LOCK1胀套 LOCK1涨紧套 Z2涨紧套 TKL200胀套 LOCK1 45*75涨紧套

首页 » 迈动产品 » 胀套 » 胀套

产品介绍Product

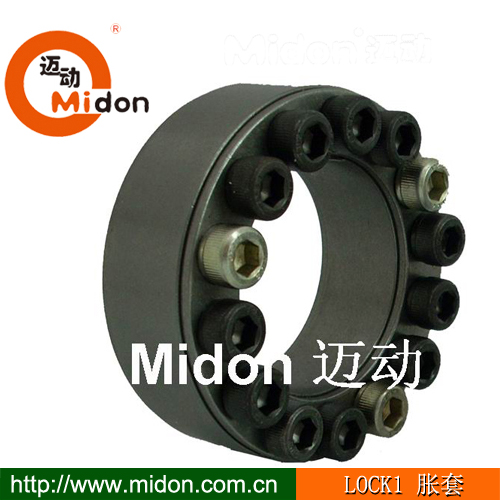

产品名称：: LOCK1胀套 LOCK1涨紧套 Z2涨紧套 TKL200胀套 LOCK1 45*75涨紧套

产品特性：: 1、实现无间隙免键联接，无需键槽，100%品质保证。
2、具有省时高效，避免传统隐性公差损坏；
3、具有高精度，大扭矩，自动调节中心作用；
4、45#钢调质研磨，反复涨紧弹性好。
5、备有现货库存，批量生产2~3周交货期。

品牌：: 迈动工业

材质：: 45#钢

表面：: 经精加工后调质研磨，表面光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

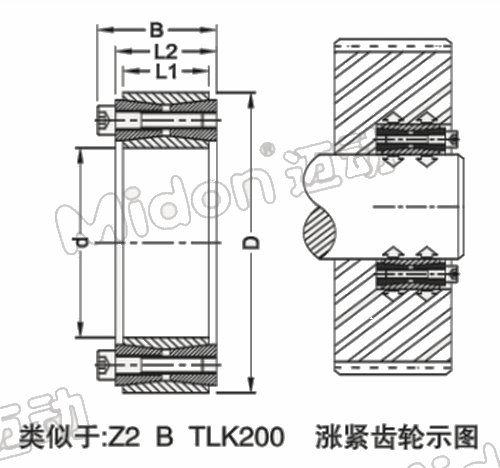

LOCK1胀紧套类似于Z2 B TLK200 型胀紧套，是由一个开口的双锥内环，一个开口的双锥外环和两个双锥压紧环组成。用内六角螺栓拧紧，拧紧时弹性环没有相对于轴毂的轴向移动，与Z1型比较，同样压紧力能产生更大的径向压力，传递更大的载荷。

LOCK1
尺寸Dimensions				所受扭力Performances		压强Pression		螺丝规格Ciampin screwsDIN-12.9			重量 (KG)
d×D [mm]	L1 (mm)	L2 (mm)	B	Ft	Mt	Pw (P/mm)	Pn (P/mm)	Qty	Type	Ms	重量 (KG)
20×47	17P	20	27.5	27000	240	210	90	8	M6×18	15	0.2
22×47	17	20	27.5	27000	300	195	90	8	M6×18	15	0.2
24×50	17	20	27.5	30000	360	195	95	8	M6×18	15	0.3
25×50	17	20		30000	380	190	95	8	M6×18	15	0.3
28×55	17	20	27.5	33000	470	185	95	10	M6×18	15	0.3
30×55	17	20	27.5	33000	500	175	95	10	M6×18	15	0.29
32×60	17	20	27.5	40000	630	192	105	12	M6×18	15	0.34
35×60	17	20	27.5	40000	700	180	105	12	M6×18	15	0.3
38×65	17	20	27.5	46000	870	188	110	14	M6×18	15	0.4
40×65	17	20	27.5	46000	920	180	110	14	M6×18	15	0.3
42×75	20	24	33.5	72000	1500	226	125	12	M8×22	37	0.6
45×75	20	24	33.5	72000	1610	210	125	12	M8×22	37	0.57
48×80	20	24	33.5	71000	1700	196	115	12	M8×22	37	0.62
50×80	20	24	33.5	71000	1770	190	115	12	M8×22	37	0.6
55×85	20	24	33.5	83000	2270	200	130	14	M8×22	37	0.6
60×90	20	24	33.5	83000	2470	180	120	14	M8×22	37	0.7
65×95	24	24	33.5	93000	3040	190	130	16	M8×22	37	0.7
70×110	24	28	39.5	132000	4600	210	130	14	M10×25	70	1.3
80×115	24	28	39.5	131000	4900	195	125	14	M10×25	70	1.3
80×120	24	28	39.5	131000	5200	180	120	14	M10×25	70	1.4
85×125	24	28	39.5	148000	6300	195	130	16	M10×25	70	1.4
90×130	24	28	39.5	147000	6600	180	125	16	M10×25	70	1.5
95×135	24	28	39.5	167000	7900	195	135	18	M10×25	70	1.6
100×145	26	33	47	192000	9600	195	135	14	M12×30	127	2.2
110×155	26	33	47	191000	10500	180	125	14	M12×30	127	2.5
120×165	26	33	47	218000	13100	185	135	16	M12×30	127	2.6
130×180	34	38	52	272000	17600	165	115	20	M12×35	127	3.8
140×190	34	38	52	298000	20900	165	125	22	M12×35	127	3.9
150×200	34	38	52	324000	24200	170	125	24	M12×35	127	4.0
160×210	34	38	52	350000	28000	170	130	26	M12×35	127	4.3
170×225	38	44	60	386000	32800	160	120	22	M14×40	195	5.8
180×235	38	44	60	420000	37800	165	125	24	M14×40	195	6.0
190×250	46	52	68	490K	46500	150	115	28	M14×45	195	8.5
200×260	46	52	68	525K	52500	150	115	30	M14×45	195	8.6
220×285	50	56	74	620K	68000	150	115	30	M16×50	300	11.1
240×305	50	56	74	715K	85500	160	125	30	M16×50	300	12.0
250×315	50	56	74	768K	96000	165	130	32	M16×50	300	12.7
260×325	50	56	74	810K	105K	165	135	32	M18×50	300	13
280×355	60	66	86.5	920K	128K	150	120	36	M18×55	410	19
300×375	60	66	86.5	1025K	154K	155	125	36	M18×60	410	20
320×405	72	78	100.5	1325K	210K	155	125	36	M20×65	590	30
340×425	72	78	100.5	1325K	225K	150	120	36	M20×65	791	31
360×455	84	90	116	1325K	295K	150	120	36	M22×70	790	36
380×475	84	90	116	1635K	309K	140	120	36	M22×70	790	42
400×495	84	90	116	1617K	322K	135	110	36	M22×70	790	44
420×515	84	90	130	1780K	374K	135	110	40	M22×70	1000	46
440×545	96	102	130	2060K	455K	130	105	40	M24×75	1000	50
450×555	96	102	130	2050K	461K	125	105	40	M24×80	1000	65
460×565	96	102	130	2040K	470K	125	100	42	M24×80	1000	67
470×585	96	102	130	2160K	518K	125	100	44	M24×80	1000	73
480×585	96	102	130	2160K	515K	125	100	45	M24×80	1000	75
500×605	96	102	130	2240K	560K	125	100	45	M24×80	1000	80
520×630	96	102	130	2320K	600K	125	100	48	M24×80	1000	83
530×640	96	102	130	2330K	617K	120	100	50	M24×80	1000	86
640×650	96	102	130	2340K	630K	120	100	50	M24×80	1000	88
560×670	96	102	130	2440K	680K	120	100	50	M24×80	1000	90

【迈动工业】相关产品
胀紧套				多锲论、链条、齿轮
LOCK1迈动胀紧套	LOCK4迈动胀紧套	LOCK7迈动胀紧套	LOCK19迈动胀紧套	迈动齿轮（MI~M6)
LOCK2迈动胀紧套	LOCK5迈动胀紧套	LOCK8迈动胀紧套	LOCK20迈动胀紧套	迈动板式链条
LOCK3迈动胀紧套	LOCK6迈动紧胀套	LOCK18迈动胀紧套	迈动惰轮	J型迈动多锲论
皮带轮				同步轮
迈动锥套皮带轮SPZ（1、2）槽	迈动锥套皮带轮SPA（1、2）槽	迈动锥套皮带轮（SPB（1、2)槽	迈动锥套皮带SPC（3、4)槽	L型迈动直孔同步轮
迈动锥套皮带轮SPZ（3、4）槽	迈动锥套皮带轮SPA（3、4)槽	迈动锥套皮带轮SPB（3、4)槽	迈动锥套皮带轮SPC(5、6)槽	H型迈动直孔同步轮
迈动锥套皮带轮SPZ（5、6）槽	迈动锥套皮带轮SPA（5、6)槽	迈动锥套皮带轮（SPB（5、6)槽	迈动锥套皮带轮SPC（8、10)槽	XL型迈动直孔同步轮
链轮			同步轮
迈动 06B 08B系列涨紧式锥套链轮	美标链轮（40、50	欧标（06B、08B)系列直孔链轮	T5型迈动同步轮	5M迈动同步轮
迈动 10B 12B系列涨紧式锥套链轮	美标链轮（60、80）	欧标（10B、12B)系列直孔链轮	T10型迈动同步轮	8M迈动同步轮
迈动 16B 20B系列涨紧式锥套链轮	美标链轮（100、120）	欧标（16B、20B)系列直孔链轮	AT5型迈动同步轮	14M迈动同步轮
迈动 24B 28B系列涨紧式锥套链轮	美标链轮（140、160）	欧标（24B、28B)系列直孔链轮	AT10型迈动同步轮	20M迈动同步轮


迈动工业——胀紧套使用说明

迈动胀紧套需要毂与轴联结时，通过螺栓拧紧使产品轴向运动并产生径向力和摩擦力，从而达到扭矩的要求。拆卸使将全部螺栓松开即可，无需将螺栓卸下，再用内六角扳手将适配的螺栓旋入拆卸孔，把拆卸的零件顶松开即可。
