首页 » 迈动产品 » 联轴器 » 伺服联轴器

产品 介绍Product

产品名称：

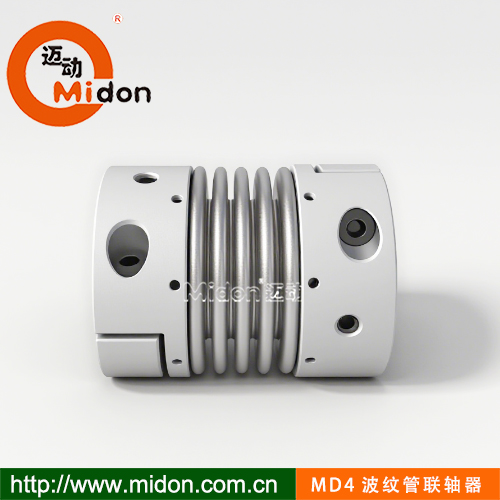

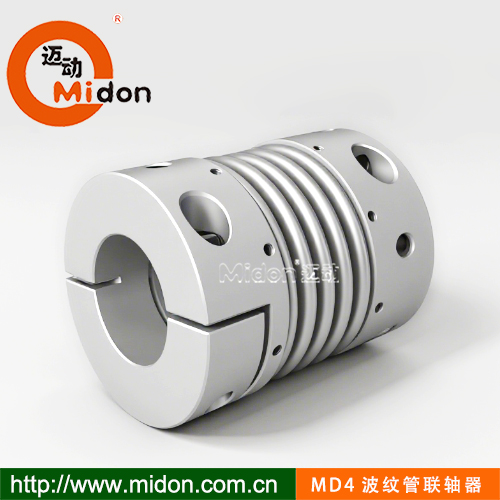

MD4（波纹管）伺服联轴器
产品特性：
MD4波纹管联轴器，高灵敏度，补偿性能好，0回转间隙，相对传递扭矩较小。
波纹管伺服联轴器 大扭矩波纹管伺服联轴器
品牌：
迈动工业
材质：
铝合金、SC45#钢
表面：
经调质精加工处理，表面光洁。
寿命：
正常使用2~3年
包装：
迈动工业纸箱密封包装
起订量：
1
交期：
标准产品备有现货库存，批量生产2~3周交货
  • 技术参数Parameter
  • 技术支持Support
  • 使用说明Direction
  • 购买咨询Consultancy
  • 支付问题Pay
  • 发票与保修I & M
  • 其它问题Other





波纹管伺服联轴器，高速联轴器，由两个毂和一个薄壁金属管组成，它们用或焊接或粘结的方式连接在一起。尽管很多其它的材料可用，但不锈钢和镍还是最常用的金属管材料。镍管是用电沉积法完成的。这种方法首先要机加工固体的芯棒，使其成波纹形，利用电镀镍在芯棒上，然后芯棒被化学溶解，从而得到镍的波纹管。这种方法能控制波纹管壁厚的精度，并能得到比其他方法制作的波纹管更薄的壁厚。这种薄壁波纹管使联轴器具有高敏感性和反应迅速，使它成为理想的用于极小且精密的仪器应用中。

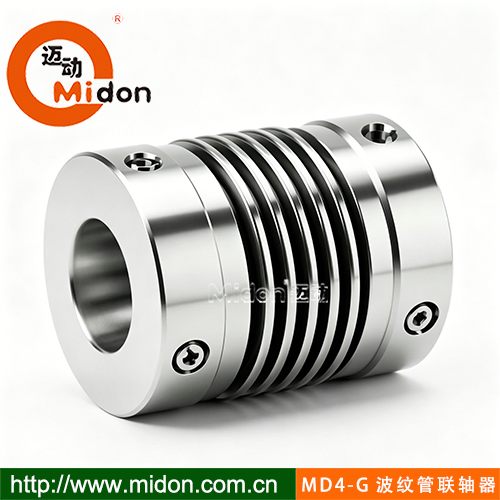

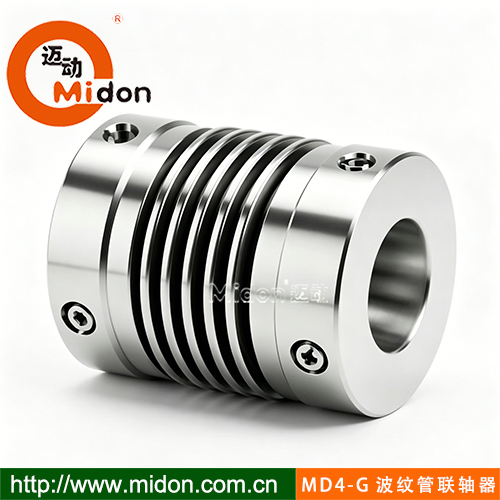

MD4系列  迈动（波纹管）伺服联轴器
型号
   Model		d1/d2DLL1FME拧紧力矩

额定

扭矩

最大扭矩最高转速惯性力矩静态扭矩刚性径向偏差轴向偏差角向偏差重量
MD4-G144~816278.53M39.50.70.81.6200003.4×10-71000.1+0.3
   -1.0		1.58
MD4-G206~1220298.53M312.50.71.53150008.9×10-71600.1+0.3
   -1.0		1.512

MD4-G25

6~122534114M4151.724130002.8×10-62200.15+0.5
   -1.3		2.028
MD4-G328~143238124M4211.72.55100008.8×10-63100.2+0.5
   -1.3		2.046
MD4-G4010~164051134.5M5274102080001.5×10-55200.2+0.7
   -1.5		2.088
MD4-G5512~195557145M6407255060002.3×10-58500.2+0.7
   -1.5		2.0180

型号
   Model		d1/d2DLL1FME拧紧力矩额定扭矩最大扭矩最高转速惯性力矩静态扭矩刚性径向偏差轴向偏差角向偏差重量
MD4-J164~81630114M39.50.70.81.6180003.4×10-71000.1+0.3
   -1.0		1.58
MD4-J206~122033114M312.50.71.53130008.9×10-71600.1+0.3
   -1.0		1.514
MD4-J256~122538135M4151.724110002.8×10-62200.15+0.5
   -1.3		2.032
MD4-J328~143243146M4211.72.55100008.8×10-63100.2+0.5
   -1.3		2.052
MD4-J4010~164062226.5M5274102080001.5×10-55200.2+0.7
   -1.5		2.098
MD4-J5512~195572237M6408255060002.3×10-58500.2+0.7
   -1.5		2.0200
MD4-J6518~386581269M845156012045002.8×10-59600.2+0.7
   -1.5		2.0350
MD4-J8220~42821033511M1056288016040006.0×10-512900.2+0.7
   -1.5		2.0750




【迈动工业】相关产品
万向联轴器膜片、弹簧联轴器伺服联轴器星形、柱销联轴器梅花、轮胎联轴器
SWC万向节联轴器M100迈动单膜挠性联轴器MD1迈动伺服联轴器XL迈动星形弹性联轴器HRC迈动梅花联轴器
SWP万向节联轴器M200迈动双膜片联轴器MD2迈动（膜片弹性）伺服联轴器XLD迈动星形弹性联轴器L系列迈动梅花弹性联轴器
WSD迈动单节万向联轴器MP100迈动单膜片挠性联轴器MD3迈动（胀紧式）伺服联轴器TL迈动弹性柱销）联轴器NL迈动鼓形齿式联轴器
WS迈动双节万向联轴器MP200迈动双膜片挠性联轴器MD4迈动（波纹管）伺服联轴器HL迈动（弹性柱销）联轴器ML迈动梅花弹性联轴器
WSS迈动伸缩双节联轴器JSS迈动弹簧联轴器MD5迈动（十字滑块）伺服联轴器HLL迈动（弹性柱销）联轴器FU迈动轮胎弹簧联轴器
WSQ迈动轻形万向联轴器JS迈动弹簧联轴器MD6迈动（螺旋式）伺服联轴器ZL迈动齿式（柱销）联轴器UL迈动轮胎弹性联轴器






伺服联轴器的安装使用方法：
1. 安装前应首先检查原动机和工作机两轴是否同心，两轴表面是否有包装纸和碰伤，联轴器两个半联轴节内孔是否有杂物，内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净，碰伤用细锉处理好。然后检查两个半联轴节的内孔直径和长度是否同原动机、工作机的直径和轴伸长度尺寸相符。　　

2. 为了便于安装，最好是将两个半联轴节放在120--150的保温箱或油槽中进行预热，使内孔尺寸涨大很容易装上。安装后保证轴头不能凸出半联轴节端面，以齐平为好。检测两半联轴节之间的距离：

3.安装螺栓：把螺栓从法兰盘小孔外侧穿入，从另一件法兰盘大孔外侧穿出套上缓冲套、弹性垫圈、扭上螺母,用扳手将螺母把紧。如安装不适或拆除更换，又不损伤轴及半联，安装完毕后，转动自如无别劲为好。
4. 操作工须知：在启动设备前应先检查联轴器的螺母是否有松动或脱落，如有要及时将螺母用扳手把紧。应先空载启动设备1分钟后将负载管线阀门打开；停机顺序相反。(请每月将联轴器外部用机油涂刷一遍)。　
