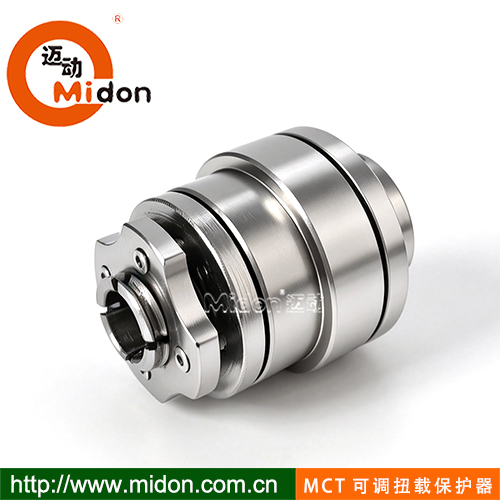

MCT可调扭载保护器 MCT 摩擦式扭矩限制器 扭力保护器
俗称安全离合器、过载扭力限制器，属于弹簧摩擦可调式机械扭矩保护装置，广泛装配在传动链（电机 - 减速机 - 负载）之间，防止堵转、卡料、冲击负载损毁齿轮、轴承、主轴。
一、工作原理：依靠碟形弹簧压紧摩擦副传递扭矩：
正常工况：弹簧预紧力使摩擦片紧密贴合，主动端与从动端同步旋转，稳定传递设定扭矩；
过载 / 卡滞：负载扭矩＞预设扭矩，摩擦面发生相对打滑，切断超额扭矩传递；
过载消除：负载恢复正常后，摩擦片自动重新接合，无需人工复位；

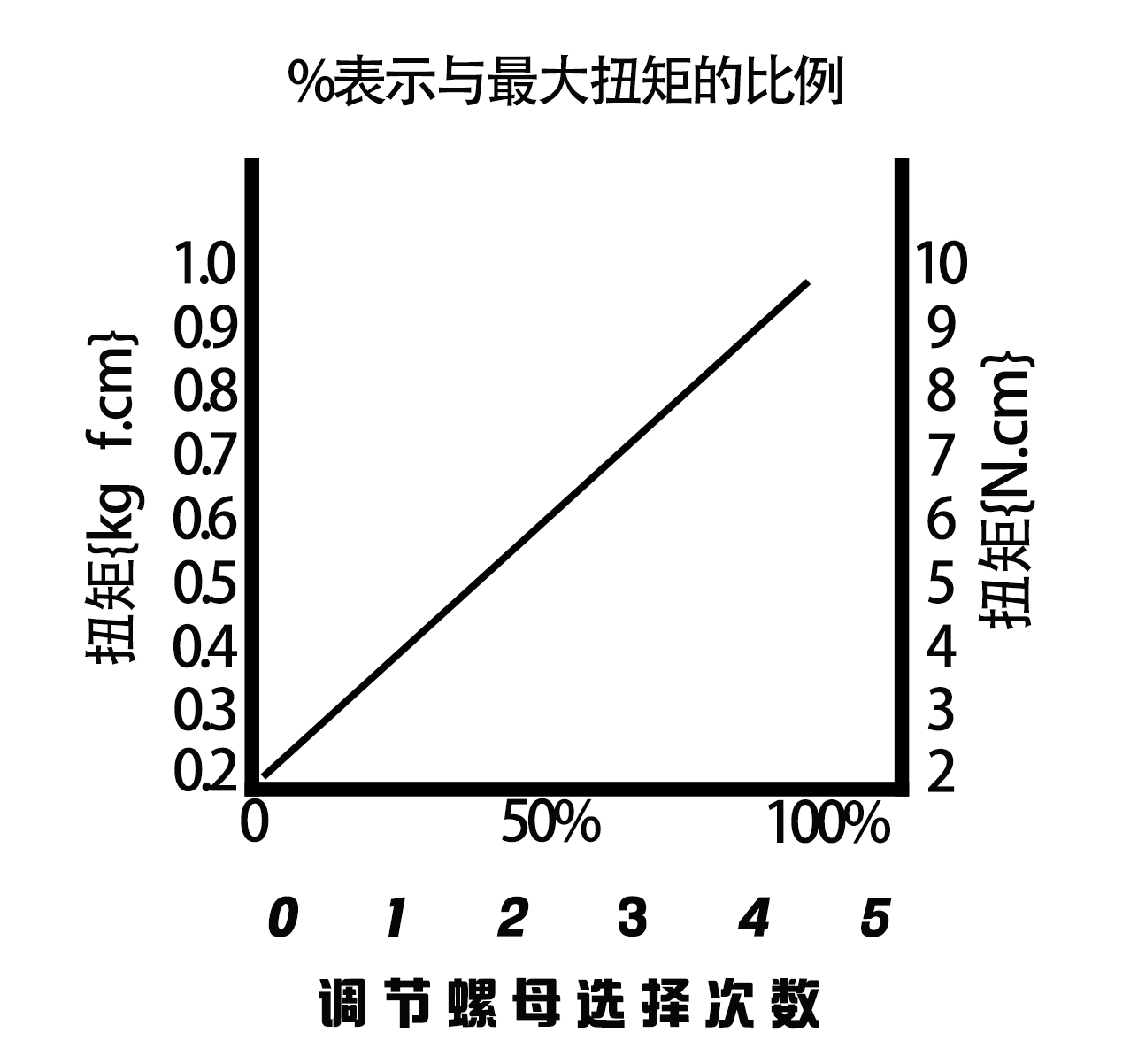

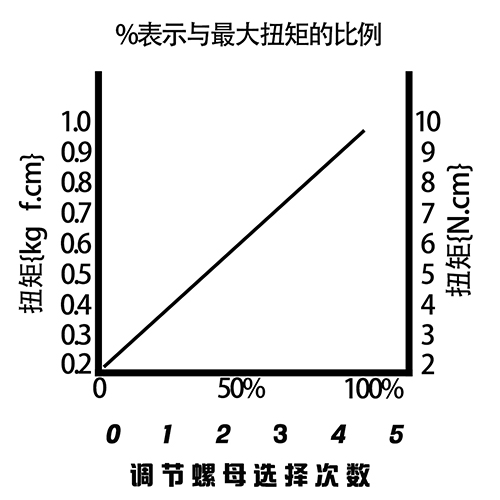

扭矩调节：旋转上部调节螺母，改变弹簧压缩量，连续调整打滑扭矩，壳体带有扭矩刻度，方便现场标定。
注：属于摩擦打滑型，区别于滚珠脱开式扭矩限制器；允许短时打滑，不适合长期持续打滑
二、核心结构组成
调节锁紧螺母（带扭矩刻度环）
碟形弹簧组
主动摩擦盘、从动摩擦片（耐磨干式摩擦材质）
轮毂轴套（可加工键槽、胀紧连接）
安装法兰 / 适配链轮、齿轮、同步带轮的中间体
三、产品主要特点
扭矩连续可调，刻度直观，现场轻松设定保护阈值；自动复位，过载解除后恢复传动，可重复使用；结构紧凑，安装灵活，可轴对轴直连，也可集成链轮 / 齿轮 / 皮带轮
干式摩擦设计，适应常规工业环境；相比剪销式：剪销一次性损坏，MCT 可反复打滑保护；可选配接近开关：打滑时输出电信号，联动电机停机、报警。

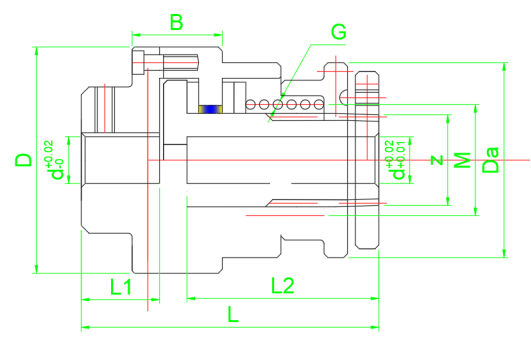

| 形号 typle | 又形号 typle | 扭保范围 Tn.m | 最大扭速 RPM | 扭母 M | 外径 D | 台径 Da | 主从内孔 dmax | 紧形 Z | 总长 L | 大轴长 L1 | 变轴长L2 | 边宽 B | 弹线径 G | 弹形 W | 扭换寿命 T | 重量 kg | 旋成 SI | 综维 SS |
| MCT08 | MK08 | 0.0196~0.098 | 1500 | M12*L8 | 30 | 25 | 8 | 4°*H2*L8 | 50 | 10 | 25 | 10 | 1 | d14xD16XL12 | 25000 | 0.11 | 340 | 618 |
| MCT10 | MK10 | 0.049~0.196 | 1350 | M16*L10 | 38 | 30 | 10 | 4°*H2*L8 | 60 | 12 | 30 | 12 | 1.3 | d18xD21xL18 | 23750 | 0.21 | 350 | 636 |
| MCT12 | MK12 | 0.108~0.392 | 1215 | M18*L12 | 45 | 38 | 12 | 4°*H2*L12 | 76 | 15 | 37 | 15 | 1.4 | d20xD23xL20 | 22563 | 0.38 | 380 | 691 |
| MCT14 | MK14 | 0.252~1.08 | 1094 | M20*L14 | 53 | 42 | 14 | 4°*H2*L12 | 84 | 17 | 40 | 16 | 1.5 | d24xD27xL24 | 21434 | 0.57 | 420 | 764 |
| MCT16 | MK16 | 0.63~2.56 | 984 | M24*L16 | 60 | 50 | 16 | 4°*H2*L16 | 100 | 20 | 49 | 20 | 1.6 | d28xD32xL28 | 20363 | 0.89 | 500 | 909 |
| MCT19 | MK19 | 1.58-6.4 | 886 | M30*L18 | 70 | 60 | 19 | 4°*H2*L16 | 120 | 24 | 60 | 24 | 1.7 | d34xD38xL34 | 19345 | 1.46 | 550 | 1000 |
| MCT24 | MK24 | 6.5-24.8 | 797 | M36*L24 | 90 | 75 | 24 | 4°*H2*L24 | 150 | 30 | 72 | 30 | 1.8 | d40xD44xL40 | 18377 | 3.01 | 600 | 1091 |
| MCT28 | MK28 | 16~60 | 717 | M42*L28 | 105 | 88 | 28 | 4°*H2*L24 | 176 | 35 | 86 | 35 | 1.9 | d48xD52xL48 | 17458 | 4.81 | 650 | 1182 |
| MCT38 | MK38 | 32-180 | 646 | M56*L32 | 142 | 120 | 38 | 4°*H2*L28 | 240 | 48 | 117 | 48 | 2 | d64xD68xL64 | 16586 | 12.00 | 700 | 1273 |
| MCT42 | MK42 | 64-360 | 581 | M60*L40 | 158 | 130 | 42 | 4°*H2*L28 | 260 | 52 | 127 | 52 | 2.1 | d70xD75xL70 | 15756 | 16.00 | 750 | 1364 |
| MCT48 | MK48 | 128-720 | 523 | M72*L45 | 180 | 150 | 48 | 4°*H2*L38 | 300 | 60 | 147 | 60 | 2.2 | d82xD87xL82 | 14968 | 24.11 | 1205 | 2191 |
| MCT55 | MK55 | 256-1600 | 471 | M80*L50 | 200 | 170 | 55 | 4°*H2*L38 | 340 | 68 | 166 | 68 | 2.3 | d92xD97xL92 | 14220 | 33.73 | 1686 | 3066 |
| MCT60 | MK60 | 512-3200 | 424 | M90*L60 | 225 | 180 | 60 | 4°*H2*L48 | 360 | 72 | 176 | 72 | 2.4 | d100xD105xL100 | 13509 | 45.20 | 2260 | 4109 |
| MCT65 | MK65 | 752-4000 | 381 | M100*L65 | 240 | 200 | 65 | 4°*H2*L48 | 400 | 80 | 196 | 80 | 2.5 | d116xD121xL116 | 12834 | 57.14 | 2857 | 5194 |
| MCT75 | MK75 | 1500-6000 | 343 | M110*L70 | 280 | 230 | 75 | 4°*H2*L60 | 460 | 92 | 225 | 92 | 2.6 | d128xD134xL128 | 12192 | 89.44 | 4472 | 8131 |
| MCT80 | MK80 | 4500-7500 | 320 | M120*L80 | 300 | 250 | 80 | 4°*H2*L60 | 500 | 100 | 245 | 100 | 2.7 | d140xD146xL140 | 11582 | 111.60 | 5580 | 10145 |
