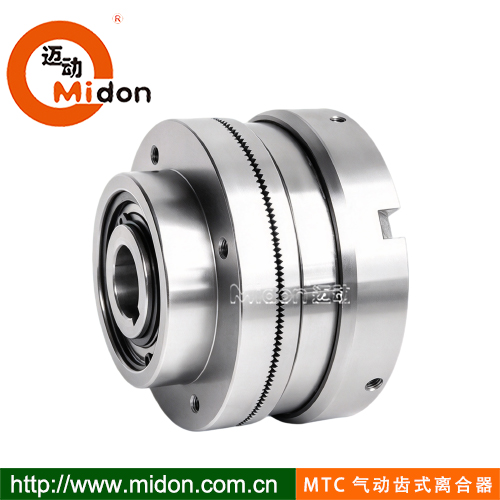

MTC 型气动齿式离合器 牙嵌式气动离合器 无滑差大扭矩气动牙嵌离合器
MTC 型气动齿式离合器属于牙嵌式刚性啮合离合器，依靠压缩空气驱动活塞推动齿盘轴向移动，使两端端面齿咬合实现动力接合；断气后依靠复位弹簧快速脱开，切断动力传递。
采用端面齿啮合结构，适合低速啮合、高速运转工况，干式使用为主，属于刚性传动，接合后无打滑、无滑差。广泛应用于印刷设备、输送线、包装机械、自动化定位设备、橡塑机械等需要频繁启停、
同步传动的自动化设备，可实现精准动力通断控制。
优点特性：
无滑差、传动效率高：齿面刚性咬合，扭矩传递无打滑、无功率损耗，同步精度高，适合需要精准同步传动场景
同等体积扭矩大：紧凑结构，体积小、承载扭矩高，节省设备安装空间
动作响应快：通气接合、断气弹簧快速分离，离合切换灵敏，支持高频次通断控制
运转稳定、背隙小：精密淬火齿形，齿面耐磨，同轴度高，传动平稳，冲击可控
控制简单，气动安全：仅需压缩气源控制，无需供电，防爆场合适配性好
维护简单：结构简洁，轴承密封设计，正常工况下维护周期长，拆装方便
适配灵活：支持键槽、胀套等多种轴孔安装形式，可对接法兰、带轮、链轮等传动件

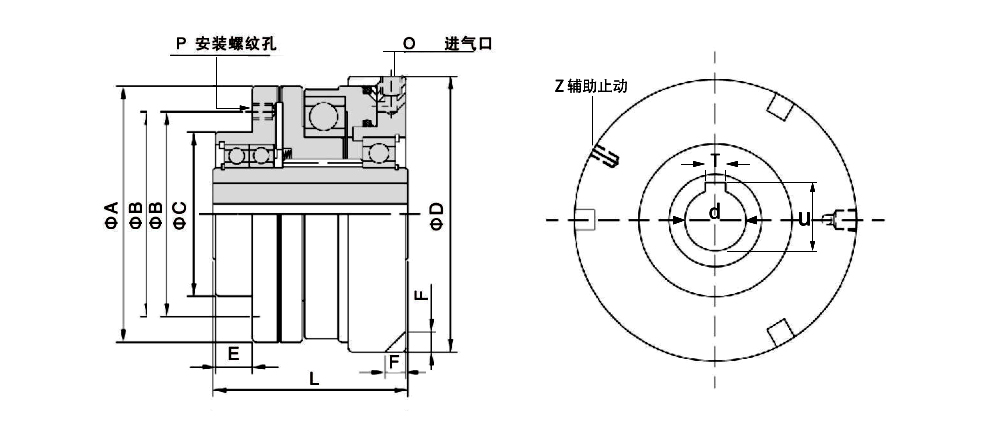

MTC迈动工业-气动齿式离合器参数表
| 型号 | 转矩（N.m） | 主要尺寸（mm） | ||||||||||||
| 0.6MPa时 | A | B | C | D | E | F | L | O | P | T | U | d | Z | |
| MTC10 | 100 | 85 | 75 | 62 | 85 | 13 | 10 | 68 | 1/8 | 4xM6 | 6 | 22.8 | 20 | M6 |
| MTC20 | 200 | 110 | 90 | 75 | 115 | 18 | 10 | 80 | 1/8 | 4xM6 | 8 | 28.3 | 25 | M6 |
| MTC40 | 400 | 125 | 100 | 80 | 135 | 18 | 10 | 95 | 1/8 | 4xM8 | 10 | 33.3 | 30 | M6 |
| MTC60 | 600 | 137 | 115 | 90 | 155 | 20 | 12 | 105 | 1/4 | 6xM10 | 12 | 43.3 | 40 | M8 |
| MTC80 | 800 | 155 | 130 | 110 | 170 | 23 | 12 | 115 | 1/4 | 6xM10 | 16 | 54.3 | 50 | M8 |
| MTC120 | 1200 | 178 | 150 | 130 | 195 | 23 | 13 | 125 | 1/4 | 6xM12 | 18 | 69.4 | 65 | M10 |
| MTC200 | 2000 | 212 | 180 | 155 | 232 | 30 | 15 | 145 | 3/8 | 6xM16 | 22 | 85.5 | 80 | M10 |
| MTC300 | 3000 | 242 | 205 | 180 | 265 | 35 | 16 | 185 | 3/8 | 8xM16 | 25 | 100.5 | 95 | M12 |
| MTC400 | 4000 | 280 | 240 | 210 | 298 | 40 | 20 | 190 | 1/2 | 8xM18 | 28 | 116.5 | 110 | M12 |
| MTC800 | 8000 | 386 | 320 | 270 | 398 | 50 | 30 | 220 | 1/2 | 12xM20 | 32 | 126.5 | 120 | M12 |
MTC迈动工业-气动齿式离合器性能表：
| 型号 | 空气室溶积 （cm3） | 齿轮齿数 | 允许连接转速 （r/min） | 旋转速度极限（r/min） | 惯性矩J（kg.m2） | |
| J1 | J2 | |||||
| MTC10 | 4.39 | 180 | 100 | 2300 | 1.25x10-3 | 3.89x10-4 |
| MTC20 | 13.6 | 180 | 80 | 2000 | 2.45x10-3 | 7.78x10-4 |
| MTC40 | 20.1 | 214 | 50 | 1500 | 3.82x10-3 | 1.32x10-3 |
| MTC60 | 28.5 | 240 | 50 | 1000 | 5.23x10-3 | 2.69x10-3 |
| MTC80 | 31.6 | 240 | 50 | 1000 | 8.83x10-3 | 3.34x10-3 |
| MTC120 | 38.3 | 270 | 30 | 1000 | 2.03x10-2 | 8.023x10-3 |
| MTC200 | 66.4 | 270 | 30 | 700 | 3.81x10-2 | 1.76x10-2 |
| MTC300 | 87.7 | 300 | 20 | 700 | 7.75x10-2 | 2.87x10-2 |
| MTC400 | 131.8 | 300 | 20 | 700 | 9.22x10-2 | 4.55x10-2 |
| MTC800 | 242.7 | 300 | 20 | 500 | 4.51x10-1 | 8.77x10-2 |
| 型号 | 空气压 （MPa） | 3通阀 | 4通阀 | 空气压 （MPa） | 3通阀 | 4通阀 | 空气压 （MPa） | 3通阀 | 4通阀 | ||||||
| t1 | t3 | t1 | t3 | t1 | t3 | t1 | t3 | t1 | t3 | t1 | t3 | ||||
| BTC-10 | 0.3 | 22 | 16 | - | - | 0.4 | 14 | 15 | - | - | 0.5 | 15 | 19 | - | - |
| BTC-20 | 37 | 19 | 22 | 15 | 38 | 22 | 19 | 15 | 34 | 25 | 17 | 15 | |||
| BTC-40 | 55 | 16 | 20 | 15 | 46 | 19 | 19 | 15 | 41 | 22 | 17 | 15 | |||
| BTC-60 | 65 | 15 | 23 | 14 | 53 | 16 | 21 | 14 | 47 | 21 | 18 | 14 | |||
| BTC-80 | 83 | 14 | 25 | 13 | 68 | 15 | 22 | 13 | 59 | 20 | 19 | 13 | |||
| BTC-120 | 110 | 13 | 27 | 12 | 95 | 14 | 24 | 12 | 83 | 19 | 20 | 12 | |||
| BTC-200 | 123 | 13 | 28 | 11 | 105 | 15 | 26 | 11 | 92 | 18 | 22 | 11 | |||
| BTC-300 | 149 | 13 | 29 | 11 | 128 | 15 | 28 | 11 | 113 | 18 | 25 | 11 | |||
| BTC-400 | 169 | 12 | 33 | 11 | 148 | 14 | 35 | 11 | 126 | 17 | 32 | 11 | |||
| BTC-800 | 187 | 11 | 44 | 10 | 167 | 13 | 42 | 10 | 145 | 14 | 39 | 10 | |||
