DHM6  迈动工业失电制动器

㈠、主要特征是用手柄手动释放结构且手柄具有自锁功能。广泛用于机床、冶金、化工、建筑、包装等机械传动系统中，起定位、断电保护作用，具有动作灵敏、制动速度快的特点。

㈡、制动器在下列条件下能可靠工作：

1、制动器安装地点海拔不超过2000m；

2、周围环境温度-5℃—+40℃；

3、周围介质中无爆炸危险，且无足以腐蚀金属和破坏绝缘的气体及导电尘埃；

4、制动器线圈电压波动不超过+5%和―15%额定电压；

5、在干式条件下工作

㈢、安装：

1、安装时制动器必须清洗干净，摩擦面和制动器内部不得有油污和尘埃；

2、齿轮套不允许有轴向窜动。

DHM6 迈动工业失电制动器，具体参数如下，电压从DC24V-DC180V。扭力最大可以做到450N.M,

迈动工业-电磁失电制动器

（DHM6）系列，也类同BN系列

使用说明书

一、迈动工业-失电制动器-用途：

DHM6系列，BN系列，电磁安全制动器为通电吸合释放，断电弹簧施压制动的摩擦式制动器。它主要与Y系列电动机配套成一种新型YEJ系列电磁制动器三相异步电动机。广泛用于建筑、冶金、食品、化工、包装、机床等机械系统中，实现快速停车和准确定位、及断电安全制动。

该系列制动器具有结构紧凑，易安装、噪音低、频率高、寿命长、制动可靠等优点，是一种理想的工业自动化控制执行元件。结构和扭矩大小可客户需求做设计。

二、迈动工业-失电制动器工作条件：

该系列制动器在以下条件可靠工作：

环境温度–15℃～+40℃

海拔高度不超过1000m

周围空气相对温度不大于90%

周围介质中，无足以腐蚀金属和破坏绝缘的气体与尘埃

工作电压波动范围﹣15%～+10%额定工作电压

工作制S₁

线圈绝缘有B级、F级和H级。

三、迈动工业-失电制动器-结构工作原理：

制动器由磁轭、线圈、弹簧、衔铁、制动盘、齿轮套、手动释放装置、空心螺栓、安装螺钉等组成。制动器安装在电机后端盖上调整安装螺钉到规定气隙值（气隙应均匀）。齿轮套固定与轴上，制动盘与齿轮套滑配。当制动器线圈在通电时，制动器衔铁克服弹簧压力被吸向磁轭，使制动盘完全松开处自由状态。当线圈断电时，衔铁因磁场消失而被弹簧推出，使衔铁、制动盘、电机端盖三者产生摩擦而迅速停止，手动释放装置是在设备安装调整和维护时用的，扳动手动装置或拧紧释放螺钉，可使制动盘在未通电情况下处自由状态。

四、迈动工业失电制动器-主要性能参数:

形号汇同对比

五、迈动工业失电制动器-安装与调整：

5.1安装前检查：电机轴与电机端盖垂直跳动不超过0.15为宜，安装齿轮套处轴的直径公差一般以h6即轴与齿轮套配合不宜过紧或过松。

5.2制动器的装配，首先将齿轮套固定与电机轴上，用挡圈定位。然后将制动盘安装于齿轮套上灵活移动。再装上磁轭组件用安装螺钉穿过空心螺栓固定于电机端盖上，气隙调整到规定值后，将空心螺栓反锁，使制动器磁轭组件与电机端盖成一体。

5.3工作气隙的调整：按规定气隙选择好适当的塞尺，将塞尺插入制动器衔铁和磁轭组件间均匀调整安装螺钉，反复调二次，使气隙符合要求，且四周间隙均匀，然后反向锁紧空心螺栓，使磁轭组件与电机端盖连成一体，这样磁轭组件在制动器工作时不至于松动。这时塞尺应能在衔铁与磁轭间自由抽出为宜。

5.4手动释放与力矩的调整：

5.4.1手动释放：用于设备安装、调试时盘车或调节轴的位置。制动器的规格在06～18之间的采用手柄式释放或螺钉式释放即向组件风叶方向板动手柄即可解除制动；规格在20～30之间的采用螺钉式释放，拧紧螺钉控衔铁，即可解除制动，但用户应注意设备正常使用时应将螺钉橇掉，以防制动器衔铁被拉着，不能正常工作。

5.4.2调整弹簧可改变制动器力矩，调整时应注意弹簧力的均匀性，否则影响制动器的性能，一般情况下，出厂时弹簧力已调整至所规定制动扭矩定值。

六、基本控制线路：

6.1制动器线圈电压为96V，180V。

6.2本厂专为制动器设计有普通整流电源ZS和快制动整流电源KZS型，具有体积小，直接装于电机接线盒内，具有输入、输出保护电路，性能可靠，外形尺寸、接线方法见图。

KZS快制动整流电源无需经过交流接触器常开触点，直接实现快制且接线方便。

ZS型整流接线法

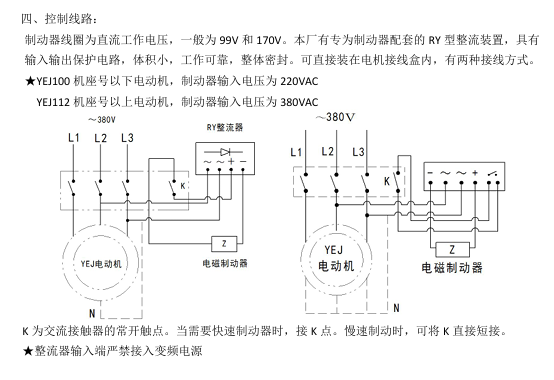

注：J为交流接触器常开触点；YEJ为制动电机；DMZ代表电磁制动器。图一为快速制动接线方式；图二为较慢制动接线方式。

KZS型整流接线法

6.3用户可根据自己的情况选择适当的整流电源装置。

6.4用户注意：变频电机接线盒中的交流电源不可作为制动器整流电源装置的输入电源，请用户单独引入交流220V、 50HZ或380V、50HZ电源，接法同上。否则因其它接线方法造成损失用户自己承担。

七、维护保养：

7.1制动器安装前应清除杂物油污，该制动器属干式摩擦，必须在无油情况下工作，以免影响制动力矩。

7.2制动盘初次使用前一定要检查衔铁和磁轭组件间的工作气隙是否符合规定，不符合应重新调整。

7.3制动盘摩擦片属易损件，视使用频率，一般三个月左右检查一次工作气隙δmax，应重新调整工作气隙至规定值。当摩擦片磨损到极限了，应予以更换。

7.4常见故障及处理方法：
