产品介绍Product

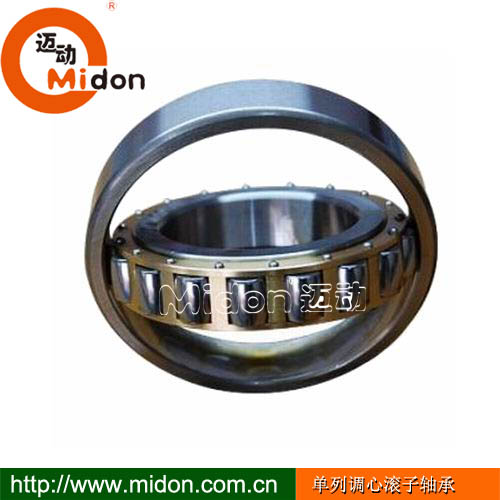

产品名称：: 单列调心滚子轴承

产品特性：: 1．承受力强。　
2．轴承寿命长。　
3．装卸方便降低维修成本。
4．节约原材料，节约成本。
5．降低噪音和振动。

品牌：: 迈动工业

材质：: 45钢，调质

表面：: 研磨

寿命：: 1

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

调心滚子轴承：外圈是以轴承中心点为球心的球面，具有自动调心性，滚动体与内、外圈滚道之间是线性接触，能承受大的径向载荷。
调心滚子轴承的特点：外圈滚道是球面一部分，轴承具有内部调心性能，以适应轴与座孔的相对偏斜。可以承受径向重负荷和冲击负荷，也能承受一定的双向轴向负荷。
适用于矿山、冶金、造纸、建筑等大型机械设备。

单列调心滚子轴承
d(25～55)mm
公称型号		主要尺寸（mm)			基本额定载荷（KN)		极限转数（r/min)		尺寸（mm)			安装尺寸（mm)					计算系数		参考重量（kg)
圆柱孔	圆锥孔	d	D	B	C_r	C_or	脂润滑	油润滑	r_1,2	s₁	s₂	da(最小）	Da(最大）	Da（最小）	Da(最大）	ra(最大）	K₁	K₂	参考重量（kg)
S 2205TN	S 2205 KTN	25	52	18	40	36	11050	15300	1	5.8	一	30.6	32	42	46.4	1	0.09	0.126	0.17
S 2205 V	S 2205 KV	25	52	18	46	44	11050	5950	1	5.8	2.8	30.6	39	一	46.4	1	0.09	0.126	0.17
S 6006 V		30	55	45	123	165	9350	2550	1	7.9	4.9	35.6	43	一	49.4	1	0.102	0.096	0.50
S 2206 TV	S 2206 KTV		62	20	63	57		12750	1	4.5	一	35.6	37	51	56.4	1	0.101	0.111	0.27
S 2206 V	S 2206 KV		62	20	70	65		5100	1	4.5	1.5	35.6	49	一	56.4	1	0.101	0.111	0.29
S 2207 TV	S 2207 KTV	35	72	23	76	73	8070	11050	1.1	5.7	一	42	44	59	65	1	0.094	0.121	0.43
S 2207 V	S 2207 KV	35	72	23	87	88	8070	4250	1.1	5.7	2.7	42	57	一	65	1	0.094	0.121	0.45
S 4908 V	S 4908 K30V	40	62	22	70	9	6800	3660	0.6	4.7	1.7	43.2	52	一	58.8	0.6	0.099	0.114	0.25
S 5908 V			62	30	95	130		2890	0.6	5	2	43.2	45	一	58.8	0.6	0.096	0.106	0.35
S 6908 V			62	40	110	165		2380	0.6	9.4	6.4	43.2	46	一	58.8	0.6	0.113	0.088	0.47
S 2208TV	S 2208 KTV		80	23	80	80		9350	1.1	7.1	一	47	52	68	73	1	0.093	0.128	0.50
S 2208 V	S 2208 KV		80	23	90	95		3830	1.1	7.1	4.1	47	66	一	73	1	0.093	0.128	0.53
S 4909 V	S 4909 K30V	45	68	22	70	100	6800	3230	0.6	4.7	1.7	48.2	51	一	64.8	0.6	0.114	0.1	0.30
S 5909 V			68	30	90	130		2720	0.6	5	2	48.2	51	一	64.8	0.6	0.096	0.106	0.41
S 6909 V			68	40	120	180		2210	0.6	9.4	6.4	48.2	52	一	64.8	0.6	0.113	0.09	0.55
S 2209TV	S 2209 KTV		85	23	80	85		9350	1.1	7.1	一	52	55	71	78	1	0.095	0.128	0.55
S 2209 V	S 2209 KV		85	23	90	101		3660	1.1	7.1	4.1	52	69	一	78	1	0.095	0.128	0.58
S 4910 V	S 4910 K30V	50	72	22	80	115	4250 5950	3060	0.6	4.7	1.7	53.2	62	一	68.8	0.6	0.103	0.114	0.29
S 5910 V			72	30	100	160		2380	0.6	5	2	53.2	56	一	68.8	0.6	0.096	0.11	0.42
S 6910 V			72	40	120	200		1870	0.6	9.4	6.4	53.2	61	一	68.8	0.6	0.093	0.113	0.54
S 4010TV	S 4010 KTV		80	30	108	128		6380	1	6	一	54.6	57	69	75.4	1	0.103	0.107	0.55
S 4010 V	S 4010 K30TV		80	30	120	160		2550	1	6	3	54.6	67	一	75.4	1	0.103	0.107	0.59
S 2210TV	S 2210 KTV		90	23	90	92		800	1.1	7.1	一	57	61	77	83	1	0.097	0.128	0.59
S 2210 V	S 2210 KV		90	23	100	110		3230	1.1	7.1	3.9	57	73	一	83	1	0.097	0.128	0.62
S 4911 V	S 4911 K30V	55	80	25	90	140		2720	1	5.5	2.5	59.6	62	一	80.4	1	0.107	0.105	0.43
S 5911 V			80	34	130	200	5700	2210	1	6	3	59.6	62	一	80.4	1	0.097	0.109	0.60
S 6911 V			80	45	160	270		1700	1	7.9	4.9	59.6	62	一	80.4	1	0.096	0.105	0.81
S 221TV	S 2211 KTV		100	25	105	104		7650	1.5	8.6	一	64	65	84	91	1.5	0.094	0.133	0.19
S 2211 V	S 2211 KV		100	25	120	120		2890	1.5	8.6	5.4	64	80	一	91	1.5	0.094	0.133	0.81
d(60～75)mm
公称型号		主要尺寸（mm)			基本额定载荷（KN)		极限转数（r/min)		尺寸（mm)			安装尺寸（mm)					计算系数		参考重量（kg)
圆柱孔	圆锥孔	d	D	B	C_r	C_or	脂润滑	油润滑	r_1,2	s₁	s₂	da(最小）	Da(最大）	Da（最小）	Da(最大）	ra(最大）	K₁	K₂	参考重量（kg)
S 4912 V	S 4912 K30V	60	85	25	103	15	4760	2550	1	5.5	2.3	64.6	68	一	80.4	1	0.107	0.108	0.46
S 5912 V			85	34	130	220		2040	1	6	2.8	64.6	68	一	80.4	1	0.097	0.11	0.64
S 6912 V			85	45	170	300		1620	1	7.9	4.7	64.6	72	一	80.4	1	0.108	0.096	0.84
S 2212TV	S 2212 KTV		110	28	130	140		6380	1.5	8.5	一	69	77	95	101	1.5	0.1	0.123	1.10
S 2212 V	S 2212 KV		110	28	150	170		2380	1.5	8.5	5.3	69	91	一	101	1.5	0.1	0.123	1.15
S 4913 V	S 4913 K30V	65	90	25	1060	160	4500	2380	1	5.5	2.3	69.6	72	一	85.4	1	0.107	0.109	0.50
S 5913 V			90	34	140	240		1870	1	6	2.8	69.6	72	一	85.4	1	0.097	0.111	0.70
S 6913 V			90	45	1800	320		1530	1	7.9	4.7	69.6	72	一	85.4	1	0.096	0.107	0.93
S 4013 V	S 4013 K30V		100	35	1800	253		2040	1.1	6	2.8	71	74	一	94	1	0.1	0.108	1.00
S 2213TV	S 2213 KTV		120	31	165	160		6380	1.5	9.6	一	74	79	102	111	1.5	0.097	0.127	1.40
S 2213 V	S 2213 KV		130	31	90	190		2040	1.5	9.6	5.3	74	79	一	111	1.5	0.097	0.127	1.47
S 4914 V	S 4914 K30V	70	100	30	150	220	4250 3230	2210	1	6	2.8	74.6	78	一	95.4	1	0.107	0.107	0.78
S 5914 V			100	40	180	280		1700	1	9.4	6.2	74.6	78	一	95.4	1	0.114	0.095	1.00
S 6914 V			100	54	240	410		1450	1	9	5.8	74.6	79	一	95.4	1	0.102	0.1	1.40
S 2214 TV	S 2215 KTV		125	31	170	180		5950	1.5	9.6	一	79	83	107	116	1.5	0.098	0.127	1.45
S 2214 V	S 2215 KV		125	31	190	210		2040	1.5	9.6	5.3	79	102	一	116	1.5	0.098	0.127	1.50
S 2314	S 2315 K		150	51	370	390		4250	2.1	9.1	一	82	105	120	138	2	0.11	0.099	4.25
S 4915 V	S 4916 K30V	75	105	30	150	230		2040	1	6	2.8	79.6	83	一	100	1	0.107	0.108	0.82
S 5915 V			105	40	180	300		1620	1	9.4	6.2	79.6	89	一	100	1	0.098	0.114	1.10
S 6915 V			105	54	180	300		1360	1	9.2	9.2	79.6	88	一	100	1	0.073	0.154	1.40
S 4015 V	S 4016 K30V		115	40	210	310		1700	1.1	9.4	5.1	81	87	一	109	1	0.115	0.097	1.50
S 2215	S 2215 K		130	31	180	190	4080	5700	1.5	9.6	一	84	98	110	121	1.5	0.099	0.127	1.60
S 2215 V	S 2215 KV		130	31	200	220		1870	1.5	9.6	5.3	84	105	一	121	1.5	0.099	0.127	1.65
S 2315	S 2315 K		160	55	390	420	3060	4080	2.1	13.1	一	87	110	130	148	2	0.103	0.107	5.20
d(80～100)mm
公称型号		主要尺寸（mm)			基本额定载荷（KN)		极限转数（r/min)		尺寸（mm)			安装尺寸（mm)					计算系数		参考重量（kg)
圆柱孔	圆锥孔	d	D	B	C_r	C_or	脂润滑	油润滑	r_1,2	s₁	s₂	da(最小）	Da(最大）	Da（最小）	Da(最大）	ra(最大）	K₁	K₂	参考重量（kg)
S 4916 V	S 4916 KV	80	110	30	160	250		1870	1	6	1.7	84.6	88	一	105	1	0.107	0.11	0.87
S 5916 V			110	40	190	310		1530	1	9.4	5.1	84.6	88	一	105	1	0.114	0.098	1.20
S 2216	S 2216 K		140	33	200	230	3830	5100	2	9.1	一	91	105	120	129	2	0.104	0.121	2.00
S 2216 V	S 2216 KV		140	33	230	280		1700	2	9.1	4.8	91	115	一	129	2	0.104	0.121	2.10
S 2316	S 2316 K		170	58	470	500	2890	38530	2.1	10.1	一	92	115	135	158	2	0.107	0.101	6.20
S 4917 V	S 4917 KV	85	120	35	200	320		1700	1.1	6	1.7	91	94	一	114	1	0.1	0.114	1.30
S 5917 V			120	46	250	420		1450	1.1	8.9	4.6	91	95	一	114	1	0.098	0.109	1.70
S 2217	S 2217 K		150	36	250	290	3660	4760	2	7.1	一	96	110	125	139	2	0.114	0.105	2.60
S 2217 V	S 2217 KV		150	36	290	350		1530	2	7.1	1.7	96	115	一	139	2	0.114	0.105	2.80
S 2317	S 2317 K		180	60	490	550	2720	3660	3	12.1	一	99	125	145	166	2.5	0.105	0.105	7.30
S 4918 V	S 4918 K30V	90	125	35	170	290		1700	1.1	11	6.7	96	100	一	119	1	0.125	0.098	1.30
S 5918 V			125	46	206	360		1360	1.1	15.4	11.1	96	105	一	119	1	0.089	0.131	1.75
S 2039			150	72	410	610		1280	2	19.7	19.7	101	115	一	139	2	0.087	0.123	5.10
S 2218	S 2218 K		160	40	300	350	3230	4500	2	9.5	一	101	120	130	149	2	0.104	0.117	3.30
S 2218 V	S 2218 KV		160	40	330	400		1280	2	9.5	5.4	101	125	一	149	2	0.104	0.117	3.40
S 2318	S 2318 K		190	64	560	640	2380	3400	3	9.6	一	104	135	155	176	2.5	0.108	0.101	8.50
S 2219	S 2219 K	95	170	43	330	360	3230	4250	2.1	10.5	一	107	112	149	158	2	0.114	0.104	4.00
S 2319	S 2319 K	95	200	67	560	640	2380	3400	3	12.6	一	109	135	155	186	2.2	0.103	0.106	10.0
S 4920 V	S 4920 K30V	100	140	40	253	410		1450	1.1	9.4	5.1	106	110	一	134	1	0.115	0.103	1.90
S 5920 V			140	54	345	580		1190	1.1	9	4.7	106	105	一	134	1	0.103	0.105	2.70
S 4020 V	S 4020 K30V		150	50	320	480		1190	1.5	14	9.7	109	120	一	141	1.5	0.098	0.118	3.05
S 5020 V			150	67	460	790		940	1.5	9.3	5	109	125	一	141	1.5	0.112	0.094	4.30
S 3120	S 3120 K		165	52	380	490	2720	3830	2	10	一	111	119	150	154	2	0.1	0.112	4.40
S 3120 V			165	52	437	600		1100	2	10	4.7	111	130	一	154	2	0.1	0.112	4.40
S 4120 V	S 4120 K30V		165	65	437	600		1100	2	17.7	17.7	111	130	一	154	2	0.09	0.125	5.25
S 2034 V			170	65	437	600		1190	2	17.7	17.7	111	130	一	159	2	0.09	0.125	5.95
S 2220	S 2220 K		180	46	380	420	3060	4080	2.1	10.1	一	112	130	150	168	2	0.108	0.11	4.85
S 2320	S 2320 K		215	73	736	810	2210	3060	3	11.2	一	114	150	170	201	2.5	0.113	0.103	12.5
d(110～150)mm
公称型号		主要尺寸（mm)			基本额定载荷（KN)		极限转数（r/min)		尺寸（mm)			安装尺寸（mm)					计算系数		参考重量（kg)
圆柱孔	圆锥孔	d	D	B	C_r	C_or	脂润滑	油润滑	r_1,2	s₁	s₂	da(最小）	Da(最大）	Da（最小）	Da(最大）	ra(最大）	K₁	K₂	参考重量（kg)
S 3022	S 3022 K	110	170	45	320	440	2720	3830	2	9.5	一	119	127	157	161	2	0.107	0.11	3.50
S 4022 V	S 4022 K30V		170	60	460	730		1020	2	12	6.6	119	130	一	161	2	0.111	0.109	4.05
S 4122 V	S 4122 K30V		180	69	610	920		770	2	11.4	4.6	120	145	一	170	2	0.111	0.097	7.05
S 2222	S 2222 K		200	53	480	5700	2720	3660	2.1	11.1	一	122	150	165	188	2	0.113	0.103	6.90
S 3024	S 3024 K	120	180	46	345	480	2550	3400	2	10.6	一	129	145	160	171	2	0.111	0.109	3.90
S 3024 V	S 3024 KV		180	46	390	580		1190	2	10.6	3.8	129	150	一	171	2	0.111	0.106	4.05
S 4024 V	S 4024 K30V		180	60	480	800		940	2	12	5.2	129	150	一	171	2	0.109	0.103	5.50
S 4124 V	S 4124 K30V		200	80	710	1030		640	2	18	11.2	131	140	一	189	2	0.103	0.103	10.5
S 2224	S 2224 K		215	58	560	650	2550	3400	2.1	13	一	132	143	192	203	2	0.113	0.103	8.60
S 3224	S 3224 K		215	76	690	900	2040	2720	2.1	17.1	一	132	160	180	203	2	0.103	0.108	11.5
S 3026	S 3026 K	130	200	52	350	530	2380	3230	2	16.5	一	139	152	182	191	2	0.123	0.1	5.90
S 4026	S 4026 K30		200	69	370	850	1620	2380	2	11.4	一	139	155	175	191	2	0.113	0.097	7.84
S 4026 V	S 4026 K30V		200	69	660	1030		720	2	11.4	4.6	139	165	一	191	2	0.113	0.097	8.05
S 4126 V	S 4126 K30V		210	80	690	1010		570	2	9.7	9.7	141	170	一	199	2	0.09	0.126	10.5
S 2226	S 2226 K		230	64	670	8550	2380	3230	3	9.6	一	144	170	185	216	2.5	0.113	0.101	11.00
S 3028	S 3028 K	140	210	53	450	670	2210	2890	2	11	一	149	161	195	201	2	0.102	0.116	6.30
S 4028 V	S 4028 K30V		210	69	690	1120		680	2	11.4	5.9	149	175	一	201	2	0.115	0.097	8.55
S 4128 V	S 4128 K30V		225	85	920	1470		540	2.1	12	5.2	151	185	一	214	2	0.111	0.097	14.20
S 3030 M	S 3030 KM	150	225	56	490	780	2040	2720	2.1	2.8	一	161	172	200	214	2	0.108		8.30
S 4030 V	S 4030 K30V		225	75	710	1210		640	2.1	17.4	10.6	161	185		214	2	0.107	0.106	10.50
S 3130	S 3130 K		250	80	810	1180	1700	2380	2.1	13.9	一	162	195	2215	238	2	0.12	0.092	15.00
S 4130 V	S 4130 K30V		250	100	1120	1710		380	2.1	20	10.1	162	175		228	2	0.103	0.103	20.50
S 2230	S 2230 K		270	73	900	1120	2040	2720	3	11.2	一	164	200	215	256	2.5	0.119	0.096	17.50
d(160～190)mm
公称型号		主要尺寸（mm)			基本额定载荷（KN)		极限转数（r/min)		尺寸（mm)			安装尺寸（mm)					计算系数		参考重量（kg)
圆柱孔	圆锥孔	d	D	B	C_r	C_or	脂润滑	油润滑	r_1,2	s₁	s₂	da(最小）	Da(最大）	Da（最小）	Da(最大）	ra(最大）	K₁	K₂	参考重量（kg)
S 3032	S 3032 K	160	240	60	550	900	1870	2550	2.1	15	一	171	186	220	229	2	0.115	0.106	9.60
S 4032	S 4032 K30V		240	80	730	1060	1360	2040	2.1	18.1	一	171	190	210	229	2	0.109	0.103	12.3
S 4032 V	S 4032 K30V		240	80	840	1340		510	2.1	18.1	8.2	171	195		229	2	0.109	0.103	12.6
S 3132	S 3132 K		270	86	920	1280	1700	2210	2.1	19	一	172	190	242	258	2	0.099	0.111	20.0
S 4132 V	S 4132 K30V		270	109	1340	1980		260	2.1	21	11.1	172	190		258	2	0.101	0.105	26.0
S 3232	S 3232 K		290	104	1260	1680	1450	2040	3	19.3	一	174	215	245	276	2.5	0.112	0.096	28.5
S 3034	S 3034 K	170	260	67	690	1060	1700	2380	2.1	12.5	一	181	200	238	249	2	0.105	0.112	12.5
S 4034 V	S 4034 K30V		260	90	1040	1710		400	2.1	17.1	7.2	181	215		249	2	0.108	0.103	17.5
S 3134	S 3134 K		280	88	950	1340	1620	2210	2.1	21		182	200	250	268	2	0.101	0.109	21.0
S 4134 V	S 4134 K30V		280	109	1400	2090		240	2.1	21	11.1	182	200		268	2	0.101	0.106	27.0
S 2234	S 2234 K		310	86	1160	1500	1700	2210	4	16.4	一	187	230	225	293	3	0.114	0.1	28.0
S 3036	S 3036 K	180	280	74	810	1230	1620	2210	2.1	15.1	一	191	220	240	269	2	0.112	0.105	16.5
S 4036 V	S 4036 K30V		280	100	1210	1950		370	2.1	20.1	10.2	191	225		269	2	0.107	0.103	23.0
S 3136	S 3136 K		300	96	1150	1590	1530	2040	3	23.2		194	230	255	286	2.5	0.102	0.111	26.0
S 4136 V	S 4136 K30V		300	118	1620	2480		190	3	20	10.1	194	210		286	2.5	0.095	0.11	34.5
S 3236	S 3236 K		320	112	1400	2020	1280	1700	4	27.3	一	197	245	275	303	3	0.107	0.104	37.0
S 3038	S 3038 K	190	290	75	850	1340	1530	2040	2.1	16.1	一	201	235	255	279	2	0.113	0.107	17.5
S 4038 V	S 4038 K30V		290	100	1260	2130		320	2.1	20	10.1	201	220		279	2	0.103	0.106	24.5
S 3138	S 3138 K		320	104	1400	2020	1360	1870	3	19	一	204	227	290	306	2.5	0.096	0.113	33.5
S 4138 V	S 4138 K30V		320	128	1870	2890		110	3	20	10.1	204	220		306	2.5	0.094	0.111	43.0
S 2238	S 2238 K		340	92	1260	1590	1530	2040	4	22.5	一	207	250	275	323	3	0.108	0.108	34.0
d(200～380)mm
公称型号		主要尺寸（mm)			基本额定载荷（KN)		极限转数（r/min)		尺寸（mm)			安装尺寸（mm)					计算系数		参考重量（kg)
圆柱孔	圆锥孔	d	D	B	C_r	C_or	脂润滑	油润滑	r_1,2	s₁	s₂	da(最小）	Da(最大）	Da（最小）	Da(最大）	ra(最大）	K₁	K₂	参考重量（kg)
S 3040	S 3040 K	200	310	82	1030	1030	1450	2040	2.1	15.2		211	250	275	299	2	0.123	0.095	22.0
S 4040 V	S 4040 K30V		310	109	1500	1500		220	2.1	21	11.5	211	225	一	299	2	0.10	0.108	30.5
S 3140	S 3140 K		340	112	1470	1470	1280	1700	3	27.3		214	260	307	326	2.5	0.108	0.104	40.0
S 4140 V	S 4140 K30V		340	140	2170	2170		70	3	22	12.1	214	235	一	326	2.5	0.092	0.112	54.0
S 3044	S 3044 K	220	340	90	1210	1210	1360	1870	3	17.2		233	270	295	327	2.5	0.114	0.104	29.0
S 4044 V	S 4044 K30V		340	118	1770	1770		170	3	20	10.1	233	250	一	327	2.5	0.095	0.113	40.0
S 3144	S 3144 K		370	120	1740	1740	1190	1620	4	22.3		237	290	315	351	3	0.114	0.097	51.0
S 2244	S 2244 K		400	108	1840	1840	1280	1700	4	20.5		237	295	320	383	3	0.113	0.101	56.5
S 3048	S 3048 K	240	360	92	1230	1230	1100	1530	3	19.2		253	290	315	347	2.5	0.113	0.106	31.5
S 3148	S 3148 K	240	400	128	2130	2130	1100	1450	3	20.4		257	305	335	383	3	0.116	0.095	63.0
S 3052	S 3052 K	260	400	104	1620	1620	1100	1530	4	19.3		275	325	350	385	3	0.122	0.096	46.0
S 3152	S 3152 K	260	440	144	2430	2430	940	1280	4	26.4		277	340	375	423	3	0.115	0.096	87.0
S 3056	S 3056 K	280	420	106	1710	1710	1020	1360	4	21.3		295	350	375	405	3	0.121	0.098	50.0
S 3156	S 3156 K	280	460	146	2620	2620	940	1190	5	28.4		300	360	395	440	4	0.115	0.097	93.0
S 3060 M	S 3060 KM	300	460	118	1980	1980	940	1280	4	20		315	375	405	445	3	0.123	0.095	71.0
S 4060 M	S 4060 KM		460	160	2660	2660	720	1020	4	30.4		315	360	400	445	3	0.105	0.106	95.0
S 3160	S 3160 K		500	160	2990	2990	850	110	5	30.5		320	390	425	480	4	0.106	0.106	120.0
S 3064 M	S 3064 KM	320	480	121	2090	2090	850	1190	4	23.3		335	395	430	465	3	0.121	0.098	76.5
S 3164 M	S 3164 KM	320	540	176	3810	3810	810	110	5	26.7		340	410	455	520	4	0.1114	0.096	160.0
S 3068 M	S 3068 KM	340	520	133	2660	2660	810	110	5	25.4		358	430	465	502	4	0.12	0.099	100
S 3168 M	S 3168 KM	340	580	190	4500	4500	720	1020	5	25.9		360	445	490	560	4	0.118	0.093	205
S 3972 M	S 3972 KM	360	480	90	1620	1620	850	1190	3	17.2		373	405	440	467	2.5	0.127	0.104	44
S 3072 M	S 3072 KM		540	134	2660	2660	770	1020	5	26.4		348	445	480	522	4	0.12	0.099	105
S 3172 M	S 3172 KM		600	192	4600	4600	680	940	5	27.9		380	460	510	522	4	0.117	0.094	215
S 3976 M	S 3976 KM	380	520	106	1950	1950	810	110	4	10		395	425	490	505	3	0.128		65.5
S 3076 M	S 3076 KM		560	135	2760	4780	770	1020	5	27		398	460	495	542	4	0.12	0.1	110
S 3176 M	S 3176 KM		620	194	4180	6900	640	850	5	19		400	445	555	600	4	0.106		230
d(400～530)mm
公称型号		主要尺寸（mm)			基本额定载荷（KN)		极限转数（r/min)		尺寸（mm)			安装尺寸（mm)					计算系数		参考重量（kg)
圆柱孔	圆锥孔	d	D	B	C_r	C_or	脂润滑	油润滑	r_1,2	s₁	s₂	da(最小）	Da(最大）	Da（最小）	Da(最大）	ra(最大）	K₁	K₂	参考重量（kg)
S 3980 M	S 3980 KM	400	540	106	1980	3818	770	1105	4	10		415	435	505	525	3	0.128		69
S 3080 M	S 3080 KM		600	148	3350	5700	680	940	5	30.6		418	480	525	582	4	0.121	0.099	140
S 3180 M	S 3180 KM		650	200	4600	7950	600	810	6	10.1		426	480	565	624	5	0.109		275
S 3984 M	S 3984 KM	420	560	106	1980	3910	720	1020	4	21.3		435	480	515	545	3	0.132	0.098	71
S 3084 M	S 3084 KM		620	150	3490	5880	680	940	5	32.6		438	510	550	602	4	0.12	0.1	150
S 3184 M	S 3184 KM		700	224	5520	9560	570	770	6	34.8		446	540	595	674	5	0.113	0.098	340
S 3988 M	S 3988 KM	440	600	118	2530	4870	680	940	4	11		455	490	565	585	3	0.119		98
S 3088 M	S 3088 KM		650	157	3450	5880	640	850	6	19.7		463	490	565	627	5	0.105		185
S 3188 M	S 3188 KM		720	226	5240	8550	570	770	6	22		466	510	635	694	5	0.102		360
S 3992 M	S 3992 KM	460	620	118	2480	4870	680	940	4	11		475	505	580	605	3	0.12		100
S 3092 M	S 3092 KM		680	163	3680	6900	600	810	6	33.5		486	565	605	654	5	0.114	0.108	200
S 3192 M	S 3192 KM		760	240	6250	11040	510	680	7.5	51		492	570	655	725	6	0.108	0.105	430
S 4192 M	S 4192 KM		760	300	7630	13150	440	540	7.5	46.2		492	570	655	725	6	0.111	0.097	535
S 3996 M	S 3996 KM	480	650	128	2850	5610	640	850	5	20.4		498	550	590	632	4	0.133	0.095	120
S 3096 M	S 3096 KM		700	165	3720	7170	570	770	6	35.5		503	580	625	677	5	0.113	0.11	210
S 3196M	S 3196 KM		790	248	6390	11500	480	640	7.5	24		512	580	705	758	6	0.104		490
S 39/500 M	S 39/500 KM	500	670	128	2890	5790	600	810	5	20.4		518	580	615	652	4	0.135	0.095	125
S 30/500 M	S 30/500 KM		720	167	3910	7630	530	770	6	37.5		523	600	640	697	5	0.113	0.11	225
S 31/500 M	S 31/500 K30M		830	264	6900	11680	450	640	7.5	75.3		532	655	705	798	6	0.099	0.116	550
S 41/500 M	S 41/500 KM		830	325	9010	16190	340	480	7.5	16.3		532	595	705	798	6	0.093		720
S 39/530 M	S 39/530 KM	530	710	136	3260	6530	570	770	5	28.4		548	600	640	692	4	0.129	0.101	150
S 30/530 M	S 30/530 KM		780	185	4690	8740	510	680	6	35.7		553	635	685	757	5	0.12	0.101	295
S 31/530 M	S 31/530 KM		870	272	8090	14350	430	570	7.5	44.4		562	680	745	838	6	0.115	0.097	630
d(560～630)mm
公称型号		主要尺寸（mm)			基本额定载荷（KN)		极限转数（r/min)		尺寸（mm)			安装尺寸（mm)					计算系数		参考重量（kg)
圆柱孔	圆锥孔	d	D	B	C_r	C_or	脂润滑	油润滑	r_1,2	s₁	s₂	da(最小）	Da(最大）	Da（最小）	Da(最大）	ra(最大）	K₁	K₂	参考重量（kg)
S 39/560 M	S 39/560 KM	560	750	140	3310	6760	450	720	5	32.4		578	645	685	732	4	0.128	0.104	170
S 30/560 M	S 30/560 KM		820	195	5150	10120	450	640	6	45.7		583	695	740	793	5	0.116	0.106	345
S 31/560 M	S 31/560 KM		920	280	8740	15640	410	570	7.5	28		592	660	810	888	6	0.111		750
S 39/600 M	S 39/600 KM	600	800	150	3680	8090	480	640	5	32.4		618	685	725	782	4	0.131	0.1	210
S 30/600 M	S 30/600 KM		870	200	5790	11220	430	600	6	35.9		623	725	775	847	5	0.125	0.098	390
S 31/600 M	S 31/600 KM		980	300	9380	16560	370	510	7.5	30		632	705	875	948	6	0.105		870
S 39/630 M	S 39/630 KM	630	850	165	4270	9200	450	600	6	35.5		653	720	770	827	5	0.121	0.11	270
S 30/630 M	S 30/630 KM		920	212	6250	11860	410	600	7.5	48.1		658	775	810	892	6	0.118	0.104	465
S 31/630 M	S 31/630 KM		1030	315	11220	20240	340	480	7.5	31		662	745	920	998	6	0.109		1040

单列调心滚子轴承（密封）
d(560～630)mm
公称型号	主要尺寸（mm)			基本额定载荷（KN)		极限转数（r/min)	尺寸（mm)		安装尺寸（mm)				计算系数		参考重量（kg)
公称型号	d	D	B	C_r	C_or	极限转数（r/min)	r_1,2	s₁	da(最小）	Da（最小）	Da(最大）	ra(最大）	K₁	K₂	参考重量（kg)
S 6910-2RSV	50	72	40	120	200	170	1	2.8	53.2	57	68.8	0.6	0.113	0.091	0.56
S 6912-2RSV	60	85	45	130	220	144	1.1	5.4	64.6	67	80.4	1	0.128	0.083	0.83
S 4013-2RSV	65	100	35	930	160	120	1	5.9	71	78	94	1	0.071	0.181	1.1
S 6915-2RSV	70	105	54	180	300	120	1.1	7.1	79.6	83	100	1	0.073	0.154	1.4
S 4015-2RSV	70	115	40	130	170	110	1.1	7.3	81	88	111	1	0.210	0.063	1.4
S 5918-2RSV	90	125	46	200	360	93	1.5	4.5	96	101	119	1	0.089	0.131	1.75
S 4020-2RSV	100	150	50	280	410	80	2	6.2	107	113	143	1.5	0.145	0.083	2.9
S 4120-2RSV	100	165	65	430	600	76	2	7.3	111	119	154	2	0.09	0.125	5.2
S 4022-2RSV	110	170	60	380	530	72	2	7.9	119	127	161	2	0.142	0.083	4.6
S 4122-2RSV	110	180	69	460	650	72	2	8.2	121	129	169	2	0.086	0.133	6.6
S 4024-2RSV	120	180	60	390	580	68	2	7.5	129	139	171	2	0.085	0.142	5.1
S 4124-2RSV	120	200	80	650	920	63	2	8.2	131	129	169	2	0.126	0.087	9.7
S 4026-2RSV	130	200	69	500	760	59	2	8.2	139	151	191	2	0.089	0.133	7.5
S 4126-2RSV	130	210	80	690	1010	59	2	7.5	141	152	199	2	0.09	0.126	10.5
S 4028-2RSV	140	210	69	520	820	56	2	8.7	149	162	201	2	0.133	0.089	7.9
S 4128-2RSV	140	225	85	710	1100	53	2	8.9	152	166	213	2	0.086	0.134	12.5
S 4030-2RSV	150	225	75	530	880	53	2.1	10.8	161	174	214	2	0.084	0.144	10.0
S 4130-2RSV	150	250	100	1120	1710	51	2.1	6.4	162	178	238	2	0.103	0.103	20.5
S 4032-2RSV	160	240	80	600	1010	51	2.1	11.4	170	187	230	2	0.154	0.079	12.0
S 4132-2RSV	160	270	109	1340	1980	45	2.1	6.7	172	189	258	2	0.101	0.105	26.0
S 4034-2RSV	170	260	90	880	1500	45	2.1	9	180	199	250	2	0.116	0.097	17.0
S 4134-2RSV	170	280	109	1400	2090	45	2.1	6.7	182	198	268	2	0.101	0.106	27.0
S 4036-2RSV	180	280	100	1210	1950	45	2.1	6.4	190	202	270	2	0.103	0.105	23.5
S 4136-2RSV	180	300	118	1619.2	2480	40	3	6.4	194	209	286	2.5	0.095	0.11	35.0
S 4038-2RSV	190	290	100	1260	2130	40	2.1	6.4	200	219	280	2	0.103	0.106	24.5
S 4138-2RSV	190	320	128	1870	2890	38	3	6.4	204	220	306	2.5	0.094	0.111	43.5
S 4040-2RSV	200	310	109	1500	2430	38	2.1	6.7	210	227	300	2	0.101	0.108	31.0
S 4140-2RSV	200	340	140	2170	3350	38	3	7	214	235	326	2.5	0.092	0.112	54.5

【迈动工业】相关产品
轴承
单列圆锥滚子轴承(英制）	四列圆柱滚子轴承	调心球轴承	角接触球轴承	开式双列调心滚子轴承
单列圆锥滚子轴承（公制	单列圆柱滚子轴承	四点接触球轴承	单列调心滚子轴承	单列深沟球轴承
部分式圆柱滚子轴承	双列圆柱滚子轴承	双列角接触球轴承	密封双列调心滚子轴承	微小型深沟轴承
轴承		胀紧套
冲压外圈滚针轴承	双向推力球轴承	LOCK1迈动胀紧套	LOCK4迈动胀紧套	LOCK7迈动胀紧套
实体外圈滚针轴承	单向推力球轴承	LOCK2迈动胀紧套	LOCK5迈动胀紧套	LOCK8迈动胀紧套
推力调心滚子轴承	双列圆锥滚子轴承	LOCK3迈动胀紧套	LOCK6迈动紧胀套	LOCK18迈动胀紧套
万向联轴器	膜片、弹簧联轴器	伺服联轴器	星形、柱销联轴器	梅花、轮胎联轴器
SWC万向节联轴器	M100迈动单膜挠性联轴器	MD1迈动伺服联轴器	XL迈动星形弹性联轴器	HRC迈动梅花联轴器
SWP万向节联轴器	M200迈动双膜片联轴器	MD2迈动（膜片弹性）伺服联轴器	XLD迈动星形弹性联轴器	L系列迈动梅花弹性联轴器
WSD迈动单节万向联轴器	MP100迈动单膜片挠性联轴器	MD3迈动（胀紧式）伺服联轴器	TL迈动弹性柱销）联轴器	NL迈动鼓形齿式联轴器
WS迈动双节万向联轴器	MP200迈动双膜片挠性联轴器	MD4迈动（波纹管）伺服联轴器	HL迈动（弹性柱销）联轴器	ML迈动梅花弹性联轴器
WSS迈动伸缩双节联轴器	JSS迈动弹簧联轴器	MD5迈动（十字滑块）伺服联轴器	HLL迈动（弹性柱销）联轴器	FU迈动轮胎弹簧联轴器
WSQ迈动轻形万向联轴器	JS迈动弹簧联轴器	MD6迈动（螺旋式）伺服联轴器	ZL迈动齿式（柱销）联轴器	UL迈动轮胎弹性联轴器
【迈动工业】热门产品
丝杆			多锲论、链条、齿轮、惰轮
TR研磨梯形丝杆	SFE/WFE 高速导程端面式丝杆	FSI系列进口滚珠丝杆	迈动齿轮（MI~M6)	迈动惰轮
Tr滚压梯形丝杆	SFC/DFC单螺母法兰形插管式滚珠丝杆	SFI/DFI滚珠丝杆	迈动板式链条
TR 机床梯形丝杆	DFI双螺母法兰形滚珠丝杆	MD 迈动滚珠丝杆	J型迈动多锲论
皮带轮				同步轮
迈动锥套皮带轮SPZ（1、2）槽	迈动锥套皮带轮SPA（1、2）槽	迈动锥套皮带轮（SPB（1、2)槽	迈动锥套皮带SPC（3、4)槽	L型迈动直孔同步轮
迈动锥套皮带轮SPZ（3、4）槽	迈动锥套皮带轮SPA（3、4)槽	迈动锥套皮带轮SPB（3、4)槽	迈动锥套皮带轮SPC(5、6)槽	H型迈动直孔同步轮
迈动锥套皮带轮SPZ（5、6）槽	迈动锥套皮带轮SPA（5、6)槽	迈动锥套皮带轮（SPB（5、6)槽	迈动锥套皮带轮SPC（8、10)槽	XL型迈动直孔同步轮
链轮			同步轮
迈动 06B 08B系列涨紧式锥套链轮	美标链轮（40、50	欧标（06B、08B)系列直孔链轮	T5型迈动同步轮	5M迈动同步轮
迈动 10B 12B系列涨紧式锥套链轮	美标链轮（60、80）	欧标（10B、12B)系列直孔链轮	T10型迈动同步轮	8M迈动同步轮
迈动 16B 20B系列涨紧式锥套链轮	美标链轮（100、120）	欧标（16B、20B)系列直孔链轮	AT5型迈动同步轮	14M迈动同步轮
迈动 24B 28B系列涨紧式锥套链轮	美标链轮（140、160）	欧标（24B、28B)系列直孔链轮	AT10型迈动同步轮	20M迈动同步轮


公司名称：上海迈动机电设备有限公司

公司地址：上海青浦工业区崧海路98号

邮政编码：201703

公司电话：021-54422420

公司传真：021-54422420-801

邮箱：shmidon@126.com

户名：上海迈动机电设备有限公司

税号：310112660703692

开户行：工行上海莘庄支行

账号：1001140209007024765

电话：021-54422420 54422402

传真：021-54422420-801

地址：上海莘庄工业园区申富路128号（开票）

地址：上海青浦工业园区崧海路98号（收货地址）

上海迈动机电设备有限公司提供17%的增值税发票；

品质100%保证，让你更放心使用。

服务承诺

客服热线：021-54422402

全部产品分类

联轴器
Coupling

传动轮
Pulley

胀套
Lock

丝杆导轨
ScrewGuide

离合制动器
Clutch

传动器
Actuators

皮带
Belt

电机
Motor

轴承
Bearing

产品介绍Product

服务承诺

全部产品分类

联轴器 Coupling

传动轮 Pulley

胀套 Lock

丝杆导轨 ScrewGuide

离合制动器 Clutch

传动器 Actuators

皮带 Belt

电机 Motor

轴承 Bearing

产品 介绍Product

服务承诺

联轴器
Coupling

传动轮
Pulley

胀套
Lock

丝杆导轨
ScrewGuide

离合制动器
Clutch

传动器
Actuators

皮带
Belt

电机
Motor

轴承
Bearing

产品介绍Product
