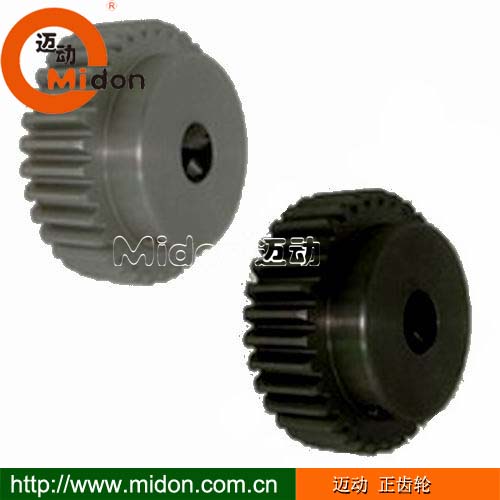

产品名称：: M1齿轮 M6齿轮优质齿轮模数1齿轮小模数齿轮齿轮厂家

产品特性：: 1、它是机械传动设计中，齿与齿或齿条配合工作，变速，高精轴滚设备中。
2、具有传递精度高的特点：传动精度达：99.5%。
3、易安装，好维护和方润华。属于实惠耐用的过程传动元件。
4、可适合长时间大扭力下工作，传递性能稳定。

品牌：: 迈动工业

材质：: SC45#钢

表面：: 经调质精加工后发黑处理，表面光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

$2])CD5_$`{GVWNFD%AGEI`V.png$

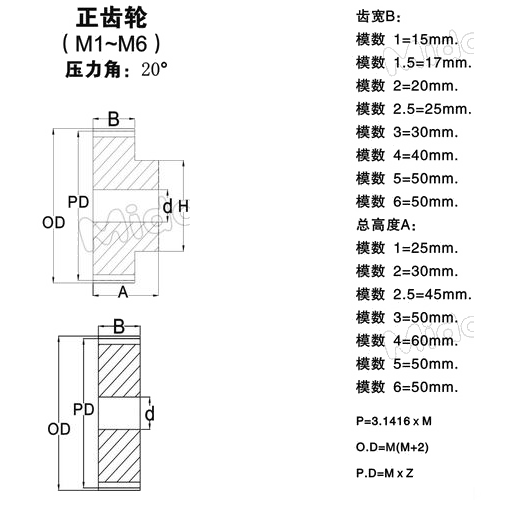

齿数	模数=Mod.1				模数=Mod.1.5				模数=Mod.2				模数=Mod.2.5
	OD	PD	H	d	OD	PD	H	d	OD	PD	H	d	OD	PD	H	d
12	14	12	9	6	21.0	18.0	14	8	28	24	18	10	35.0	30.0	22	10
13	15	13	10	6	22.5	19.5	15	8	30	26	20	10	37.5	32.5	25	10
14	16	14	11	6	24.0	21.0	17	8	32	28	22	10	40.0	35.0	28	10
15	17	15	12	6	25.5	22.5	18	8	34	30	24	10	42.5	37.5	30	10
16	18	16	13	6	27.0	24.0	20	8	36	32	25	10	45.0	40.0	32	12
17	19	17	14	6	28.5	25.5	20	8	38	34	25	10	47.5	42.5	35	12
18	20	18	15	8	30.0	27.0	20	8	40	36	25	10	50.0	45.0	35	12
19	21	19	15	8	31.5	28.5	20	8	42	38	25	10	52.5	47.5	35	12
20	22	20	16	8	33.0	30.0	25	8	44	40	30	10	55.0	50.0	40	12
21	23	21	16	8	34.5	31.5	25	10	46	42	30	12	57.5	52.5	40	14
22	24	22	16	8	36.0	33.0	25	10	48	44	30	12	60.0	55.0	45	14
23	25	23	18	8	37.5	34.5	25	10	50	46	30	12	62.5	57.5	45	14
24	26	24	20	10	39.0	36.0	25	10	52	48	35	12	65.0	60.0	45	14
25	27	25	20	10	40.5	37.5	25	10	54	50	35	12	67.5	62.5	50	14
26	28	26	20	10	42.0	39.0	30	12	56	52	40	12	70.0	65.0	50	14
27	29	27	20	10	43.5	40.5	30	12	58	54	40	12	72.5	67.5	50	14
28	30	28	20	10	45.0	42.0	30	12	60	56	40	12	75.0	70.0	50	14
29	31	29	20	10	46.5	43.5	30	12	62	58	40	14	77.5	72.5	50	14
30	32	30	20	10	48.0	45.0	30	12	64	60	40	14	80.0	75.0	55	14
31	33	31	25	10	49.5	46.5	35	12	66	62	45	14	82.5	77.5	55	16
32	34	32	25	10	51.0	48.0	35	12	68	64	45	14	85.0	80.0	55	16
33	35	33	25	10	52.5	49.5	35	12	70	66	45	14	87.5	82.5	55	16
34	36	34	25	10	54.0	51.0	35	12	72	68	45	14	90.0	85.0	55	16
35	37	35	25	10	55.5	52.5	35	12	74	70	45	14	92.5	87.5	60	16
36	38	36	25	10	57.0	54.0	35	12	76	72	45	14	95.0	90.0	60	16
37	39	37	25	10	58.5	55.5	40	12	78	74	50	14	97.5	92.5	60	16
38	40	38	25	10	60.0	57.0	40	12	80	76	50	14	100.0	95.0	60	16
39	41	39	25	10	61.5	58.5	40	12	82	78	50	14	102.5	97.5	60	16
40	42	40	25	10	63.0	60.0	40	12	84	80	50	14	105.0	100.0	70	16
41	43	41	25	10	64.5	61.5	40	12	86	82	55	16	107.5	102.5	70	16
42	44	42	30	10	66.0	63.0	50	12	88	84	55	16	110.0	105.0	70	16
43	45	43	30	10	67.5	64.5	50	12	90	86	55	16	112.5	107.5	70	16
44	46	44	30	10	69.0	66.0	50	12	92	88	60	16	115.0	110.0	70	16
45	47	45	30	10	70.5	67.5	50	12	94	90	60	16	117.5	112.5	70	16
46	48	46	30	10	72.0	69.0	50	14	96	92	60	16	120.0	115.0	70	20
47	49	47	30	10	73.5	70.5	50	14	98	94	70	16	122.5	117.5	80	20
48	50	48	30	10	75.0	72.0	50	14	100	96	70	16	125.0	120.0	80	20
49	51	49	30	10	76.5	73.5	50	14	102	98	70	16	127.5	122.5	80	20
50	52	50	30	12	78.0	75.0	50	14	104	100	70	16	130.0	125.0	80	20
51	53	51	40	12	79.5	76.5	60	14	106	102	70	16	132.5	127.5	80	20
52	54	52	40	12	81.0	78.0	60	14	108	104	70	16	135.0	130.0	90	20
53	55	53	40	12	82.5	79.5	60	14	110	106	70	16	137.5	132.5	90	20
54	56	54	40	12	84.0	81.0	60	14	112	108	70	16	140.0	135.0	90	20
55	57	55	40	12	85.5	82.5	60	14	114	110	70	16	142.5	137.5	90	20
56	58	56	40	12	87.0	84.0	60	16	116	112	70	16	145.0	140.0	100	20
57	59	57	40	12	88.5	85.5	60	16	118	114	70	16	147.5	142.5	100	20
58	60	58	40	12	90.0	87.0	60	16	120	116	70	16	150.0	145.0	100	20
59	61	59	40	12	91.5	88.5	60	16	122	118	70	16	152.5	147.5	100	20
60	62	60	40	12	93.0	90.0	60	16	124	120	70	16	155.0	150.0	100	20
61	63	61	50	12	94.5	91.5	70	16	126	122	80	16	157.5	152.5		20
62	64	62	50	12	96.0	93.0	70	16	128	124	80	16	160.0	155.0		20
63	65	63	50	12	97.5	94.5	70	16	130	126	80	16	162.5	157.5		20
64	66	64	50	12	99.0	96.0	70	16	132	128	80	16	165.0	160.0		20
65	67	65	50	12	100.5	97.5	70	16	134	130	80	16	167.5	162.5		20
66	68	66	50	12	102.0	99.0	70	16	136	132	80	16	170.0	165.0		20
67	69	67	50	12	103.5	100.5	70	16	138	134	80	16	172.5	167.5		20
68	70	68	50	12	105.0	102.0	70	16	140	136	80	16	175.0	170.0		20
69	71	69	50	12	106.5	103.5	70	16	142	138	80	16	177.5	172.5		20
70	72	70		12	108.0	105.0	70	16	144	140	80	16	180.0	175.0		20

齿数	模数=Mod.1				模数=Mod.1.5				模数=Mod.2				模数=Mod.2.5			模数=Mod.6
	OD	PD	H	d	OD	PD	H	d	OD	PD	H	d	OD	PD	H	OD	PD	H	d
12	14	12	9	6	21.0	18.0	14	8	28	24	18	10	35.0	30.0	22	84	72	54	20
13	15	13	10	6	22.5	19.5	15	8	30	26	20	10	37.5	32.5	25	90	78	60	20
14	16	14	11	6	24.0	21.0	17	8	32	28	22	10	40.0	35.0	28	96	84	65	20
15	17	15	12	6	25.5	22.5	18	8	34	30	24	10	42.5	37.5	30	102	90	70	20
16	18	16	13	6	27.0	24.0	20	8	36	32	25	10	45.0	40.0	32	108	96	75	20
17	19	17	14	6	28.5	25.5	20	8	38	34	25	10	47.5	42.5	35	114	102	75	20
18	20	18	15	8	30.0	27.0	20	8	40	36	25	10	50.0	45.0	35	120	108	80	20
19	21	19	15	8	31.5	28.5	20	8	42	38	25	10	52.5	47.5	35	126	114	80	20
20	22	20	16	8	33.0	30.0	25	8	44	40	30	10	55.0	50.0	40	132	120	90	20
21	23	21	16	8	34.5	31.5	25	10	46	42	30	12	57.5	52.5	40	138	126	90	20
22	24	22	16	8	36.0	33.0	25	10	48	44	30	12	60.0	55.0	45	144	132	95	20
23	25	23	18	8	37.5	34.5	25	10	50	46	30	12	62.5	57.5	45	150	138	100	20
24	26	24	20	10	39.0	36.0	25	10	52	48	35	12	65.0	60.0	45	156	144	110	25
25	27	25	20	10	40.5	37.5	25	10	54	50	35	12	67.5	62.5	50	162	150	110	25
26	28	26	20	10	42.0	39.0	30	12	56	52	40	12	70.0	65.0	50	168	156		25
27	29	27	20	10	43.5	40.5	30	12	58	54	40	12	72.5	67.5	50	174	162		25
28	30	28	20	10	45.0	42.0	30	12	60	56	40	12	75.0	70.0	50	180	168		25
29	31	29	20	10	46.5	43.5	30	12	62	58	40	14	77.5	72.5	50	186	174		25
30	32	30	20	10	48.0	45.0	30	12	64	60	40	14	80.0	75.0	55	192	180		25
31	33	31	25	10	49.5	46.5	35	12	66	62	45	14	82.5	77.5	55	198	186		25
32	34	32	25	10	51.0	48.0	35	12	68	64	45	14	85.0	80.0	55	204	192		25
33	35	33	25	10	52.5	49.5	35	12	70	66	45	14	87.5	82.5	55	210	198		25
34	36	34	25	10	54.0	51.0	35	12	72	68	45	14	90.0	85.0	55	216	204		25
35	37	35	25	10	55.5	52.5	35	12	74	70	45	14	92.5	87.5	60	222	210		25
36	38	36	25	10	57.0	54.0	35	12	76	72	45	14	95.0	90.0	60	228	216		25
37	39	37	25	10	58.5	55.5	40	12	78	74	50	14	97.5	92.5	60	234	222		25
38	40	38	25	10	60.0	57.0	40	12	80	76	50	14	100.0	95.0	60	240	228		25
39	41	39	25	10	61.5	58.5	40	12	82	78	50	14	102.5	97.5	60	246	234		25
40	42	40	25	10	63.0	60.0	40	12	84	80	50	14	105.0	100.0	70	252	240		25
41	43	41	25	10	64.5	61.5	40	12	86	82	55	16	107.5	102.5	70	258	246
42	44	42	30	10	66.0	63.0	50	12	88	84	55	16	110.0	105.0	70	264	252
43	45	43	30	10	67.5	64.5	50	12	90	86	55	16	112.5	107.5	70	270	258
44	46	44	30	10	69.0	66.0	50	12	92	88	60	16	115.0	110.0	70	276	264
45	47	45	30	10	70.5	67.5	50	12	94	90	60	16	117.5	112.5	70	282	270
46	48	46	30	10	72.0	69.0	50	14	96	92	60	16	120.0	115.0	70	288	276
47	49	47	30	10	73.5	70.5	50	14	98	94	70	16	122.5	117.5	80	294	282
48	50	48	30	10	75.0	72.0	50	14	100	96	70	16	125.0	120.0	80	300	288
49	51	49	30	10	76.5	73.5	50	14	102	98	70	16	127.5	122.5	80	306	294
50	52	50	30	12	78.0	75.0	50	14	104	100	70	16	130.0	125.0	80	312	300
51	53	51	40	12	79.5	76.5	60	14	106	102	70	16	132.5	127.5	80	318	306
52	54	52	40	12	81.0	78.0	60	14	108	104	70	16	135.0	130.0	90	324	312
53	55	53	40	12	82.5	79.5	60	14	110	106	70	16	137.5	132.5	90	330	318
54	56	54	40	12	84.0	81.0	60	14	112	108	70	16	140.0	135.0	90	336	324
55	57	55	40	12	85.5	82.5	60	14	114	110	70	16	142.5	137.5	90	342	330
56	58	56	40	12	87.0	84.0	60	16	116	112	70	16	145.0	140.0	100	348	336
57	59	57	40	12	88.5	85.5	60	16	118	114	70	16	147.5	142.5	100	354	342
58	60	58	40	12	90.0	87.0	60	16	120	116	70	16	150.0	145.0	100	360	348
59	61	59	40	12	91.5	88.5	60	16	122	118	70	16	152.5	147.5	100	366	354
60	62	60	40	12	93.0	90.0	60	16	124	120	70	16	155.0	150.0	100	372	360
61	63	61	50	12	94.5	91.5	70	16	126	122	80	16	157.5	152.5		378	366
62	64	62	50	12	96.0	93.0	70	16	128	124	80	16	160.0	155.0		384	372
63	65	63	50	12	97.5	94.5	70	16	130	126	80	16	162.5	157.5		390	378
64	66	64	50	12	99.0	96.0	70	16	132	128	80	16	165.0	160.0		396	384
65	67	65	50	12	100.5	97.5	70	16	134	130	80	16	167.5	162.5		402	390
66	68	66	50	12	102.0	99.0	70	16	136	132	80	16	170.0	165.0		408	396
67	69	67	50	12	103.5	100.5	70	16	138	134	80	16	172.5	167.5		414	402
68	70	68	50	12	105.0	102.0	70	16	140	136	80	16	175.0	170.0		420	408
69	71	69	50	12	106.5	103.5	70	16	142	138	80	16	177.5	172.5		426	414
70	72	70		12	108.0	105.0	70	16	144	140	80	16	180.0	175.0		432	420
