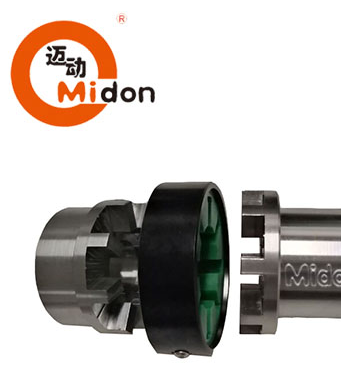

R 进口联轴器，弹性联轴器

首页 » 迈动产品 » 联轴器 » 进口联轴器

产品介绍Product

产品名称：: R 进口联轴器，弹性联轴器

产品特性：: R 进口联轴器，弹性联轴器

品牌：: 迈动工业

材质：: 铝合金

表面：: 经调质精加工处理，光洁。

寿命：: 正常使用2~4年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

R 弹性联轴器

R10

规格 ★	尺寸（mm）+-
	额定扭距 Nm	许用转速rpm	最大孔径 ↑	无孔联轴器重量kg±		A		AA		B	BE ■	C	D	F	H	J	S	Z	间隙 ■	外壳螺钉◆
	额定扭距 Nm	许用转速rpm	最大孔径 ↑	尼龙外壳	钢外壳●	尼龙外壳	钢外壳●	尼龙外壳	钢外壳●	B	BE ■	C	D	F	H	J	S	Z	间隙 ■	规格	内六角
2R	11	4500	22	0.365	0.402	48.8	49.0	51.8	52.1	56.5	16.5	20.0		38.9		14.0	9.7	7.5	1.5	M3	M2
3R	34	4500	28	0.767	0.823	61.0	61.0	64.0	64.0	68.5	18.5	25.0		50.9		16.0	12.2	8.5	1.5	M3	M2
4R	56	4500	35	1.17	1.26	70.5	71.0	74.7	75.2	79.5	19.5	30.0		57.9		17.0	14.7	9.0	1.5	M4	M2.5
5R	62	4500	38	1.34	1.48	76.5	76.5	80.5	80.5	72.0	20.0	26.0	60.0	64.0	15.0	23.0	15.9	9.0	2.0	M4	M2.5
10R	130	4500	48	2.48	2.7	90.5	90.5	94.5	94.5	92.0	24.0	34.0	72.0	76.0	19.0	28.0	22.2	11.0	2.0	M4	M2.5
20R	320	4500	60	5.62	60.7	126.0	124.0	132.1	130.1	122.0	32.0	45.0	92.0	102.0	25.0	37.1	25.4	15.0	2.0	M6	M4
30R	520	4500	65	9.37	10	146.5	143.0	152.6	149.1	152.0	36.0	58.0	105.0	118.0	29.0	42.0	31.8	17.0	2.0	M6	M4
40R	1030	3600	85	17.1	18.1	182.4	177.0	190.0	185.0	181.0	47.0	67.0	130.0	150.0	34.0	54.4	41.3	21.0	5.0	M8	M5
50R	2500	3000	105	35.7	37.6	231.0	224.0	239.0	232.0	215.0	61.0	77.0	178.0	190.0	46.0	69.5	44.5	28.0	5.0	M8	M5
60R	4000	2500	135		66.2		267.0		278.0	275.4	75.4	100.0	209.6	228.0	60.2	67.0		35.2	5.0	M10	M6
70R	8000	2100	160		111		310.0		321.0	324.4	84.4	120.0	250.8	270.0	69.7	75.0		39.7	5.0	M10	M6
80R	15000	1800	190		165		370.0		381.0	376.8	96.8	140.0	270.0	328.0	83.4	85.0		45.5	6.0	M10	M6

★Wrapflex为公制尺寸，公制与英制可能非直接转换。

±60R至80R为过盈配合，无紧定螺钉。在以下情况下推荐使用加长轴套和过盈配：开孔接近最大孔径及a）反复启动/制动次数超过每小时10次；b）工况系数超过2.0

±整套联轴器重量为不开孔时重量。开孔联轴器的重量为每个轴套减去(0.2)(孔径）2（C）Ib

●2R至50R为标准尼龙外壳，可根据要求提供环氧树脂涂层的碳钢外壳，60R至80R为碳钢外壳。

■"BE"=标准轴端间距，"Gap"=最小允许"轴端间距",在"Gap"和"BE"之间的轴端间隙都是可行的。如果轴端间隙小于"BE"尺寸，安装时键最好不要超出轴套端面，以防键和弹性体碰撞。

◆外壳坚定螺钉为IO 7380-A2标准不锈钢沉头圆头螺钉，每个联轴器配两个外壳紧定螺钉。

R31

规格 ★	尺寸（mm）+-
	额定扭距 Nm	许用转速 rpm	最大孔径 ↑	无孔联轴器重量kg±		BE		A		AA		B	DD	FF	RM	S	Z	间隙	外壳螺钉●		法兰螺钉●		T轴轴套
	额定扭距 Nm	许用转速 rpm	最大孔径 ↑	最小BE时 kg	每增加BE kg/mm	最小	最大	尼龙外壳	钢外壳±	尼龙外壳	钢外壳±	B	DD	FF	RM	S	Z	间隙	规格	内六角	规格	螺钉数量	T轴轴套
5R	62	4500	35	3.63	0.014	80.9	235	76.5	76.5	80.5	80.4	34.9	52.4	86.0	1.27	27.4	9.0	2.0	M4	M2.5	M6	4	1020T
10R	130	4500	43	4.99	0.015	88.9	254	90.5	90.5	94.5	94.4	41.3	59.5	94.0	1.27	31.5	11.0	2.0	M4	M2.5	M6	8	1030T
20R	320	4500	56	9.53	0.027	88.9	254	126.0	124.0	132.0	130.0	54.0	78.6	113.0	1.27	27.4	15.0	2.0	M6	M4	M6	8	1040T
30R	520	4500	67	14.1	0.034	111	254	147.0	143.0	153.0	149.0	60.3	87.3	126.0	1.27	40.6	17.0	2.0	M6	M4	M8	8	1050T
40R	1030	3600	85	25.9	0.040	127	311	182.0	177.0	190.0	185.0	79.4	109.5	153.0	1.27	46.7	21.0	5.0	M8	M5	M10	12	1070T
50R	2500	3000	95	45.4	0.059	165	311	231.0	224.0	239.0	232.0	88.9	122.2	178.0	1.27	49.8	28.0	5.0	M8	M5	M12	12	1080T
60R	4000	2500	110	72.6	0.082	200	311		267.0		278.0	101.6	142.9	210.0	1.27		35.2	5.0	M10	M6	M16	12	1090T
70R	8000	2100	130	102	0.117	224	373		310.0		321.0	90.4	171.4	251.0	1.52		39.7	5.0	M10	M6	M20	12	1100T
70R	8000	2100	150	120	0.117	224	373		310.0		321.0	104.1	196.8	276.0	1.52		39.7	5.0	M10	M6	M20	12	1110T
80R	15000	1800	170	188	0.144	250	424		370.0		381.0	119.4	225.4	320.0	2.39		45.4	6.0	M10	M6	M24	12	1120T
80R	15000	1800	190	230	0.24	256	424		370.0		381.0	134.6	238.1	347.0	2.39		45.4	6.0	M10	M6	M27	12	1130T

★Wrapflex为公制尺寸，公制与英制可能非直接转换。

±5R至50R为标准尼龙外壳，可根据要求提供环氧树脂涂层的碳钢外壳，60R至80R为碳钢外壳。

●外壳坚定螺钉为IO 7380-A2标准不锈钢沉头圆头螺钉，每个联轴器配两个外壳紧定螺钉。

↑所列最大孔径为使用标准方键时尺寸，平键可使用更大孔径。5R至50R为间隙配合带紧定螺钉，60R为过盈配合不带紧定螺钉。

联轴器规格	T轴轴套	额定扭距 Nm	KW per rpm	许用转速	孔径范围	锥套规格
5R	1020T	62	0.007	4500	9-26	1108
10R	1030T	130	0.014	4500	9-26	1108
20R	1040T	315	0.033	4500	13-35	1310
30R	1050T	485	0.051	4500	13-42	1615
40R	1070T	994	0.104	3600	20-63	2525
50R	1080T	1276	0.134	3000	20-63	2525
60R	1090T	2710	0.284	2500	24-75	3030
70R	1100T	5062	0.531	2100	31-91	3535
70R	1110T	8000	0.839	2100	37-103	4040
80R	1120T	12428	1.304	1800	50-114	4545
80R	1130T	14226	1.493	1800	61-127	5050

R35

规格 ★	尺寸（mm）+-
	额定扭距 Nm	许用转速 rpm	最大孔径 ↑	无孔联轴器重量kg±		BE		A		AA		B	CR10 轴套	D	DD	F	FF	RM	S		Z	间隙	外壳螺钉●		法兰螺钉●		T轴轴套
	额定扭距 Nm	许用转速 rpm	最大孔径 ↑	最小BE时 kg	每增加BE kg/mm	最小	最大	尼龙外壳	钢外壳±	尼龙外壳	钢外壳±	B	CR10 轴套	D	DD	F	FF	RM	T轴轴套	R10轴套	Z	间隙	规格	内六角	规格	螺钉数量	T轴轴套
5R	62	4500	35	2.54	0.014	50.5	127	76.5	76.5	80.5	80.4	34.9	26.0	60.0	52.4	64.0	86.0	1.27	27.4	15.9	9.0	2.0	M4	M2.5	M6	4	1020T
10R	130	4500	43	3.96	0.015	59.6	140	90.5	90.5	94.5	94.4	41.3	34.0	72.0	59.5	76.0	94.0	1.27	31.5	22.2	11.0	2.0	M4	M2.5	M6	8	1030T
20R	320	4500	56	8.44	0.027	76.5	140	126.0	124.0	132.0	130.0	54.0	45.0	92.0	78.6	102.0	113.0	1.27	27.4	25.4	15.0	2.0	M6	M4	M6	8	1040T
30R	520	4500	67	12.9	0.034	87.6	146.1	147.0	143.0	153.0	149.0	60.3	58.0	105.0	87.3	118.0	126.0	1.27	40.6	31.8	17.0	2.0	M6	M4	M8	8	1050T
40R	1030	3600	85	22.4	0.040	88.6	184.2	182.0	177.0	190.0	185.0	79.4	67.0	130.0	109.5	150.0	153.0	1.27	46.7	41.3	21.0	5.0	M8	M5	M10	12	1070T
50R	2500	3000	95	40.8	0.059	113.1	184.2	231.0	224.0	239.0	232.0	88.9	77.0	178.0	122.2	190.0	178.0	1.27	49.8	44.5	28.0	5.0	M8	M5	M12	12	1080T
60R	4000	2500	110	69	0.082	137.6	203.2		267.0		278.0	101.6	100.0	209.6	142.9	228.0	210.0	1.27			35.2	5.0	M10	M6	M16	12	1090T
70R	8000	2100	130	106	0.117	153.9	228.9		310.0		321.0	90.4	120.0	250.8	171.4	270.0	251.0	1.52			39.7	5.0	M10	M6	M20	12	1100T
70R	8000	2100	150	115	0.117	153.9	228.9		310.0		321.0	104.1	120.0	250.8	196.8	270.0	276.0	1.52			39.7	5.0	M10	M6	M20	12	1110T
80R	15000	1800	170	180	0.144	172.7	259.6		370.0		381.0	119.4	140.0	270.0	225.4	328.0	320.0	2.39			45.4	6.0	M10	M6	M24	12	1120T
80R	15000	1800	190	193	0.240	175.5	259.6		370.0		381.0	134.6	140.0	270.0	238.1	328.0	347.0	2.39			45.4	6.0	M10	M6	M27	12	1130T

★Wrapflex为公制尺寸，公制与英制可能非直接转换。

±5R至50R为标准尼龙外壳，可根据要求提供环氧树脂涂层的碳钢外壳，60R至80R为碳钢外壳。

●外壳坚定螺钉为IO 7380-A2标准不锈钢沉头圆头螺钉，每个联轴器配两个外壳紧定螺钉。

↑所列最大孔径为使用标准方键时尺寸，平键可使用更大孔径。5R至50R为间隙配合带紧定螺钉，60R为过盈配合不带紧定螺钉。

＊T轴轴套为键槽上带一个紧定螺钉，R10轴套两个紧定螺钉（一个顶住键槽，一个与键槽成900)

R35间距套长度
规格	BE	Z	可有间隙	规格	BE	Z	可有间隙
5R	54.44	9.0	45.44	30R	59.24	17.0	42.24
	60	9.0	51		74.99	17.0	57.969
	65.57	9.0	56.57		87.99	17.0	70.99
	73.49	9.0	64.49		110.07	17.0	93.07
	90	9.0	81		127	17.0	110
10R	50.9	11.0	39.9	40R	87.01	21.0	66.01
	62	11.0	51		93.51	21.0	72.51
	67.56	11.0	56.56		113.5	21.0	92.5
	75.51	11.0	64.51		115.58	21.0	94.58
	81.99	11.0	70.99		127	21.0	106
	90	11.0	79		147.33	21.0	126.33
	100	11.0	89	50R	120.51	28.0	92.51
	104.09	11.0	93.09		122.57	28.0	94.57
20R	45.08	15.0	30.08		154.32	28.0	126.32
	52.57	15.0	37.57		157.5	28.0	129.5
	63.75	15.0	48.75	60R	161.53	35.2	126.33
	75.84	15.0	60.84
	79.5	15.0	64.5
	86	15.0	71
	90	15.0	75
	100	15.0	85
	108.07	15.0	93.07
