产品 介绍Product

产品名称:
E 型OMEGA联轴器,奥米伽联轴器联轴器,弹性径向安装形联轴器
产品特性:
E 型OMEGA联轴器,奥米伽联轴器联轴器,弹性径向安装形联轴器
无与伦比的普适性
莱克斯诺弹性体联轴器Omega® / Viva®无需润滑、材料具有弹性,可应用于众多行业。本类产品拥有优秀的减震能力和高对中偏差能力,可延长连接设备的使用寿命。

降低维护成本,减少故障时间
弹性元件替换快捷,安装时无需移动已安装的传动或从动设备,也不用拆卸轴套。
针对特定用途设计
莱克斯诺弹性体联轴器Omega®可选择HSU型设计,专门用于炎热潮湿的
品牌:
迈动工业
材质:
SC45#钢
表面:
经调质精加工后镀锌处理,光洁。
寿命:
正常使用2~4年
包装:
迈动工业纸箱密封包装
起订量:
1
交期:
标准产品备有现货库存,批量生产2~3周交货
  • 技术参数Parameter
  • 技术支持Support
  • 使用说明Direction
  • 购买咨询Consultancy
  • 支付问题Pay
  • 发票与保修I & M
  • 其它问题Other

E-OMEGA联轴器,奥米伽联轴器联轴器,弹性径向安装形联轴器



[迈动工业]E型联轴器好处:

  1. 分为两半的挠性零件结构易于更换,不必移动轴套连接设备聚氨基甲酸乙脂挠性零件不用润滑,有良好的抗化学腐蚀能力

  2. 抗扭柔软性靠缓冲冲击荷载和扭振保护设备

  3. 允许安装误差的能力强,由安装误差产生的反作用力小

  4. 可用目检测,检查时不必拆卸联轴器

  5. 轴套可以换用,标准联轴器和间隔联轴器的套筒相同

  6. 可调的间隔套筒,一种间隔联轴器可以适合于不同轴间间隔




奥米伽联轴器型号推荐的最大孔径最小孔径mm功率额定值①扭矩额定值①Nm最大RPM尺寸mm重量③kg
mmABCDEF

外径轴套长轴间距②最大轴套直径最小轴套直径全长

E2-M28130.002321.5750089243646473884940.55
E3-M34130.004341.27500102388465950841221.1
E4-M42130.0066627500116388466657841221.4
E5-M48130.011104.57500137448598070971472.5
E10-M55130.011163.87500162448599384971473.7
E20-M60210.02726066001845013651141021131655.9
E30-M75210.04341258002105812691381181251829.6
E40-M85260.06662250002416387516814613520215.9
E50-M90260.09864420027970119120715215123024.5
E60-M105310.148141238003188289722216517326232.8
E70-M120310.26224863600356851810923517518928139
E80-M155310.467446320004061141714928624024537777
E100-M171481960519005331404495359267324375111
E120-M19048219221180063515257124448305362429193
E140-M22948438442150076217876127530381432483339


应用于集料、空气处理、建筑机械、食品和饮料、林业产品、材料处理、矿山、泵和压缩机、重型卡车、钢铁等行业。

[迈动工业]omega联轴器组合示图:

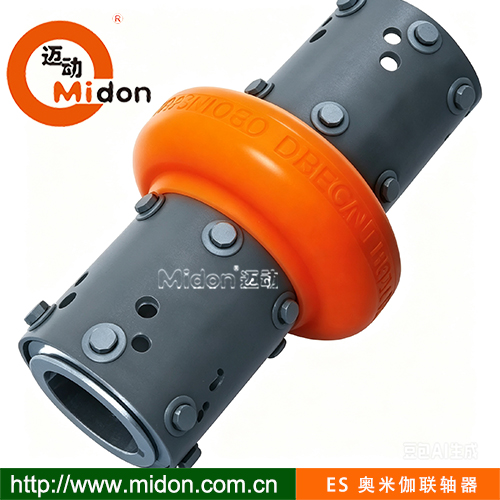

ES 加长形OMEGA联轴器



奥米伽联轴器编号①推荐的最大孔径最小孔径额定功率①额定扭矩②最大RPM③尺寸mm重量⑥
ABCDEF
  (Nm)外径轴套长轴间距④最大轴套直径最小轴套直径全长
mmmm最小最大最小⑤最大kg
ES2-R-M28130.002321.5750089249110047381461491
ES3-R-M34130.004341.27500102388514059501842161.38
ES4-R-M42130.0066627500116388514066571842162.3
ES5-R-M48130.011104.57500137448914080701842283.4
ES10-R-M55130.011163.87500162448914093841842284.7
ES20 -M60210.027260480018450671801141022382807.1
ES30 -M75210.0434124200210585418013811823829311.4
ES40-M85260.0666223600241634118016814623830718.2
ES50-M90260.098643100279702818020715223831927.3
ES60-M105310.14814122800318826625022216531841538.2
ES70-M120310.26224862600356855925023517531842146.4
ES80-M155310.467446318004061143725028624031847881.8


尾表“R”表示环型,圆环作为ES10-R至ES10-R的标准件和ES20至ES80型的任选提供。

使用系数=1.0

高速环为ES2-R至ES10-R的标准件,ES20至ES80的任选件

装有高速环的间隔联轴器可以以标准系列联轴器的最大允许速度转运

轴与轴套面平齐的尺寸

元件的全长

最大孔轴套的重量
