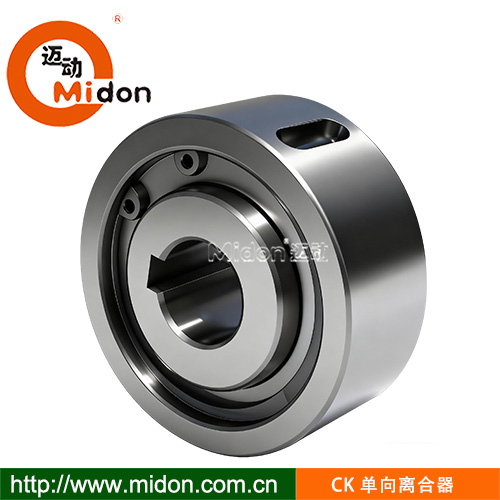

CK单向离合器,逆止器
产品特性:
上传中
品牌:
迈动工业
材质:
45钢,调质
表面:
发黑,注PU
寿命:
2
包装:
迈动工业纸箱密封包装
起订量:
1
交期:
标准产品备有现货库存,批量生产2~3周交货
  • 技术参数Parameter
  • 技术支持Support
  • 使用说明Direction
  • 购买咨询Consultancy
  • 支付问题Pay
  • 发票与保修I & M
  • 其它问题Other



CKA单向离合器,逆止器

特性:

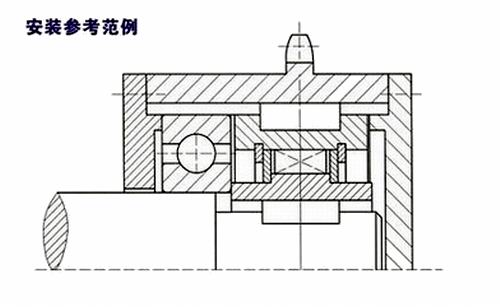

   CKA系列为无轴承支撑的楔块式单向离合器。径向尺寸与标准轴承尺寸相同。使用时需配合轴承安装, 以承受轴向负载与径向负载。出厂时已加注润滑脂。标准安装方式为CK-A型号与轴承同轴并排,相同的公差要求。内外环用键联接到轴和毂上。系列常用于提升机、输送机以及包装、印刷、食品、医疗、纺织、化工等机械设备上。



型号额定扭矩超越极限转速〔r/min〕外形尺寸〔mm〕选配轴承重量
〔N·m〕外环尺寸内环尺寸GB/T276-1994〔   kg 〕

内环外环D〔h7〕Bbw×   twd〔H7〕Cbn×tn

CKA154254175050042233×1.815243×1.463020.17
CKA174775157540047233×1.817243×1.463030.21
CKA205295140040052233×1.820243×1.463040.25
CKA2652145126035062234×2.525244×1.863050.35
CKA3072208105030072235×3.030245×2.363060.47
CKA358034081520080288×4.035306×2.863070.69
CKA409046270020090288×4.040306×2.863080.87
CKA45100783560200100288×4.045306×2.863091.07
CKA01108505251801102810×5.050308×3.363101.59
CKA6013010504901801303410×5.060368×3.363122.16
CKA6514012244901801403410×5.0653610×3.363132.49
CKA7015018504551501504010×5.0704210×3.363143.36
CKA7516021404551501604012×5.0754212×3.363153.81
CKA8017024504201501704012×5.0804212×3.363164.29
CKA125031.5175040050223×1.812243×1.4
0.24
CKA185550157535055224×2.518244×1.8
0.28
CKA206063160035060226×3.520246×2.8
0.33
CKA2563100126035063246×3.525266×2.8
0.37
CKA2563T140126035063306×3.525328×3.3
0.68
CKA2870180105030070308×4.028328×3.3
0.6
CKA3080T34087520080308×4.030328×3.3
0.75
CKA358540081520085308×4.035328×3.3
1
CKA351007808752001003210×5.0353410×3.3
1.34
CKA351401000490180140354×08353510×3.5
3.28
CKA401007805602001003410×5.0403410×3.3
1.2
CKA401108507001801103210×5.0403410×3.3
1.19
CKA5012510004901801253614×5.5503514×3.8
2.21
CKA5013010505601801303614×5.5503814×3.8
3.02
CKA5516020004551501605216×6.0555516×4.3
6.96
CKA5813010504901801303614×5.5583814×3.8
2.6

CKB

  CK-B系列为无轴承支撑外环两端面带键槽的楔块式单向离合器。径向尺寸与标准轴承尺寸相同。使用 时需配合轴承安装,以承受轴向负载与径向负载。出厂时已加注润滑脂。

  标准安装方式为已型号与轴承同轴并排,相同的公差要求。内环与轴用键联结,外环尺寸公差为 h7与公差为H7的机壁配合,外环两侧端面键用于固定外环与机壁以传递扭矩。

  该系列常用于包装、印刷、食品、医疗、纺织、化工等机械设备上。






型号额定扭矩超越极限转速外形尺寸〔mm〕选配轴承重量〔kg〕
〔N·m〕〔r/min〕外环尺寸内环尺寸GB/T276-1994

 内环 外环DBbw× twdCbn×tn

〔h7〕〔H7〕
CKB104254150050042238×1.510243×1.463020.12
CKB154254150050042238×1.515243×1.463020.17
CKB174772150050047238×1.517243×1.463030.21
CKB205295120045052238×1.520244×1.863040.25
CKB2562145120045062238×1.525244×1.863050.35
CKB3062166100040062238×1.530244×1.862060.32
CKB3572232100040072238×1.535245×2.362070.43
CKB40803881000400803112×3.540326×2.862080.71
CKB4585462800300853112×3.545326×2.862090.77
CKB5090504800300903112×3.5503210×3.362100.83
CKB551006007002501003112×3.5553210×3.362111.02
CKB601106806002001103112×3.5603210×3.362121.26
CKB7012512206002001253812×3.5703912×3.362141.94
CKB8014015805001501403812×3.5803912×3.362162.39
CKB9016020805001501603812×3.5903912×3.362183.17
CKB3072232100040072278×2.030278×2.063060.42
CKB35803881000400803112×2.5353110×2.663070.75
CKB3585462800300853110×2.33531
62090.76
CKB4090504800300903212×3.540336×2.863080.92
CKB451006007002501003614×4.5453614×2.263090.89

CKC

  CK-C系列为无轴承支撑的楔块式单向离合器。径向尺寸与标准轴承尺寸相同。使用时需配合轴承安装, 以承受轴向负载与径向负载。出厂时已加注润滑脂。

  标准安装方式为CK-C型号与轴承同轴并列,相同的公差要求。内环与轴用键联结,外环尺寸公差为n6 须与公差为K7的机壁过盈配合,但机壁的刚度要足够。

  该系列常用于包装、印刷、食品、医疗、纺织、化工等机械设备上




型号额定扭矩〔N.m〕超越极限转速外形尺寸〔mm〕选配轴承重量
〔r/min〕外环尺寸内环尺寸GB/T276-1994〔kg〕
内环外环DBdCbn×tn

〔h7〕〔H7〕

CK-C2052501100420521520154×1.863040.2
CK-C2562801000400621525154×1.863050.21
CK-C3062951000400621530154×1.862060.25
CK-C35721321000400721535155×2.362070.37
CK-C40803001000400802240226×2.862080.48
CK-C4585358800300852245226×2.862090.52
CK-C50904308003009022502210×3.362100.56
CK-C-5510048070025010022552210×3.362110.72
CK-C6011053060020011022602210×3.362120.85
CK-C7012571260020012522702212×3.362141.07
CK-C80140118450015014026802612×3.362161.57
CK-C90160156050015016026902612×3.362182.09
CK-C30721321000400721630168×2.363060.41
CK-C4090695800300903040306×2.863080.49
CK-C42853588003008522422210×3.362090.51
CK-C6512060060020012022652212×3.362130.95

CKD

  CK-D及B200系列为无内环无轴承支撑的契块式单向离合器。径向尺寸与标准轴承尺寸相同。使用时需配合轴承安装,以保证轴和离合器外环的同心度,承受轴向与径向负载。使用时需加注润滑脂。其中CK-D为公制系列,B-200为英制系列。      外环与机壁用键槽方式安装。契块直接与安装轴承配合,安装轴公差h7,圆柱度0.01mm,硬度HRC56~60。

  该系列常用于包装机、制袋机、瓦楞纸生产线、减速机、提升机等机械设备上。


型号额定扭矩〔N·m〕超越极限转速〔r/min〕外形尺寸〔mm〕选配轴承重量
08/7276-1994WEIGHT
内环外环DdBbn× tn
〔kg〕
〔h7〕〔H7〕

CK-D17403316804254017254×2.562030.18
CK-D20475016804254720255×3.062040.25
CK-D25528412603405225255×3.062050.28
CK-D306220012603006230288×4.062060.45
CK-D357231812602257235288×4.062070.6
CK-D4080470126017080403210×562080.84
CK-D458047012601708045328×4.062080.8
CK-D4585470126017085453210×562090.91
CK-D509067084017090503210×562100.98
CK-D55100820840140100553810×562111.49
CK-D601101050840128110604210×562121.95
CK-D651201050840128120654210×562132.33
CK-1)701251188700128125704212×562142.45
B20333204050040   16.51254×2.562030.23
B204502040500
18.796255×3.062040.34
B205841530400
23.622255×3.062050.45
B2062001530350
32.766287×4.062060.68
B2073181360300
42.088287×4.062070.8
B2084701360200
46.7613210×4.562080.91
B2094701360200
46.7613210×4.562090.95
B2106701020200
56.1093210×4.562101
B2116701020200
56.1093210×4.562111.4
B21210501000180
70.0294210×4.562121.8
B21310501000180
70.0294210×4.562132.3
B2141188860180
79.3564212×4.562142.4


CKL

特性

  CK-L系列为楔块式单向离合器,内含滑动轴承支撑。主要用在转速较低和安装空间不足等场合,使用时需提供润滑脂。  该系列可与齿轮、链轮、曲柄等联结,但不能作联轴器使用。定购时请注明自A向视之内环旋转方向。      广泛应用在印刷、包装、纺织等设备上,实现超越、定位分度、逆止功能。


型号额定扭矩〔N·m〕超越极限转速外形尺寸〔mm〕重量
〔r/min〕〔kg〕
内环外环dd1〔F8〕DD1FHLmnbw×twbn×tn
〔H7〕〔h7〕
CK-L1560861260765151560262532701.3214×2.54×1.50.58
CK-L20722251050680202072383338821.7296×3.56×2.81.17
CK-L2585330840552.5252585453340851.72814×4.58×3.31.67
CK-L3085330840550303085483535851.7318×48×3.31.78
CK-L3095490700340303095603741922.2308×48×3.32.5
CK-L4011590056025540401156537501002.73012×512×3.33.6
CK-L45135124049025545451357541541122.73514×5.514×3.86

CKN

        CK-N系列为不含油封及无轴承支撑的楔块式单向离合器,适用于低运转速度。

        安装时,螺栓与摆杆槽孔的间隙为槽孔的1%宽度,摆杆与离合器在安装后绝不可有内应力存在(安装时 螺栓不可将扭力臂轴向锁住,径向也要留有间隙,使得没有弯曲应力施加于轴承及摆杆上)。

        CK-N系列主要应用于包装、印刷设备上的防止逆转,定位给料;可在最小的空间内提供较大的扭矩。


型号额定扭矩超越极限转速外形尺寸〔mm〕重量
〔N·m〕〔r/min〕dDD1CLL 1L 2L 3HH1H2〔kg〕


〔H7〕
CK-N256213750025626816251234M108073
1.8
CK-N25100435400251001064832154018113102.5352.5
CK-N301004354003010010648321540181131.205352.4
CK-N35100435400351001064832154018113102.5352.3
CK-N401251035300401251325236156018125115354
CK-N451251035300451251325236156018125115353.9
CK-N501251035300501251325236156018125115353.8
CK-N551251035300551251325236156018125115353.7
CK-N601501290250601501615440157018140130356.2
CK-N701501290250701501615440157018140130356.1
CK-N801803900200801801907050207025165150309.6
CK-N901803900200901801907050207025165150309.5
