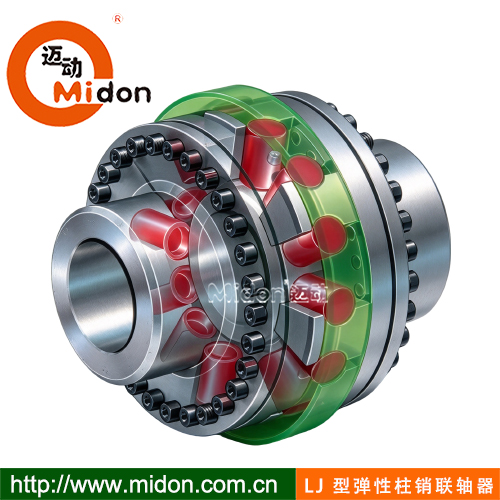

LJ 型径向弹性柱销联轴器、弹性套销联轴器
LJ 型径向弹性柱销联轴器（执行标准 JB/T7849-95），依靠径向布置的非金属弹性柱销传递扭矩，是重载工况优选弹性传动件。
核心特性优势
承载能力强：柱销受力接触面积大，可传递大转矩，适合矿山、冶金、起重输送等重载设备工况，可靠性高。
拆装维护便捷：更换弹性柱销无需移动主机两轴，不用拆卸电机、减速机，减少停机维修时间，大幅降低检修成本。
缓冲减振、吸震降噪：弹性柱销具备弹性，可缓冲冲击载荷，削弱振动，降低传动噪音，适配有冲击、载荷波动的传动系统。
补偿两轴偏移：可补偿轴向、径向、角向的安装对中偏差，抵消安装误差，保护电机、减速机等主机轴承。
结构紧凑，免润滑：整体结构简单紧凑，弹性件无需加注润滑油，日常维护工作量小，不容易污染工况环境。
可选衍生型号：基础 LJ 基本型、LJD 单法兰型、LJZ 带制动轮型，适配带制动器、加长轴等不同设备安装需求.

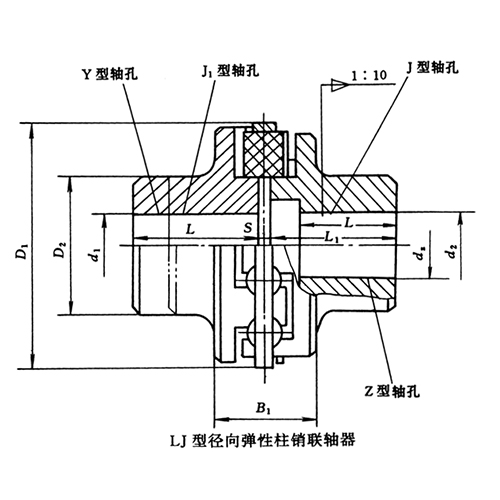

| 型号 TYPLE | 公称转矩 N.m | 许用转速 rpm | 轴孔直径 d1 d2 dz | 轴孔长度 | D1 | D2 | S | B1 | 许用补偿量 | 传动惯量 kg.m2 | 重量 kg | |||||
| Y型 | J1型 | J型 | Z型 | |||||||||||||
| L | L1 | L | X | Y | a | |||||||||||
| LJ1 | 1250 | 5000 | 25-48 | 62-112 | 44-84 | 62-112 | 44-84 | 158 | 75 | 4 | 84 | 1 | 1° | 1° | 0.026 | 11.9 |
| LJ2 | 2000 | 4400 | 30-56 | 82-112 | 62-84 | 82-112 | 60-8 | 178 | 85 | 4 | 88 | 1 | 1° | 1° | 0.051 | 19.3 |
| LJ3 | 3150 | 4000 | 30-65 | 82-142 | 60-107 | 82-112 | 60-84 | 200 | 100 | 4 | 96 | 1 | 1° | 1° | 0.091 | 23.5 |
| LJ4 | 4500 | 3500 | 30-75 | 82-142 | 60-107 | 82-112 | 60-84 | 224 | 120 | 4 | 100 | 1 | 1° | 1° | 0.166 | 31.4 |
| LJ5 | 6300 | 3000 | 40-95 | 112-172 | 84-132 | 112-172 | 84-132 | 260 | 140 | 4 | 114 | 1 | 1° | 1° | 0.34 | 52.3 |
| LJ6 | 12500 | 2600 | 50-110 | 112-212 | 84-167 | 112-212 | 84-167 | 320 | 170 | 6 | 118 | 1.5 | 1° | 0.65° | 0.8 | 79 |
| LJ7 | 20000 | 2500 | 60-120 | 142-212 | 107-167 | 142-212 | 107-167 | 380 | 190 | 6 | 136 | 1.5 | 1° | 0.65° | 1.9 | 125 |
| LJ8 | 31500 | 2300 | 70-140 | 142-252 | 107-202 | 142-252 | 107-202 | 420 | 220 | 6 | 142 | 1.5 | 1° | 0.65° | 3.1 | 171 |
| LJ9 | 45000 | 2100 | 80-160 | 172-302 | 132-242 | 172-302 | 132-242 | 470 | 250 | 6 | 148 | 1.5 | 1° | 0.55° | 5.4 | 237 |
| LJ10 | 63000 | 1900 | 90-180 | 172-302 | 131-242 | 172-302 | 132-242 | 530 | 280 | 8 | 168 | 1.5 | 1° | 0.55° | 9.4 | 328 |
| LJ11 | 80000 | 1800 | 90-180 | 172-302 | 132-242 | 172-302 | 132-242 | 580 | 280 | 8 | 168 | 1.5 | 1° | 0.5° | 12.9 | 380 |
| LJ12 | 100000 | 1700 | 110-200 | 212-352 | 167-282 | 212-352 | 167-282 | 630 | 310 | 8 | 172 | 2 | 1° | 0.45° | 18.9 | 480 |
| LJ13 | 125000 | 1600 | 110-220 | 212-352 | 167-282 | 212-352 | 167-282 | 680 | 340 | 8 | 198 | 2 | 1° | 0.45° | 28 | 566 |
| LJ14 | 160000 | 1500 | 130-240 | 252-410 | 167-282 | 252-352 | 202-282 | 740 | 370 | 8 | 202 | 2 | 1° | 0.45° | 42 | 777 |
| LJ15 | 250000 | 1400 | 150-260 | 252-410 | 202-330 | 252-352 | 202-282 | 840 | 400 | 8 | 206 | 2 | 1° | 0.35° | 70 | 1080 |
| LJ16 | 355000 | 1200 | 160-260 | 302-410 | 242-330 | 302-352 | 240-282 | 980 | 400 | 8 | 212 | 2 | 1° | 0.35° | 110 | 1240 |
