首页 » 迈动产品 » 离合制动器 » 牙嵌电磁离合器

产品 介绍Product

产品名称：

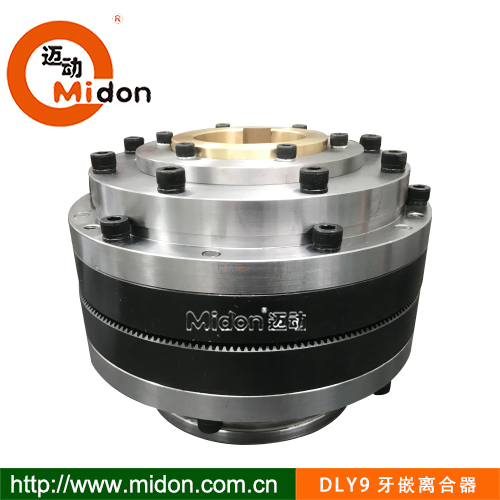

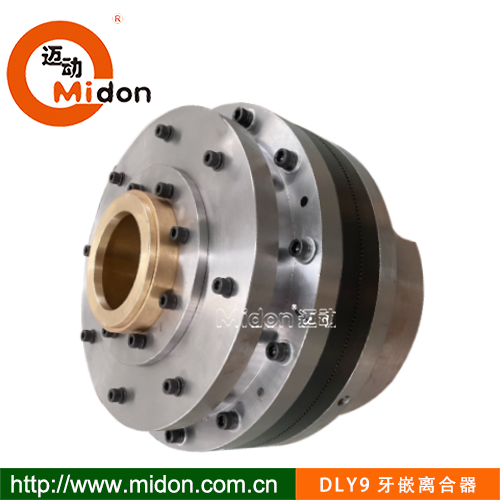

DLY9 牙嵌式电磁离合器
产品特性：
迈动工业牙嵌式离合器--用两半离合器端面上的牙互相嵌合或脱开以达到主、从动轴的离合、牙有矩形、梯形、三角形、锯齿形和螺旋形等几种形式。由于同时参与嵌合的牙数多，故承载较高，适用范围广泛.外形尺寸小，传递转矩大，接合后主从动轴无相对滑动，传动比不变。但接合时有冲击，适合于静止接合，或转速差较小时接合(对矩形牙转速差≤10r/min，对其余牙形≤300r/min)，主要用于低速机械的传动轴系.
品牌：
迈动工业
材质：
45钢，调质
表面：
发黑，注PU
寿命：
2
包装：
迈动工业纸箱密封包装
起订量：
1
交期：
标准产品备有现货库存，批量生产2~3周交货
  • 技术参数Parameter
  • 技术支持Support
  • 使用说明Direction
  • 购买咨询Consultancy
  • 支付问题Pay
  • 发票与保修I & M
  • 其它问题Other

DLY9 牙嵌式电磁离合器

   牙嵌式离合器由两个端面上有牙的半离合器组成，一个半离合器固定在主动轴上，另一个半离合器用导键 或花键与从动轴联接，并通过操纵机构使其做轴向移动，从而起到离合作用。为了对中，在主动轴的半离合器上固定有滑环，从动轴可在滑环中自由转动。离合器的操纵可以通过手动杠杆、液压、气动或电磁的吸力等方式进行。

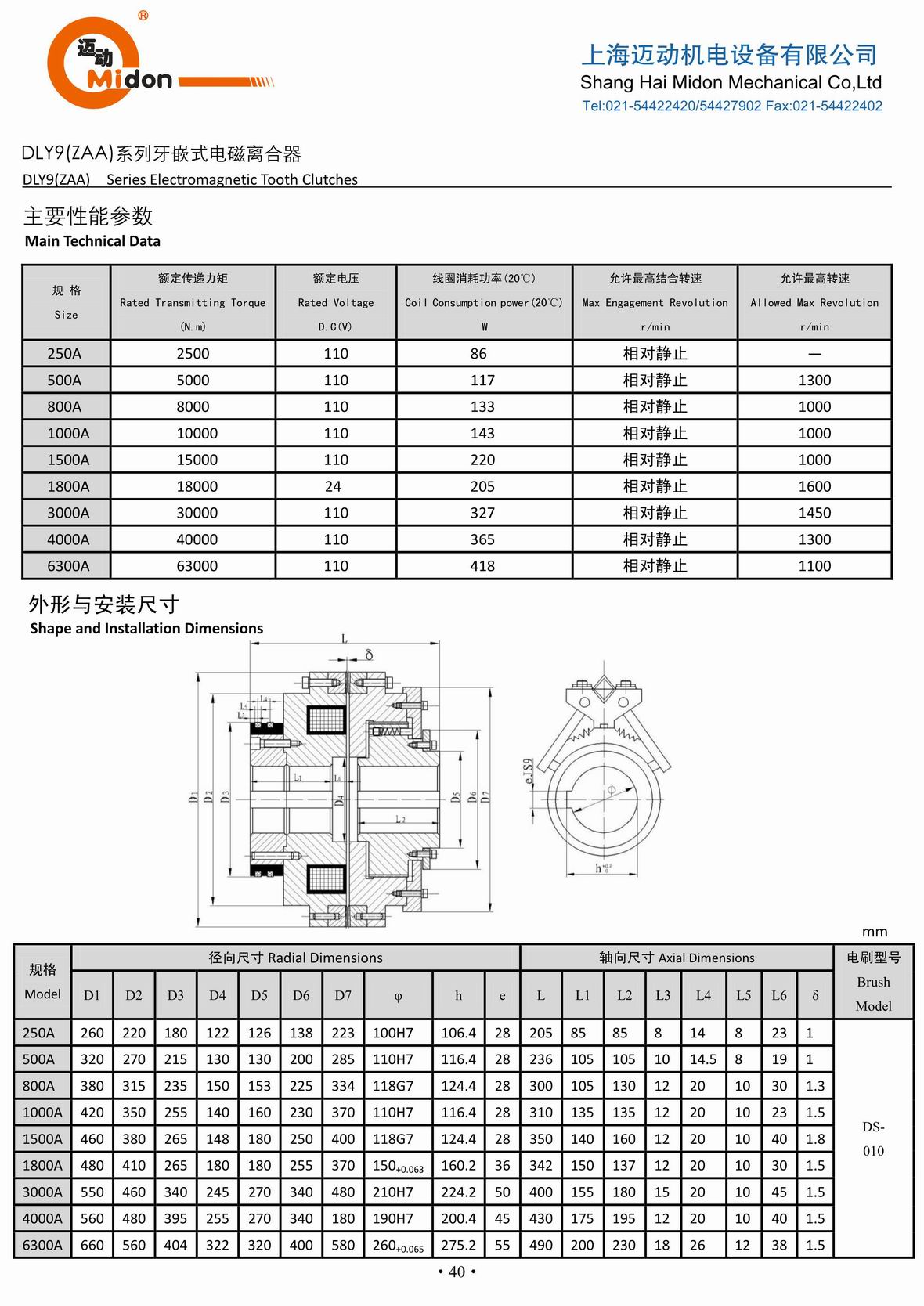

规 格
Size 		额定传递力矩
Rated Transmitting Torque (N.m) 		额定电压
Rated Voltage D.C(V) 		线圈消耗功率(20℃)
Coil Consumption power(20℃)  W 		允许最高结合转速
Max Engagement Revolution  r/min 		允许最高转速
Allowed Max Revolution r/min
DLY9-250A 250011086相对静止 —
DLY9-500A 5000110117相对静止 1300
DLY9-800A 8000110133相对静止 1000
DLY9-1000A 10000110143相对静止 1000
DLY9-1500A15000110220相对静止 1000
DLY9-1800A1800024205相对静止 1600
DLY9-2500A25000110285相对静止 1500
DLY9-3000A 30000110327相对静止 1450
DLY9-4000A 40000110365相对静止 1300
DLY9-6300A 63000110418相对静止 1100

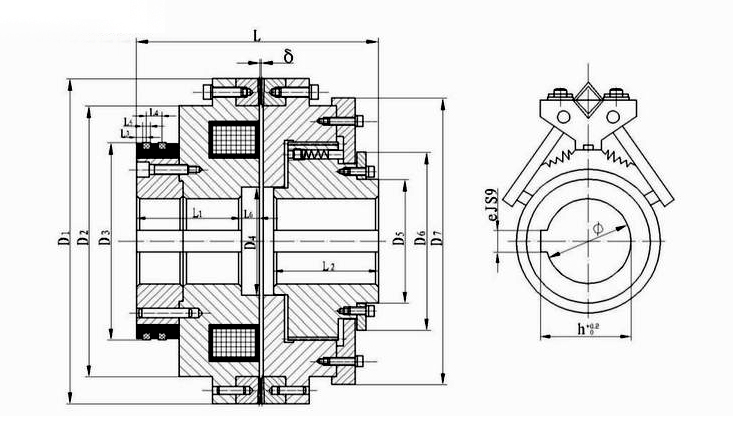

规格Model 径向尺寸Radial Dimensions 轴向尺寸Axial Dimensions 电刷  型号
D1 D2 D3 D4 D5 D6 D7 φ h e L L1 L2 L3 L4 L5 L6 δ DS- 010
250A 260220180122126138223100H7 106.42820585858148231
500A 320270215130130200285110H7 116.4282361051051014.58191
800A 380315235150153225334118G7 124.428300105130122010301.3
1000A 420350255140160230370110H7 116.428310135135122010231.5
1500A 460380265148180250400118G7 124.428350140160122010401.8
1800A 480410265180180255370150+0.063 160.236342150137122010301.5
2500A500340455244380340420210H7 18050380180155152012101.5
3000A 550460340245270340480210H7 224.250400155180152010451.5
4000A 560480395255270340180190H7 200.445430175195122010401.5
6300A 660560404322320400580260+0.065 275.255490200230182612381.5

哪里有牙嵌式离合器？
上海迈动机电专业产产销牙嵌式离合器，并提供一流的技术和服务支持。
