产品 介绍Product

产品名称:

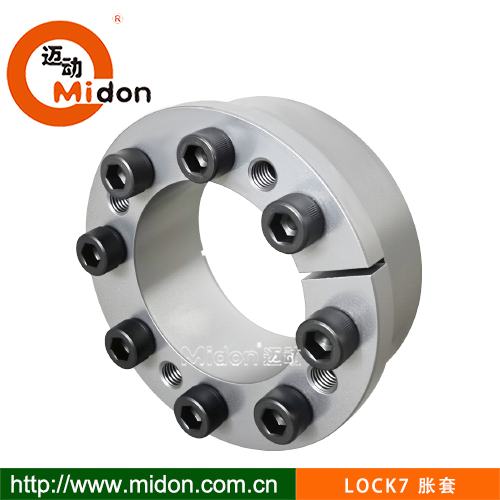

LOCK7胀套 LOCK7涨紧套 Z8胀套 Z8涨紧套 TLK133涨紧套
产品特性:
1、实现无间隙免键联接,无需键槽,100%品质保证。
2、具有省时高效,避免传统隐性公差损坏;
3、具有高精度,大扭矩,自动调节中心作用;
4、45#钢调质研磨,反复涨紧弹性好。
5、备有现货库存,批量生产2~3周交货期。
品牌:
迈动工业
材质:
45#钢
表面:
经精加工后调质研磨,表面光洁。
寿命:
正常使用2~3年
包装:
迈动工业纸箱密封包装
起订量:
1
交期:
标准产品备有现货库存,批量生产2~3周交货
  • 技术参数Parameter
  • 技术支持Support
  • 使用说明Direction
  • 购买咨询Consultancy
  • 支付问题Pay
  • 发票与保修I & M
  • 其它问题Other


迈动工业——LOCK7胀紧套

LOCK7胀紧套类似于:Z8   TLK133 HA2  ,LOCK7胀紧套经调质精加工后研磨处理,光洁,弹性能好,全部塑袋密封纸包装。

LOCK3型胀紧套基本尺寸参数

LOCK7
尺寸Dimensions
所受扭力Performances
压强Pression
螺丝规格Ciamping screwsDIN-12.9

d×D

[mm]

L1

[mm]

L2

[mm]

L3

[mm]

B

[mm]

D1

[mm]

Mt

[Nm]

Ft

[N]

Pw

[P/mm]

Pn

[P/mm]

Qty


Type

Ms

[mm]

20×47172228345628000280220955M6×2017
22×47172228345628000300200955M6×2017
24×50172228345928000330180905M6×2017
25×501722283459340004202101056M6×2017
28×55172228346434000470190956M6×2017
30×55172228346434000500175956M6×2017
32×601722283469450007202201158M6×2017
35×601722283469450007902001158M6×2017
38×651722283474450008501851058M6×2017
40×651722283474450009001751058M6×2017
42×7520253341847300015302251257M8×2541
45×7520253341847300016502151257M8×2541
48×8020253341897300017602001207M8×2541
50×8020253341897300018301951207M8×2541
55×8520253341948350023002001308M8×2541
60×9020253341998350025101851258M8×2541
65×95202533411049400030601901309M8×2541
70×1102430405011913300046702101358M10×3083
75×1152430405012413300050001951258M10×3083
80×1202430405012913000053001851258M10×3083
85×1252430405013414800063001951359M10×3083
90×1302430405013914800067501851309M10×3083
95×13524304050144166000790019513510M10×3083
100×1452632445615419400098002001408M12×30145
110×15526324456164194000106001801308M12×30145
120×16526324456174216000130001851359M12×30145
130×180344054641892900001890017512512M12×30145
140×19034405468199290000205001651309M12×45230
150×200344054682093330002500017513010M12×45230
160×210344054682193620002900018013511M12×45230
170×22544506478234400003400014010512M14×40230
180×23544506478244400003600013510512M14×45230
190×25044506478259500004750016012015M14×45230
200×26044506478269500005000015011515M14×45230



【迈动工业】相关产品
胀紧套多锲论、链条、齿轮
LOCK1迈动胀紧套LOCK4迈动胀紧套LOCK7迈动胀紧套LOCK19迈动胀紧套 迈动齿轮(MI~M6)
LOCK2迈动胀紧套LOCK5迈动胀紧套LOCK8迈动胀紧套LOCK20迈动胀紧套迈动板式链条
LOCK3迈动胀紧套LOCK6迈动紧胀套LOCK18迈动胀紧套迈动惰轮J型迈动多锲论
皮带轮同步轮
迈动锥套皮带轮SPZ(1、2)槽迈动锥套皮带轮SPA(1、2)槽迈动锥套皮带轮(SPB(1、2)槽迈动锥套皮带SPC(3、4)槽L型迈动直孔同步轮
迈动锥套皮带轮SPZ(3、4)槽迈动锥套皮带轮SPA(3、4)槽迈动锥套皮带轮SPB(3、4)槽 迈动锥套皮带轮SPC(5、6)槽H型迈动直孔同步轮
迈动锥套皮带轮SPZ(5、6)槽迈动锥套皮带轮SPA(5、6)槽迈动锥套皮带轮(SPB(5、6)槽迈动锥套皮带轮SPC(8、10)槽XL型迈动直孔同步轮
链轮同步轮
迈动 06B 08B系列涨紧式锥套链轮美标链轮(40、50欧标(06B、08B)系列直孔链轮 T5型迈动同步轮5M迈动同步轮
迈动 10B 12B系列涨紧式锥套链轮美标链轮(60、80)欧标(10B、12B)系列直孔链轮T10型迈动同步轮 8M迈动同步轮
迈动 16B 20B系列涨紧式锥套链轮美标链轮(100、120)欧标(16B、20B)系列直孔链轮AT5型迈动同步轮 14M迈动同步轮
迈动 24B 28B系列涨紧式锥套链轮美标链轮(140、160)欧标(24B、28B)系列直孔链轮AT10型迈动同步轮20M迈动同步轮





迈动工业——胀紧套使用方法


.胀套安装前的准备工作



结合件的尺寸、公差和表面粗糙度应符合表A1要求
结合表面必须清洁、无污物、无腐蚀和无损伤。
在清洗后的胀套结合表面上均匀涂一层薄润滑油(不含二硫化钼添加剂)


.胀套的安装
把被联结件推移到轴上,使达到设计规定的位置。
将拧松螺钉的胀套平滑装入联结孔处,要防止结合件的倾斜,然后将螺钉拧紧。


.拧紧胀套螺钉的方法
使用扭矩扳手,按对角、交叉的原则均匀地拧紧。
螺钉的拧紧力矩MA值按技术参数中的规定,并按下列步骤拧紧:
a.
1/3MA值拧紧 b.1/2MA值拧紧
c.
MA值拧紧 d.MA值检查全部螺钉


.胀套的拆卸
拆卸时先逐级对角松开全部螺钉,但不要将螺钉全部拧出。

利用拆卸螺孔,旋入相应螺钉,或顶、或拉,使胀套松动后即可取出。



.胀套的防护
安装完毕后,在胀套外露端面及螺钉头部涂上一层防锈油脂。
在露天作业或工作在较差环境的机器,应定期在外露的胀套端面上涂防锈油脂。
需在腐蚀介质中工作的胀套,应采取专门的防护(如加盖板、密封罩等),以防胀套锈蚀。
