伺服联轴器,平紧式联轴器,梅花星形联轴器
(弹性星形)伺服联轴器:高疲劳抵抗,等速回转。允许平行偏差0.25mm,角度偏差5°,轴向偏差±0.25mm。有铝合金和不锈钢材料可供选择,一体化、小型、低惯量,广泛应用于编码器及微型电机的传动联结。产品广泛应用于冶金,石油,矿山,纺织,印刷,建材,化工等行业。
MD1系列 迈动(弹性星形)伺服联轴器 | |||||||||||||||||
型号 Model | d1/d2 | D | L | L1 | L2 | L3 | M | 拧力矩n.m | 额定扭矩 | 最大扭矩 | 最高转速 | 惯性力矩 | 静态扭矩刚性 | 径向偏差 | 轴向偏差 | 角向偏差 | 重量 |

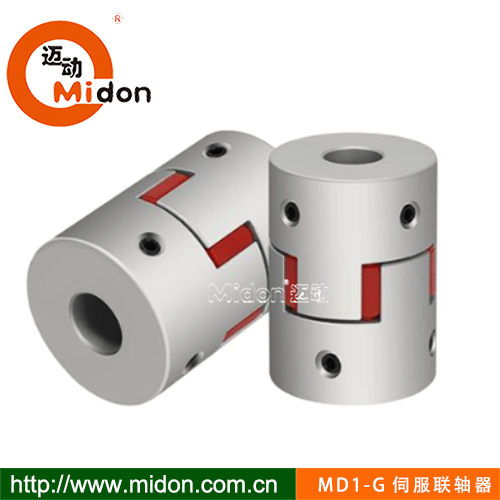

MD1-G30 | 8~16 | 30 | 35 | 11 | 13 | 5 | M4 | 1.7 | 7.4 | 14.8 | 15000 | 8.5×10-4 | 72 | 0.02 | +0.6 0 | 1.0 | 46 |
MD1-G40 | 14~24 | 40 | 66 | 25 | 16 | 10 | M5 | 4 | 9.5 | 19 | 13000 | 1.1×10-3 | 550 | 0.02 | +0.80 0 | 1.0 | 148 |
MD1-G55 | 14~28 | 55 | 78 | 30 | 18 | 10 | M5 | 4 | 34 | 68 | 10500 | 4.4×10-3 | 1500 | 0.02 | +0.80 0 | 1.0 | 350 |
MD1-G65 | 19~38 | 65 | 90 | 35 | 20 | 15 | M8 | 15 | 95 | 190 | 8300 | 9.0×10-3 | 2800 | 0.02 | +0.80 0 | 1.0 | 572 |
MD1-G80 | 24~45 | 80 | 114 | 45 | 24 | 15 | M8 | 15 | 135 | 270 | 7000 | 1.8×10-2 | 3500 | 0.02 | +1.00 0 | 1.0 | 950 |
MD1-G95 | 30~55 | 95 | 126 | 50 | 26 | 20 | M8 | 15 | 230 | 460 | 6000 | 2.0×10-2 | 4600 | 0.02 | +1.00 0 | 1.0 | 1800 |
MD1-G105 | 35~60 | 105 | 140 | 56 | 28 | 20 | M8 | 15 | 380 | 760 | 5500 | 3.2×10-2 | 5800 | 0.02 | +1.00 0 | 1.0 | 2400 |
![]() ![]() | |||||||||||||||||
型号 Model | d1/d2 | D | L | L1 | L2 | L3 | M | 拧力矩n.m | 额定扭矩 | 最大扭矩 | 最高转速 | 惯性力矩 | 静态扭矩刚性 | 径向偏差 | 轴向偏差 | 角向偏差 | 重量 |

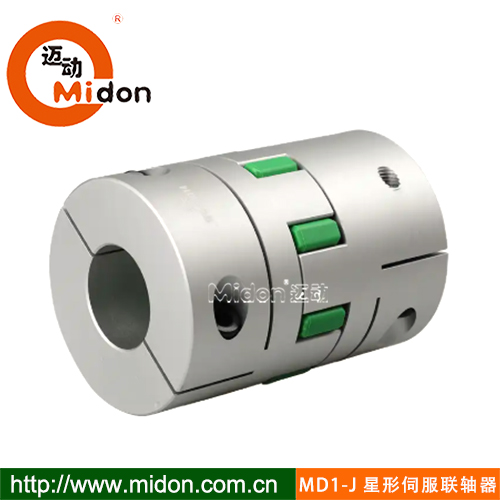

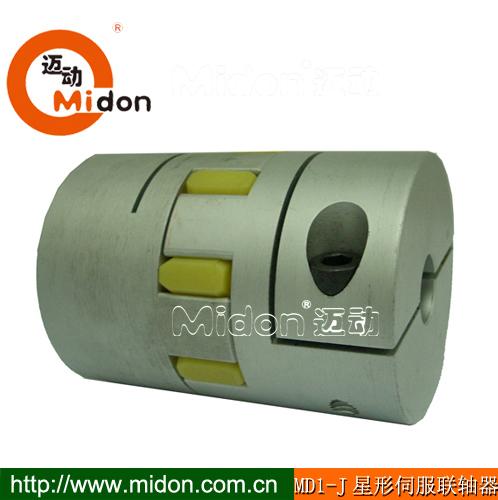

MD1-J30 | 8~16 | 30 | 35 | 11 | 13 | 5 | M4 | 1.7 | 7.4 | 14.8 | 12000 | 8.5×10-4 | 72 | 0.02 | +0.6 0 | 1.0 | 50 |
MD1-J40 | 14~24 | 40 | 66 | 25 | 16 | 10 | M6 | 8 | 9.5 | 19 | 10000 | 1.1×10-3 | 550 | 0.02 | +0.80 0 | 1.0 | 156 |
MD1-J55 | 14~28 | 55 | 78 | 30 | 18 | 11 | M6 | 8 | 34 | 68 | 8000 | 4.4×10-3 | 1500 | 0.02 | +0.80 0 | 1.0 | 362 |
MD1-J65 | 19~38 | 65 | 90 | 35 | 20 | 12 | M8 | 15 | 95 | 190 | 6000 | 9.0×10-3 | 2800 | 0.02 | +0.80 0 | 1.0 | 582 |
MD1-J80 | 24~45 | 80 | 114 | 45 | 24 | 16 | M8 | 15 | 135 | 270 | 4600 | 1.8×10-2 | 3500 | 0.02 | +1.00 0 | 1.0 | 966 |
MD1-J95 | 30~55 | 95 | 126 | 50 | 26 | 18 | M10 | 25 | 230 | 460 | 3800 | 2.0×10-2 | 4600 | 0.02 | +1.00 0 | 1.0 | 1820 |
MD1-J105 | 35~60 | 105 | 140 | 56 | 28 | 21 | M12 | 35 | 380 | 760 | 3400 | 3.2×10-2 | 5800 | 0.02 | +1.00 0 | 1.0 | 2430 |
伺服联轴器的安装使用方法:
1. 安装前应首先检查原动机和工作机两轴是否同心,两轴表面是否有包装纸和碰伤,联轴器两个半联轴节内孔是否有杂物,内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净,碰伤用细锉处理好。然后检查两个半联轴节的内孔直径和长度是否同原动机、工作机的直径和轴伸长度尺寸相符。
2. 为了便于安装,最好是将两个半联轴节放在120--150的保温箱或油槽中进行预热,使内孔尺寸涨大很容易装上。安装后保证轴头不能凸出半联轴节端面,以齐平为好。检测两半联轴节之间的距离:
3.安装螺栓:把螺栓从法兰盘小孔外侧穿入,从另一件法兰盘大孔外侧穿出套上缓冲套、弹性垫圈、扭上螺母,用扳手将螺母把紧。如安装不适或拆除更换,又不损伤轴及半联,安装完毕后,转动自如无别劲为好。
4. 操作工须知:在启动设备前应先检查联轴器的螺母是否有松动或脱落,如有要及时将螺母用扳手把紧。应先空载启动设备1分钟后将负载管线阀门打开;停机顺序相反。(请每月将联轴器外部用机油涂刷一遍)。
