MD1-Z涨紧式（星形弹性）伺服联轴器，丝杆联轴器，伺服联轴器,平紧式联轴器，梅花星形联轴器
（弹性星形）伺服联轴器:高疲劳抵抗，等速回转。允许平行偏差0.25mm,角度偏差5°，轴向偏差±0.25mm。有铝合金和不锈钢材料可供选择，一体化、小型、低惯量，广泛应用于编码器及微型电机的传动联结。产品广泛应用于冶金，石油，矿山，纺织，印刷，建材，化工等行业。

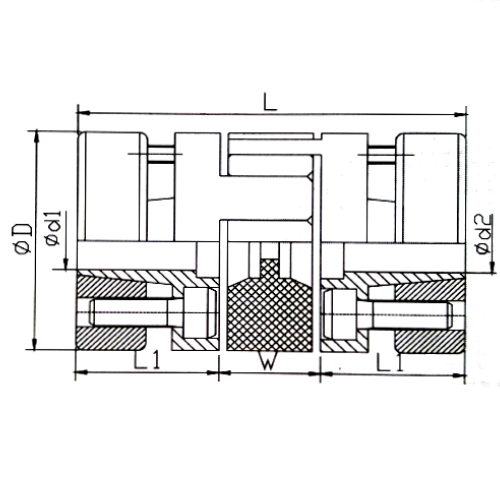

| 型号 Model | d1/d2 | D | L | W | L1 | M | 拧力矩 n.m | 额定 扭矩 | 最大 扭矩 | 最高 转速 | 惯性 力矩 | 静态扭 矩刚性 | 径向 偏差 | 轴向 偏差 | 角向 偏差 | 重量 |
| MD1-Z30 | 8~14 | 30 | 50 | 13 | 18.5 | M3(4) | 1.3 | 7.4 | 14.8 | 20000 | 8.7×10-4 | 510 | 0.02 | +0.6 0 | 1 | 50 |
| MD1-Z40 | 11~20 | 40 | 66 | 16 | 25 | M4(6) | 2.7 | 9.5 | 19 | 15000 | 1.12×10-3 | 550 | 0.02 | +0.8 0 | 1 | 120 |
| MD1-Z55 | 14~28 | 55 | 78 | 18 | 30 | M5(4) | 6 | 34 | 68 | 13000 | 4.5×10-3 | 1510 | 0.02 | +0.8 0 | 1 | 280 |
| MD1-Z65 | 19~38 | 65 | 90 | 20 | 35 | M5(8) | 6 | 95 | 190 | 10500 | 9.1×10-3 | 2800 | 0.02 | +0.8 0 | 1 | 450 |
| MD1-Z80 | 24~45 | 80 | 114 | 24 | 45 | M6(8) | 10 | 135 | 270 | 8600 | 1.9×10-2 | 3600 | 0.02 | +1.0 0 | 1 | 960 |
| MD1-Z95 | 30~50 | 95 | 126 | 26 | 50 | M8(4) | 35 | 230 | 460 | 7500 | 2.2×10-2 | 4700 | 0.02 | +1.0 0 | 1 | 2310 |
| MD1-Z105 | 35~60 | 105 | 140 | 28 | 56 | M8(4) | 35 | 380 | 760 | 6000 | 3.3×10-2 | 5800 | 0.02 | +1.0 0 | 1 | 3090 |
