首页 » 迈动产品 » 联轴器 » 梅花联轴器

产品 介绍Product

产品名称:

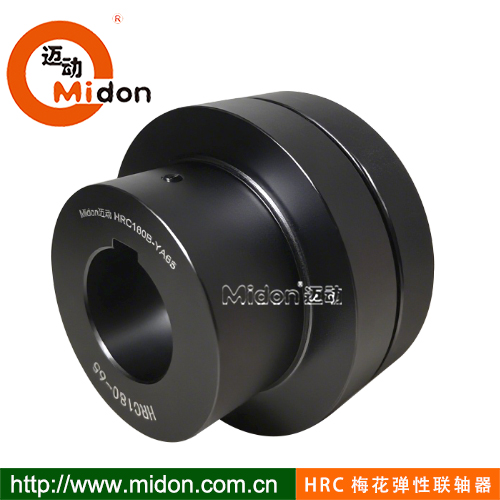

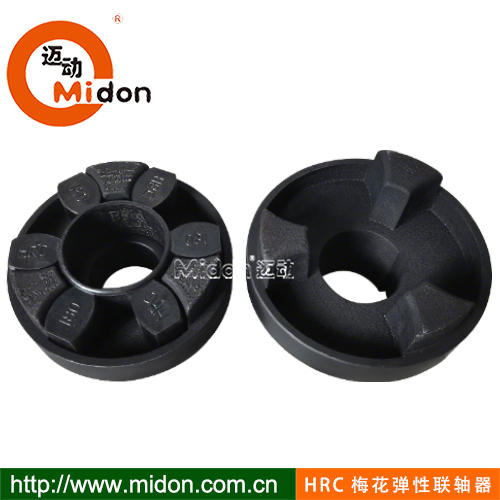

HRC梅花弹性联轴器
产品特性:
HRC梅花弹性联轴器特点:
1、 性价比高,具有缓冲减振性能,角向补偿,好拆装
2、 具有扭力大,是输出大功率的理想产品,适合于工矿机械设备的使用;
3、 联轴器的内径分为:直孔式(B型)、锥孔式(F、H型),具有更换拆装便捷准确的优点。
4、在扭力传递中,它属弧线接触,具有缓冲、减震吸震、使用寿命长等特性。
5、主要材质是:HT250灰口铸铁,是一种通用、耐用、实惠,配上锥套易安装调整的联轴器。
6、常见于:风机、空压机、化纤、输送设备造
品牌:
迈动工业
材质:
HT250
表面:
经调质精加工后发黑处理,表面光洁。
寿命:
正常使用2~3年
包装:
迈动工业纸箱密封包装
起订量:
1
交期:
标准产品备有现货库存,批量生产2~3周交货
  • 技术参数Parameter
  • 技术支持Support
  • 使用说明Direction
  • 购买咨询Consultancy
  • 支付问题Pay
  • 发票与保修I & M
  • 其它问题Other


 HRC梅花弹性联轴器特点:


   1、 性价比高,具有缓冲减振性能,角向补偿,好拆装

   2、 具有扭力大,是输出大功率的理想产品,适合于工矿机械设备的使用;

   3、 联轴器的内径分为:直孔式(B型)、锥孔式(F、H型),具有更换拆装便捷准确的优点。

   4、在扭力传递中,它属弧线接触,具有缓冲、减震吸震、使用寿命长等特性。

   5、主要材质是:HT250灰口铸铁,是一种通用、耐用、实惠,配上锥套易安装调整的联轴器。

   6、常见于:风机、空压机、化纤、输送设备造纸机械等设备上,美国、日本、德国客户常用。






HRC系列梅花联轴器


规格Tape-Lock 锥套紧锁式H/F型直孔式B型

DIA

A

DIA
B
DIA
E
FGL1L2L3JT
轴套孔径CDBoreCD
Max最大Min最小Max最大Min最小
HRC7011082591923.5328212569603127186566.56829
HRC90110828918.523.5388263085653232.522.569.57682.529
HRC1101610421418.526.555837451121004545298210111938
HRC1301610421417.526.5603647551301055054358911814638
HRC150201250142333.56540506015011562614010713416042
HRC180251760163446.58046587018012577744914216618648
HRC2303020752539.552.51005277902251559985.559.5164.5202239.555
HRC2803525100355166.5115609010527520611910674.5207.5247285.567




联轴器及选型功率表


速度

r/min

HRC70HRC90HRC110HRC130HRC150HRC180HRC230HRC280
1000.330.841.683.36.289.9520.933
2000.661.683.356.612.619.941.965
4001.323.346.713.225.139.883.8132
6001.985.0310.119.837.759.7126198
7202.376.0312.123.845.271.6151238
8002.646.713.426.450.379.6168264
9603.178.0416.131.760.395.5201317
12003.961020.139.675.4119251396
14404.751224.147.590.5143302475
16005.2813.426.852.8101159335528
18005.9415.130.259.4112179377594
20006.616.833.566126199419660
22007.2618.436.972.6138219461726
24007.9220.140.279.2151239503
26008.5821.843.685.8163259545
28809.524.148.395181286

30009.925.150.399188298

360011.930.160.3118226


  额定扭矩(牛顿米)31.58016031560095020003150
最大扭矩(牛顿米)721803607201500235050007200
重量(KG)11.1755.467.1116.62650
优点:直孔/锥套涨紧式弹必联轴器,材料为HT250,性价比高,非常好装卸调整。
