DHM3 S型电磁失电制动器
㈠、主要特征是与Y系列电机配套成一种新型制动电机，广泛用于各种机械传动系统中。0.4S-5S规格为用手柄手动释放结构且手柄具有自锁功能；20S-60S规格为用螺钉手动释放结构。
㈡、制动器在下列条件下能可靠工作：
1、制动器安装地点海拔不超过2000m；
2、周围环境温度-5℃—+40℃；
3、周围介质中无爆炸危险，且无足以腐蚀金属和破坏绝缘的气体及导电尘埃；
4、制动器线圈电压波动不超过+5%和―15%额定电压；
5、在干式条件下工作。
㈢、安装：
1、安装时制动器必须清洗干净，摩擦面和制动器内部不得有油污和尘埃；
2、齿轮套不允许有轴向窜动。
主要性能参数
规格 | 0.4s | 0.8s | 1.5s | 3s | 4s | 8s | 15s | 20s | 30s | 45s | 60s |
YEJ电机机座号 | 71 | 80 | 90 | 100 | 112 | 132 | 160 | 180 | 200 | 225 | 250 |
额定静力矩（N.m） | 4 | 8 | 15 | 30 | 40 | 80 | 150 | 200 | 300 | 450 | 600 |
线圈功率P20℃(W) | 20 | 25 | 30 | 40 | 53 | 74 | 98 | 110 | 123 | 136 | 145 |
接通时间≦(ms) | 30 | 40 | 55 | 65 | 80 | 100 | 150 | 210 | 275 | 330 | 400 |
断开时间≦(ms) | 80 | 110 | 160 | 200 | 250 | 290 | 350 | 450 | 550 | 650 | 800 |
额定电压D.C.V | 99 | 170 | 90 | ||||||||
允许最高转速h(r/min) | |||||||||||

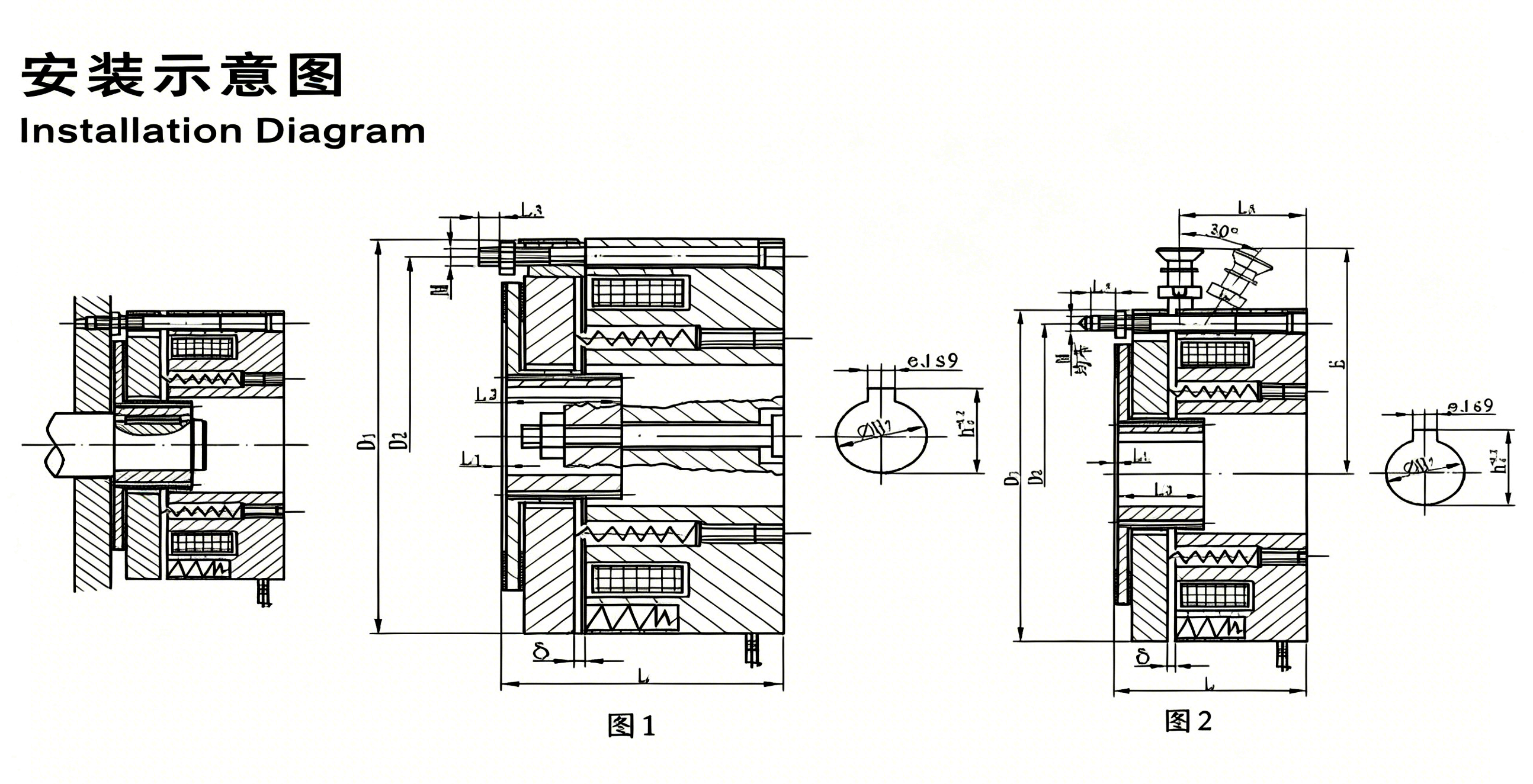

| 规格Model | 0.4S | 0.8S | 1.5S | 3S | 4S | 8S | 15S | 20S | 30S | 45S | 60S | |
| 径向尺寸 Radial Dimensions | D1 | 101 | 117 | 127 | 145 | 166 | 187 | 222 | 265 | 310 | 330 | 330 |
| D2 | 90 | 105 | 114 | 133 | 150 | 170 | 202 | 244 | 280 | 300 | 300 | |
| M | 3XM5 | 3XM5 | 3XM6 | 3XM6 | 3XM8 | 3XM8 | 4XM10 | 4XM10 | 4XM12 | 4XM12 | 4XM12 | |
| E | 105 | 124 | 134 | 134 | 166 | 175 | 232 | - | - | - | - | |
| Φ | 14.8 | 19.8 | 29.5 | 29.5 | 29.5 | 39.5 | 44.5 | 49 | 59 | 65 | 65 | |
| e | 5 | 6 | 8 | 8 | 8 | 12 | 12 | 14 | 18 | 18 | 18 | |
| h | 16.2 | 21.6 | 32.8 | 32.8 | 32.8 | 42.8 | 47.8 | 52.8 | 63.4 | 69.4 | 69.4 | |
| 轴向尺寸 Axial Dimensions | L | 44.2 | 47.3 | 56 | 56 | 60 | 74 | 86 | 100 | 112 | 124 | 150 |
| L1 | 2 | 2 | 3 | 3 | 3 | 3 | 4 | 3.5 | 3.5 | 3.5 | 3.5 | |
| L2 | 20 | 20 | 30 | 30 | 30 | 30 | 35 | 40 | 50 | 56 | 56 | |
| L3 | 25 | 31 | 36 | 36 | 39 | 48 | 58 | - | - | - | - | |
| ∮ | 0.2 | 0.3 | 0.4 | 0.4 | 0.5 | 0.5 | 0.6 | 0.6 | 0.8 | 0.8 | 0.8 | |
