8M同步轮锥套同步轮同步轮生产商同步轮型号尺寸同步轮图纸

迈动同步轮的优势特征：

1、传动准确，工作时无滑动，具有恒定的传动比；
　2、传动平稳，具有缓冲、减振能力，噪声低；
　3、传动效率高，节能效果明显；
　4、无滑差又节能，结构紧凑、宜于多轴传动、耐油、耐潮、不需要润滑。
　5、维护保养方便，不需润滑，维护费用低；
　6、速比范围大，具有较大的功率传递范围，可达几瓦到几百千瓦；
　7、可用于长距离传动，中心距可达10m以上；
　8、无污染，可在不允许有污染和工作环境较为恶劣的场所下正常工作。

本产品广泛应用于纺织、机床、烟草、通讯电缆、轻工、化工、冶金、仪表仪器、食品、矿山、石油、汽车等各行业各种类型的机械传动中。

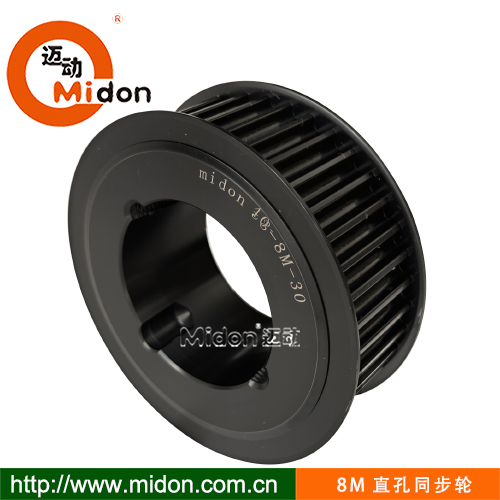

8M系列圆弧齿迈动锥套同步轮
节距P=8mm (Pitch)						8M - 20					8M - 30
节距P=8mm (Pitch)						带宽Belt=20mm 轮宽F=28mm					带宽Belt=30mm 轮宽F=38mm

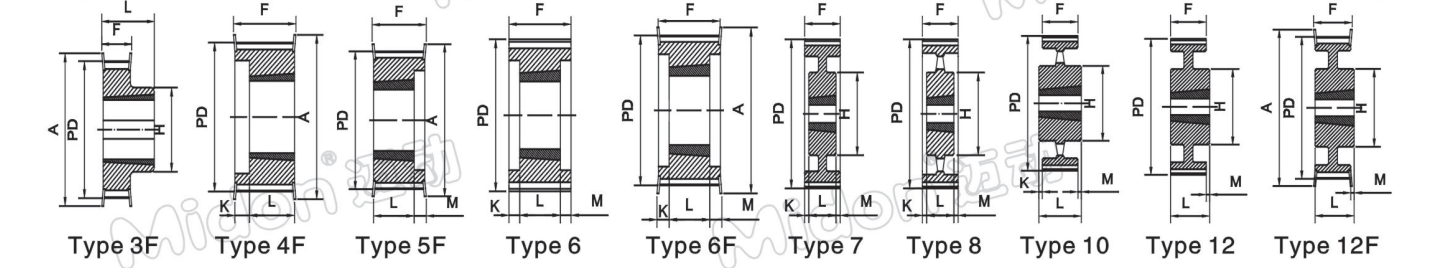

节径P.D	外径O.D	挡圈A	毂径H	缘径 G	材料Matarl	齿数-型号 Part Code	孔径 dmax	毂厚 L	图例Type	重量Wt(kg)	齿数-型号 Part Code	孔径 dmax	毂厚L	图例Type	重量Wt(kg)
56.02	54.65	60	-	37	45	22-8M-20 1108	28	22	4F	0.20	22-8M-30 1108	28	22	4F	0.27
61.12	59.75	66	-	44	45	24-8M-20 1108	28	22	4F	0.28	24-8M-30 1108	28	22	4F	0.34
66.21	64.84	70	-	45	45	26-8M-20 1108	28	22	4F	0.37	26-8M-30 1108	28	22	4F	0.47
71.30	70.08	75	-	50	45	28-8M-20 1108	28	22	4F	0.47	28-8M-30 1210	28	25	4F	0.48
76.39	75.13	83	-	58	45	30-8M-20 1108	28	22	4F	0.57	30-8M-30 1615	42	38	4F	0.48
81.49	80.16	87	-	63	45	32-8M-20 1610	42	25	4F	0.45	32-8M-30 1615	42	38	4F	0.65
86.58	85.22	91	-	64	45	34-8M-20 1610	42	25	4F	0.58	34-8M-30 1615	42	38	4F	0.82
91.67	90.30	97	-	68	45	36-8M-20 1610	42	25	4F	0.72	36-8M-30 1615	42	38	4F	1.03
96.77	95.39	102	-	72	45	38-8M-20 1610	42	25	4F	0.86	38-8M-30 1615	42	38	4F	1.23
101.86	100.49	106	-	76	45	40-8M-20 1610	42	25	4F	1.01	40-8M-30 1615	42	38	4F	1.46
112.05	110.67	120	93	-	45	44-8M-20 2012	50	32	3F	1.28	44-8M-30 2012	50	32	3F	1.48
122.23	120.86	128	96	-	45	48-8M-20 2012	50	32	3F	1.67	48-8M-30 2012	50	32	3F	1.96
142.60	141.23	150	110	-	45	56-8M-20 2012	50	32	3F	2.65	56-8M-30 2012	50	32	3F	3.04
162.97	161.60	168	110	137	45	64-8M-20 2012	50	32	12F	2.92	64-8M-30 2517	60	45	12F	4.55
183.35	181.97	192	110	158	45	72-8M-20 2012	50	32	12F	3.45	72-8M-30 2517	60	45	12F	4.70
203.72	202.35	-	110	180	HT250	80-8M-20 2012	50	32	12	3.32	80-8M-30 2517	60	45	12	4.75
229.18	227.81	-	110	204	HT250	90-8M-20 2012	50	32	12	4.38	90-8M-30 2517	60	45	12	6.13
285.21	283.83	-	125	254	HT250	112-8M-20 2517	60	45	12	8.83	112-8M-30 2517	60	45	12	9.12
366.69	365.32	-	125	336	HT250	144-8M-20 2517	60	45	12	12.34	144-8M-30 2517	60	45	12	13.84
427.81	426.44	-	170	402	HT250	168-8M-20 3020	75	51	10	13.60	168-8M-30 3020	75	51	10	15.2

8M系列圆弧齿迈动锥套同步轮
节距P=8mm (Pitch)						8M - 40					8M - 50
节距P=8mm (Pitch)						带宽Belt=40mm 轮宽F=48mm					带宽Belt=50mm 轮宽F=60mm
节径P.D	外径O.D	挡圈A	毂径H	缘径 G	材料Matarl	齿数-型号 Part Code	孔径 dmax	毂厚L	图例Type	重量Wt(kg)	齿数-型号Part Code	孔径 dmax	毂厚L	图例Type	重量Wt(kg)
56.02	54.65	60	-	37	45	22-8M-40 1108	28	22	4F	0.29	22-8M-50 1108	28	22	6F	0.31
61.12	59.75	66	-	44	45	24-8M-40 1108	28	22	4F	0.35	24-8M-50 1108	28	22	6F	0.35
66.21	64.84	70	-	45	45	26-8M-40 1108	28	22	4F	0.51	26-8M-50 1108	28	22	6F	0.55
71.30	70.08	75	-	50	45	28-8M-40 1210	28	25	4F	0.58	28-8M-50 1210	32	25	4F	0.68
76.39	75.13	83	-	58	45	40-8M-40 1615	42	38	4F	0.58	30-8M-50 1615	42	38	4F	0.69
81.49	80.16	87	-	63	45	32-8M-40 1615	42	38	4F	0.77	32-8M-50 1615	42	38	4F	0.89
86.58	85.22	91	-	64	45	34-8M-40 1615	42	38	4F	0.97	34-8M-50 1615	42	38	4F	1.12
91.67	90.30	97	-	68	45	36-8M-40 1615	42	38	4F	1.20	36-8M-50 1615	42	38	4F	1.38
96.77	95.39	102	-	72	45	38-8M-40 1615	42	38	4F	1.43	38-8M-50 1615	42	38	4F	1.63
101.86	100.49	106	-	76	45	40-8M-40 1615	42	38	4F	1.39	40-8M-50 2012	50	32	4F	1.32
112.05	110.67	120	93	-	45	44-8M-40 2012	50	32	3F	1.65	44-8M-50 2012	50	32	5F	1.83
122.23	120.86	128	96	-	45	48-8M-40 2012	50	32	3F	2.24	48-8M-50 2012	50	32	5F	2.52
142.60	141.23	150	110	-	45	56-8M-40 2012	50	32	3F	3.40	56-8M-50 2517	60	45	5F	3.76
162.97	161.60	168	110	137	45	64-8M-40 2517	60	45	12F	5.01	64-8M-50 2517	60	45	5F	5.46
183.35	181.97	192	110	158	45	72-8M-40 2517	60	45	12F	5.32	72-8M-50 2517	60	45	7F	5.95
203.72	202.35	-	110	180	HT250	80-8M-40 2517	60	45	12	6.66	80-8M-50 3020	75	51	6	8.58
229.18	227.81	-	110	204	HT250	90-8M-40 2517	60	45	12	7.83	90-8M-50 3020	75	51	7	9.53
285.21	283.83	-	125	254	HT250	112-8M-40 3020	75	51	12	11.19	112-8M-50 3020	75	51	7	13.25
366.69	365.32	-	125	336	HT250	144-8M-40 3020	75	51	12	15.01	144-8M-50 3020	75	51	8	16.19
427.81	426.44	-	170	402	HT250	168-8M-40 3020	75	51	10	17.82	168-8M-50 3525	100	65	10	20.44

8M系列圆弧齿迈动锥套同步轮
节距P=8mm (Pitch)						8M - 85
节距P=8mm (Pitch)						带宽Belt=85mm 轮宽F=95mm
节径P.D	外径O.D	挡圈A	毂径H	缘径 G	材料Matarl	齿数-型号 Part Code	孔径 dmax	毂厚L	图例Type	重量Wt(kg)
56.02	54.65	60	-	37	45	22-8M-85 1108	28	22	6F	1.10
61.12	59.75	66	-	44	45	24-8M-85 1108	28	22	6F	1.30
66.21	64.84	70	-	45	45	26-8M-85 1108	28	22	6F	1.38
71.30	70.08	75	-	50	45	28-8M-85 1210	32	25	6F	1.40
76.39	75.13	83	-	58	45	30-8M-85 1615	42	38	6F	1.45
81.49	80.16	87	-	63	45	32-8M-85 1615	42	38	6F	1.50
86.58	85.22	91	-	64	45	34-8M-85 1615	42	38	6F	1.58
91.67	90.30	97	-	68	45	36-8M-85 1615	42	38	6F	1.94
96.77	95.39	102	-	72	45	38-8M-85 1615	42	38	6F	2.26
101.86	100.49	106	-	76	45	40-8M-85 2012	50	32	6F	1.83
112.05	110.67	120	93	-	45	44-8M-85 2012	50	32	6F	2.44
122.23	120.86	128	96	-	45	48-8M-85 2517	60	45	6F	2.89
142.60	141.23	150	110	-	45	56-8M-85 2517	60	45	6F	4.78
162.97	161.60	168	110	137	45	64-8M-85 2517	60	45	6F	6.69
183.35	181.97	192	110	158	45	72-8M-85 3020	60	51	6F	8.50
203.72	202.35	-	110	180	HT250	80-8M-85 3020	75	51	6	9.90
229.18	227.81	-	110	204	HT250	90-8M-85 3020	75	51	6	13.42
285.21	283.83	-	125	254	HT250	112-8M-85 3020	75	51	7	17.50
366.69	365.32	-	125	336	HT250	144-8M-85 3535	100	89	7	33.50
427.81	426.44	-	170	402	HT250	168-8M-85 3535	100	89	8	36.20
