首页 » 迈动产品 » 联轴器 » 万向联轴器

产品 介绍Product

产品名称：

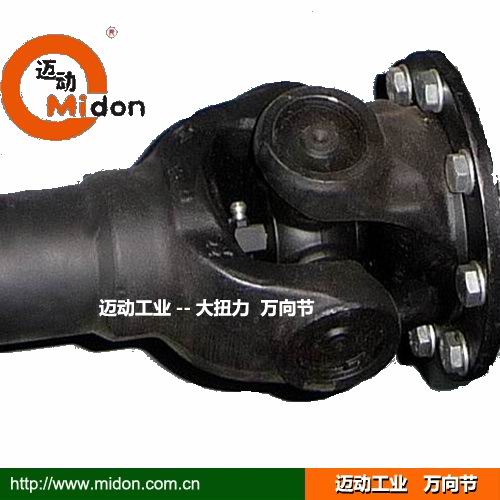

SWC万向联轴器，迈动整体叉头十字万向联轴器
产品特性：
1、可伸缩性，方便安装和调整，满足远近和设备运动的需要，体积小，扭矩大。
2、最大的特点是具有较大的角向补偿能力，满足15﹪~25﹪的轴向折射角。
3、采用整体式叉头，承载稳定可靠，结构紧凑，传动效率高，噪声低，使用寿命长，维修保养方便。
4、常用于冶金机械，重型机械，石油，工程机械，起重、运输机械、车辆，轻工及精密机械的轴系传动中。
品牌：
迈动工业
材质：

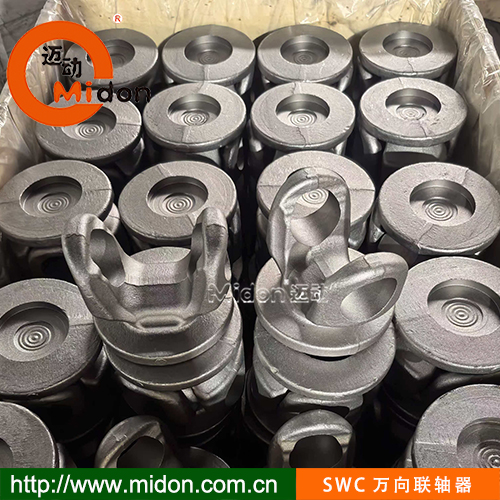

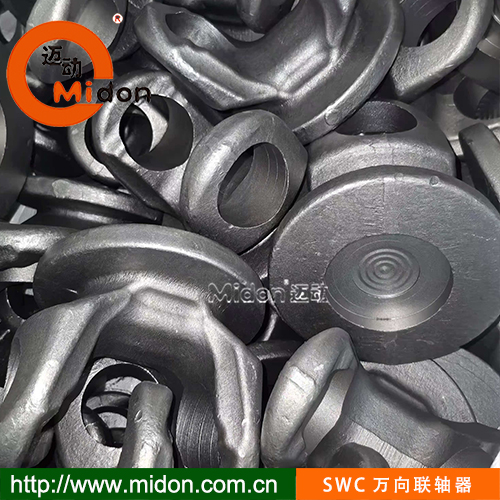

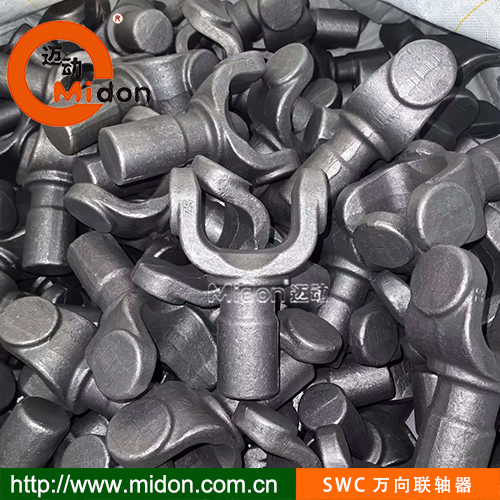

SC45#锻钢
表面：
经调质精加工后喷漆处理，光洁。
寿命：
正常使用3~5年
包装：
迈动工业纸箱密封包装
起订量：
1
交期：
标准产品备有现货库存，批量生产2~3周交货
  • 技术参数Parameter
  • 技术支持Support
  • 使用说明Direction
  • 购买咨询Consultancy
  • 支付问题Pay
  • 发票与保修I & M
  • 其它问题Other


SWC系列万向联轴器特性：

1、可伸缩性，方便安装和调整，满足远近和设备运动需要，体积小，扭矩大。

2、具有较大的角向补偿能力，满足15°~25°的轴向折射角。

3、采用整体式叉头，承载稳定可靠，结构紧凑，传动效率高，噪声低，使用寿命长，维修保养方便。

4、常用于冶金机械，重型机械，石油，工程机械，起重，运输机械，车辆，轻工及精密机械的轴系传动中。



 SWC-BH型标准伸缩焊接万向联轴器

             image.png              image.png



SWC-BF型伸缩法兰万向联轴器
SWC-DH型短伸缩焊接万向联轴器
SWC-CH型长伸缩焊接万向联轴器
SWC-WH型无伸缩焊接万向联轴器
SWC-WF型无伸缩法兰万向联轴器

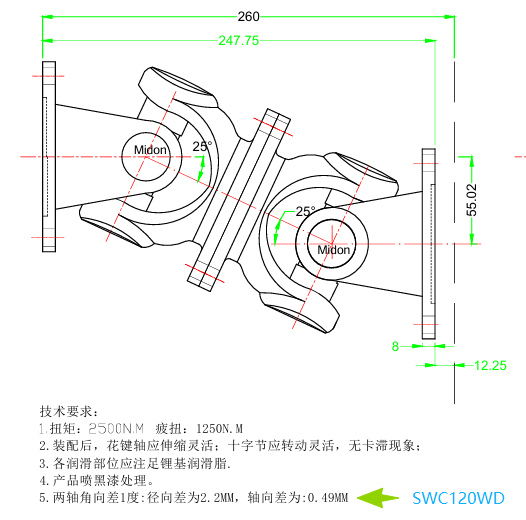

SWC-WD无伸缩短型万向联轴器





SWC万向联轴器基本参数和主要尺寸


型号
 Type

回转

直径

  D

公称转矩
 Tn KN.m		疲劳转矩
 Tn KN.m		轴线折角
 B<		尺寸 mm
D1D2D3Lmn-dktbg
SWC1001001.60.825°845760556-972.5--
SWC1201204.52.2525°1027570658-1182.5--
SWC15015010525°1309089808-13103--
SWC180180201025°1551051141108-17175--
SWC225225502515°1961351521208-17205329
SWC2502507135.515°2181501681408-192564012.5
SWC2852851005015°2451701841608-212774015
SWC3153151407015°28018521918010-233284015
SWC35035020010015°31021026719410-233585016
SWC39039028014015°34523526721510-254087018
SWC44044040020015°39025532526016-2842108020
SWC49049056028015°43527532527016-3147129022.5
SWC55055080040015°49232042630516-31501210022.5
SWC620620112056015°55538042634016-38551210025




SWC万向轴各种型号的最小长度和伸缩量 、重量


型号
 Type

 回转

 直径
 D

SWC
100		SWC
120		SWC
150		SWC
180		SWC
225		SWC
250		SWC
285		SWC
315		SWC
350		SWC
390		SWC
440		SWC
490		SWC
550		SWC
620
BH
标准伸缩
焊接型		L min390485590810920103511901315141015901875198523002500
重量kg71226751301802733896017581210160225033200
伸缩Ls558080100140140140140150170190190240240
BF
标准伸缩
法兰型		L min---810920103511901315141015901875198523002500
重量kg---901482103154406628571380173126673367
伸缩Ls---100140140140140150170190190240240
DH
 短伸缩
 焊接型		L min---55064073588098010701200----
重量kg---62102148240350500655----
伸缩Ls---40707080909090----
CH
长伸缩
 焊接型		L min---1425150016151875200021152245251026203085-
重量kg---1141922503755448531000162018603150-
伸缩Ls---7007007008008008008008008001000-
WH
 无伸缩		L min243307350480520620720805875955115512051355-
重量kg58.520528514421530241556687011401526-
WF
无伸缩		L min---56061071581091598011001290136015101690
重量kg---68104150240332452668980127417632442
WD
 无伸缩		L min---4404805606407207768601040108012201360
重量kg---6090140201291395554854115616242220
每增加100的增重0.350.550.852.84.95.36.38151521.721.73434



SWC万向轴螺丝标准：所用力矩大扭力螺丝：10.8-12.9P


回转直径SWCSWPSWZSWP-JB3241-83SWP-  JB3241-91螺栓规格预紧力矩
100M8*25----M8*2532
120M10*30----M10*3064
150M12*40----M12*40110
160M12*50M12*1.5*50-M12*15*30M12*1.5*38M14*50180
180M16*50M12*1.5*50-M12*15*35M12*1.5*38M16*65275
190 --M14*1.5*55--M18*75400
200M16*55M14*1.5*55-M14*1.5*40M14*1.5*42M20*80570
220--M16*1.5*65--M22*100735
225M16*65M16*1.5*65-M16*1.5*45M16*1.5*45M24*110912
235M18*75M18*1.5*75-M16*1.5*45M12*1.5*45M27*1201340
250M18*75M18*1.5*75　　　M30*1401820
260 --M18*1.5*75--　　
285M20*85M20*1.5*85-M20*1.5*50M14*1.5*52　　
290M20*85M20*1.5*86　　　　　
300--M22*1.5*90--　　
315M22*95M22*1.5*95-M20*1.5*55M16*1.5*60　　
350M22*100M22*1.5*100M22*1.5*100M16*1.5*55M16*1.5*60　　
390M24*110M24*2*110M24*2*110M20*1.5*65M20*1.5*70　　
400M24*110M24*2*110　　　　　
425--M27*2*120　-　　
435-M27*2*120M27*2*1+130M22*1.5*65M22*1.5*70　　
450-M27*2*120*　　　　
440M27X120----　　
480-M30*2*130M30*2*130M24*2*75M24*2*85　　
500-M30*2*130　　　　　
490M30*130----　　
550M30*140M30*2*140M30*2*140M24*2*75M24*2*85　　




【迈动工业】相关产品
万向联轴器膜片、弹簧联轴器伺服联轴器星形、柱销联轴器梅花、轮胎联轴器
SWC万向节联轴器M100迈动单膜挠性联轴器MD1迈动伺服联轴器XL迈动星形弹性联轴器HRC迈动梅花联轴器
SWP万向节联轴器M200迈动双膜片联轴器MD2迈动（膜片弹性）伺服联轴器XLD迈动星形弹性联轴器L系列迈动梅花弹性联轴器
WSD迈动单节万向联轴器MP100迈动单膜片挠性联轴器MD3迈动（胀紧式）伺服联轴器TL迈动弹性柱销）联轴器NL迈动鼓形齿式联轴器
WS迈动双节万向联轴器MP200迈动双膜片挠性联轴器MD4迈动（波纹管）伺服联轴器HL迈动（弹性柱销）联轴器ML迈动梅花弹性联轴器
WSS迈动伸缩双节联轴器JSS迈动弹簧联轴器MD5迈动（十字滑块）伺服联轴器HLL迈动（弹性柱销）联轴器FU迈动轮胎弹簧联轴器
WSQ迈动轻形万向联轴器JS迈动弹簧联轴器MD6迈动（螺旋式）伺服联轴器ZL迈动齿式（柱销）联轴器UL迈动轮胎弹性联轴器




1、迈动工业万向联轴器装配时，除去毛刺，清洗所有零件
2、组装时，须保证中间两焊接叉头轴承孔中心线在同一平面上，其允    许差不得超过1°, 花键部分应滑动自如， 关节应转动灵活。

3、清洗表面，除法兰端面，端面键涂抹防锈油脂外，其余刷防锈底漆一 遍，再喷漆（不得刷漆）。
4、定期润滑，建议每周注油一次，高温条件下每天注油一次。
5、为了增加迈动工业万向联轴器的使用寿命，每次拆卸时将十字轴调整180度以使十字轴轴颈交替使用。



1、安装距离：首先根据联轴器大小尺寸，对中调准好两轴之间初设距离；
2、调整两轴：使两轴安装轴尽可成一线安装，应<2度以内的角向偏差,<0.05MM径向偏移；
3、确定两轴：在调整两轴上法兰与中间加长距离及弹簧的配合安装距离后，锁定两轴（指电机和主机）。
4、安装法兰及加长轴法兰：用热套方法并尽可能使两法法兰安装平行。在确保中间轴安装距离后，安装中轴   法兰分别与主从两法兰对策。
5、安装弹簧：安装之前，应在两个联轴器法兰的沟槽里涂上黄油，后再安装弹簧，注意两个半球弹簧裂口对   应在同一边安装，通常可以用木或胶锤敲入联轴器鼓形槽中。
6、最后是安装护壳：先把两面二个0形密封圈对准半体的罩壳，套入置弹簧和法兰体周围。接着另一半护壳   体，同上，对准并确保密实两体后再拧紧上下四枚锣钉，装完后与上对接完毕，安装完成。

  要注意的是 ：
1、安装时应避免用硬体鼓打法兰齿部。

2、罩壳表面有个M6和M8是注油孔，用于检修注油之用。安装时应确保锣丝定位在法兰沟槽中，才能盖实整个   联轴器。
