DLM2-B常闭失电离合器，多片磨擦式离合器，DLM2-K 常开得电大扭力磨擦式离合器

首页 » 迈动产品 » 离合制动器 » 专用离合器

产品介绍Product

产品名称：: DLM2-B常闭失电离合器，多片磨擦式离合器，DLM2-K 常开得电大扭力磨擦式离合器

产品特性：: DLM2-B常闭失电离合器，多片磨擦式离合器，DLM2-K 常开得电大扭力磨擦式离合器，常闭型电磁离合器，直流供电，靠电磁力与弹簧实现离合，适配重型机械传动。

品牌：: 迈动工业

材质：

表面：

寿命：

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

迈动工业DLM2-B型是干式多磨片常闭式电磁离合器，属于失电离合器，直流供电，

靠电磁力与克服弹簧力实现离合功能，适配各重型机械动力传动。

DLM2-B结构：多摩擦片、有滑环、线圈旋转，磁通不过片，动作灵敏，摩片损后，易调气隙。
DLM2-B原理：断电时，弹簧伸出压紧摩擦片，处于常闭传扭状态；得电时，产生磁场，吸离衔铁断开动力。
DLM2-B性能：高压快速吸合、低压，节能，保持；扭矩可补偿调节，花键结构便于互换。
DLM2-B优势：响应快、空载力矩小，闭合扭力大，额定电压：多为 DC24V，可非标订制，转矩覆盖广（如 100–10000N・m），。
DLM2-B应用：远程控制，动力分离，时间控制，流量控制，执令通行，等机械，远距执行，不怕高温寒暑，工程应用工位，
广用于：机床、轧钢、纺织、起重等设备，用于离合、变速、定位，制动，安全门控，远程执行器。

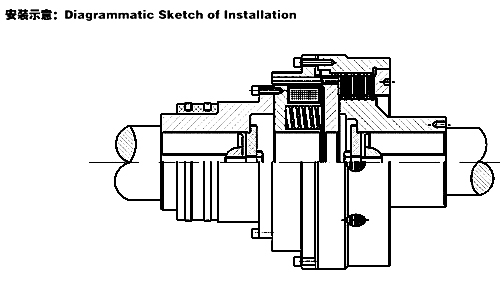

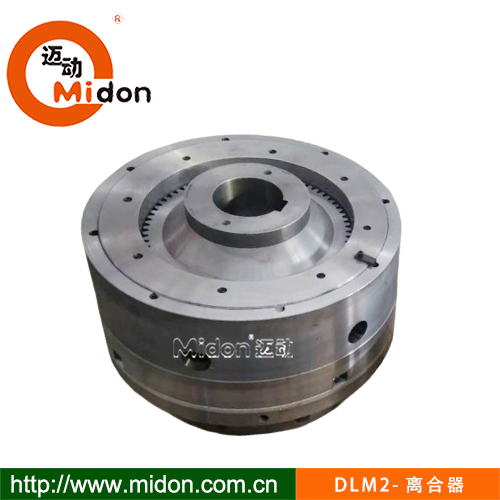

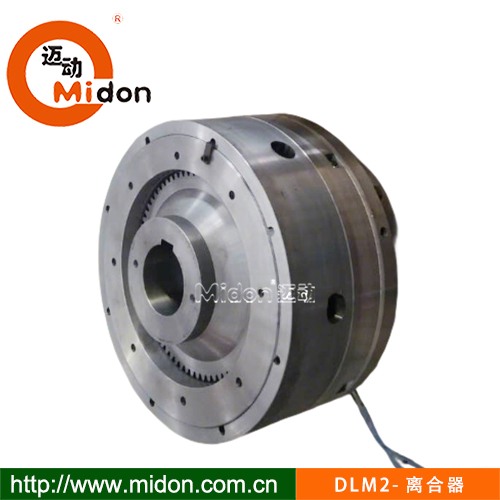

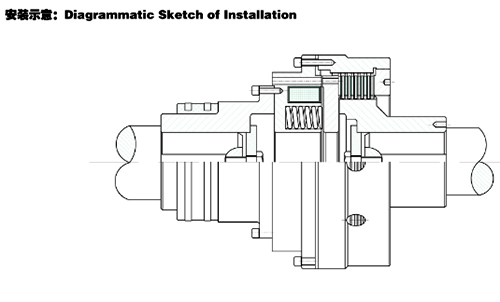

DLM2离合器.jpg DLM2离合器...jpg

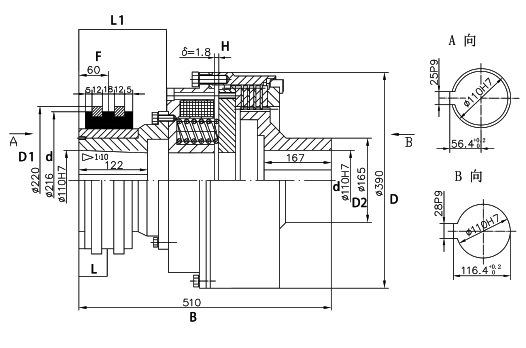

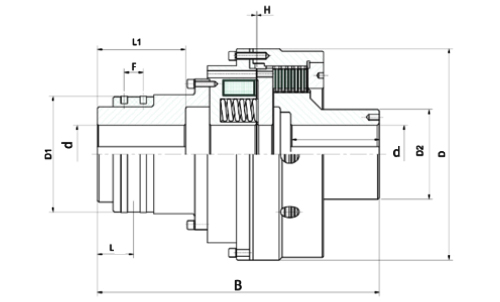

表1：DLM2B型离合器基本参数和主要尺寸

型号	公称转矩 Tn N.m	许用转速 N r/min	轴孔直径	轴孔长度J、Z		B	D	H	集电环位置		D2	气隙∫	F	通电动作时间	断电动作时间	传动惯量		质量 KG
			d（h7）dz（H8）	L	L1				L2	D1（h9)						主动端	从动端
			mm											s		kg.m2
DLM2B-630	630	2000	40、42、45、48	84	112	290	210	66	45	120	85	0.8-1.1	27	0.15	0.3	0.14	0.01	32
			50、55
DLM2B-1000	1000	2000	45、48、50、55	84	112	300	235	76	45	130	95	0.8-1.1		0.15	0.3	0.26	0.03	45
			60	107	142	360
DLM2B-1600	1600	2000	50、55	84	112	340	260	86	45	145	110	1.0-1.3		0.2	0.35	0.43	0.05	63
			60、63、65、70	107	142	370
DLM2B-2500	2500	1800	65、70、75	107	142	380	300	96	60	170	130	1.0-1.3	30	0.22	0.38	0.84	0.1	90
			80、85	132	172	440
DLM2B-4000	4000	1600	70、75	107	142	390	340	106	60	195	145	1.0-1.3		0.22	0.38	1.59	0.18	132
			80、85、90、95	132	172	450
DLM2B-6300	6300	1400	80、85、90、95	132	172	460	390	116	80	220	165	1.0-1.3		0.25	0.4	3.02	0.41	194
			100、110	167	212	540
DLM2B-1000	10000	1200	90、95	132	172	480	440	136	80	250	190	1.2-1.5		0.3	0.42	5.53	0.73	278
			100、110、120、125	167	212	560
DLM2B-16000	16000	1100	100、110、120、125	167	212	580	500	156	110	270	210	1.5-1.8		0.35	0.45	10.70	1.69	428
			130、140	202	252	660
DLM2B-25000	25000	1000	130、140、150	202	252	670	560	166	140	310	250	1.5-1.8		0.4	0.5	19.22	3.14	618
			160、170	242	302	770
注1：公称转矩为标定的公称静摩擦转矩，选用时应考虑机器的工况系数及电动机过载系数。注2：离合器质量是按表中最大轴孔直径计算得出的。注3：主、从动端的轴孔可按表中规定的轴孔直径和型式任意组合。

迈动工业DLM2-K 常开式干式多片式电磁离合器，它属于得电离合器，得电吸合传力，断电分离，直流供电，

适配高效，快速，大扭载的动力传动机械远控工程中。

DLM2-K结构：磁通不过片式，带滑环、线圈旋转，摩擦片磨损后易调气隙，空载力矩小。
DLM2-K原理：通电吸合传扭，断电靠弹簧分离；响应快、动作可靠。
DLM2-K性能：公称转矩覆盖广（如 100–10000N・m），额定电压 DC24V，可高频启停。
DLM2-K应用：机床、轧钢、纺织、起重等设备，用于离合、变速、定位与制动。

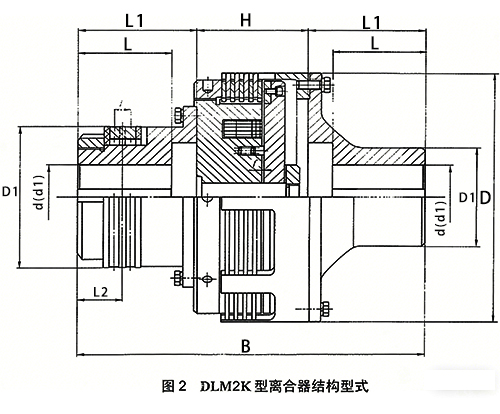

DLM2K型离合器基本参数和主要尺寸

DLM2K型离合器基本参数和主要尺寸

型号 TYPLE	公称转矩 Tn N.m	许用转速 N r/min	轴孔直径	轴孔长度J、Z		B	D	H	集电环位置		D2	气隙∫	F	通电动作时间	断电动作时间	传动惯量		质量 KG
			d（h7）dz（H8）	L	L1				L2	D1（h9)						主动端	从动端
			mm											s		kg.m2
DLM2K-630	630	2000	40、42、45、48	84	112	330	230	106	45	120	85	0.2-0.4	27	0.15	2	0.12	0.04	36
			50、55
DLM2K-1000	1000	2000	45、48、50、55	84	112	340	260	116	45	130	95	0.2-0.4		0.15	2	0.24	0.11	55
			60	107	142	400
DLM2K-1600	1600	1900	50、55	84	112	355	290	131	45	145	110	0.2-0.4		0.2	3	0.48	0.24	78
			60、63、65、70	107	142	415
DLM2K-2500	2500	1700	65、70、75	107	142	430	330	146	60	170	130	0.2-0.4	30	0.22	3	0.82	0.46	103
			80、85	132	172	490
DLM2K-4000	4000	1500	70、75	107	142	440	370	156	60	195	145	0.2-0.4		0.22	4	1.29	0.77	146
			80、85、90、95	132	172	500
DLM2K-6300	6300	1300	80、85、90、95	132	172	520	420	176	80	220	1650	0.2-0.4		0.25	4	2.73	1.49	230
			100、110	167	212	600
DLM2K-10000	10000	1100	90、95	132	172	540	480	196	80	250	190	0.3-0.5		0.3	6	5.12	2.96	335
			100、110、120、125	167	212	620
DLM2K-16000	16000	1000	100、110、120、125	167	212	660	540	236	110	270	210	0.3-0.5		0.35	6	9.67	5.55	515
			130、140	202	252	740
DLM2K-25000	25000	900	130、140、150	202	252	760	610	256	140	310	250	0.3-0.5		0.4	8	19.28	11.10	710
			160、170	242	302	860
注1：公称转矩为标定的公称静摩擦转矩，选用时应考虑机器的工况系数及电动机过载系数。注2：离合器质量是按表中最大轴孔直径计算得出的。注3：主、从动端的轴孔可按表中规定的轴孔直径和型式任意组合。

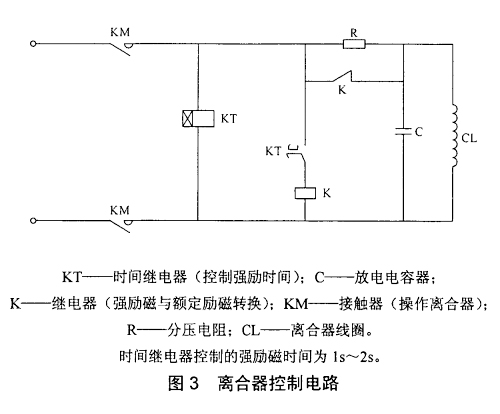

表3 控制电路电气元件参数
型号	线圈 CL （75°C）				放电电容 C		分压电阻 R
	保持功率 W	电阻 Ω	保持电流 A	保持电压 V	容量 uf	额定电压 V	功率 W	阻值 Ω
	保持功率 W	电阻 Ω	保持电流 A	保持电压 V	容量 uf	额定电压 V	功率 W	阻值 Ω
DLM2B-630	34.7	37.3	0.96	36	6	630	178	190
DLM2B-1000	35.4	36.6	0.98		6		181	187
DLM2B-1600	45.1	28.7	1.25		12		232	146
DLM2B-2500	51.6	25.2	1.43		16		263	129
DLM2B-4000	59.1	21.9	1.64		16		302	112
DLM2B-6300	68.7	18.9	1.91		16		352	96
DLM2B-10000	73.3	17.7	2.03		36		376	90
DLM2B-16000	73.3	17.7	2.04		50		376	90
DLM2B-25000	80.1	16.2	2.22		50		412	82
DLM2K-630	25.3	51.1	0.70		6		129	263
DLM2K-1000	32.9	39.3	0.91		6		167	202
DLM2K-1600	45.9	28.2	1.27		12		234	145
DLM2K-2500	55.1	23.5	1.53		16		280	120
DLM2K-4000	60.5	21.4	1.68		16		310	110
DLM2K-6300	67.8	19.1	1.88		36		346	98
DLM2K-10000	68.5	18.9	1.90		36		350	97
DLM2K-16000	73.2	17.7	2.03		36		375	91
DLM2K-25000	93.9	13.8	2.60		50		480	71
注1：直流22V强励磁时，强磁励电流约为保持电流的6.1倍，功率约为37.3倍。注2：放电电容用直流电容器注3：分压电阻消耗功率取决于阻值，选用时分压电阻阻值应充分留有余量。注4：放电电容器的容量值仅供设计离合器控制电路时参考。

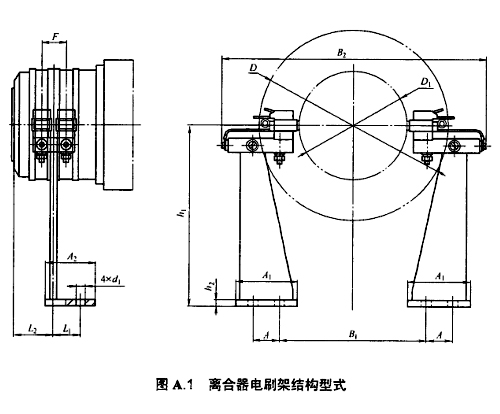

表A.1 离合器电刷架安装尺寸
离合器型号	A	A1	A2	d1	B1	B2	L1	h1	h2	F
DLM2B/DLM2K-630	30	70	55	10	160	296	30	200	8	27
DLM2B/DLM2K-1000					170	306
DLM2B/DLM2K-1600					185	321
DLM2B/DLM2K-2500					210	346				30
DLM2B/DLM2K-4000					235	371
DLM2B/DLM2K-6300					260	396
DLM2B/DLM2K-10000					290	426
DLM2B/DLM2K-16000					310	446
DLM2B/DLM2K-25000					350	486
注：电刷架为离合器的附属装置，随离合器一同交货，L2、D、D1尺寸见表1、表2。

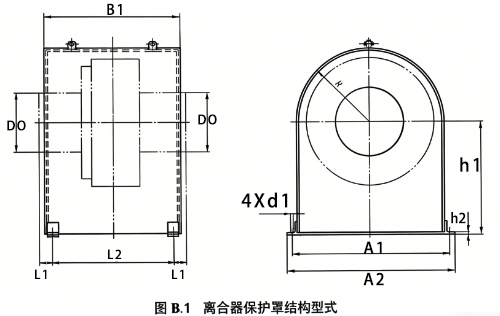

表B.1 离合器保护罩安装尺寸
离合器型号	A1	A2	B1	L1	L2	d1	R	h1	h2	D0
DLM2B-630	440	480	B-15	35	B-70	10	193	≥200	5	125
DLM2B-1000	450	490					198			135
DLM2B-1600	460	500					203			150
DLM2B-2500	490	530					218			175
DLM2B-4000	520	560					233			200
DLM2B-6300	540	580	B-20	40	B-80		243			225
DLM2B-10000	580	620					263			255
DLM2B-16000	640	680					293			275
DLM2B-25000	700	740					323			315
DLM2K-630	440	480	B-15	35	B-70	10	193	≥200	5	125
DLM2K-1000	450	490					198			135
DLM2K-1600	460	500					203			150
DLM2K-2500	490	530					218			175
DLM2K-4000	520	560					233			200
DLM2K-6300	570	610					258			225
DLM2K-10000	620	660					283			255
DLM2K-16000	680	720					313			275
DLM2K-25000	750	790					348			315
注1：表中B相应见表1、表2。注2：H1尺寸按实际需求确定。注3：保护罩只在用户需要时提供，并应在订货时说明。
