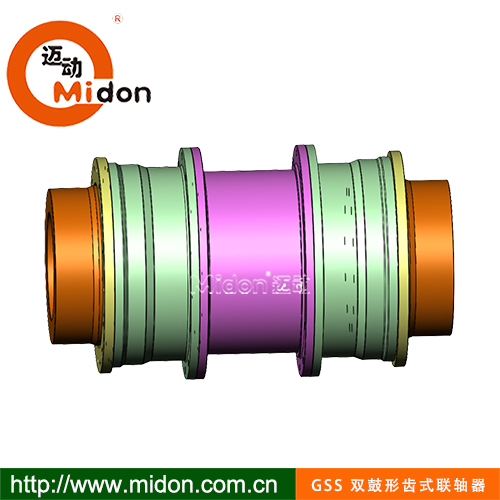

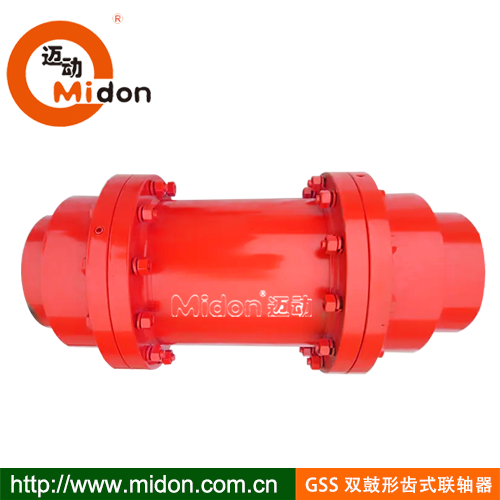

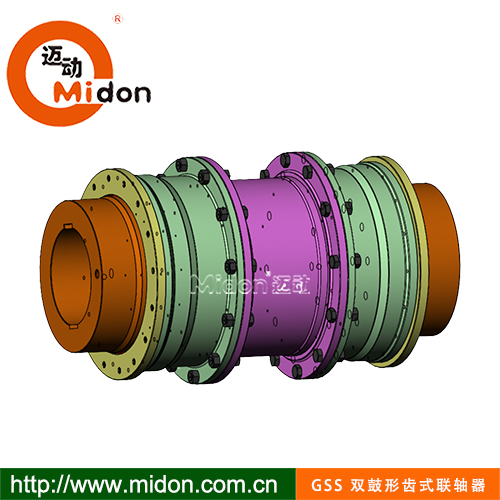

GSS 双鼓形齿式（中间套加长）联轴器
鼓形齿式联轴器是由相同的齿数的鼓形外齿圈和带凸缘的内齿圈，及铰制螺栓组合而成的刚性联轴器，外齿轴圈的齿呈鼓型，中间厚两端薄，轴线上形成球结构，可避免齿部棱角接触引起的应力集中。
| GSS 系列 迈动双鼓形齿式联轴器（中间套加长） | |||||||||||||||||

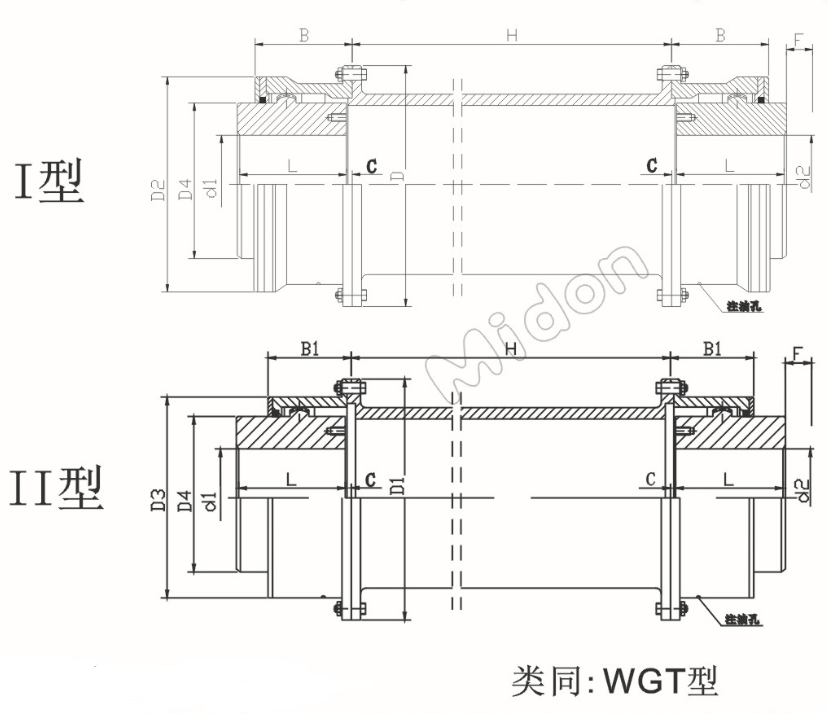

| 基本参数和主要尺寸（JB/T 7001-93） | |||||||||||||||||
| 型号 | 公称转矩 Tn Kn.m | 最大转速(n)r/min | 轴孔直径 d1 d2 | 轴孔长度 L | D | D1 | D2 | D3 | D4 | B | B1 | F | H | C | C | 最大重量 kg | |
| min | I | II | J1 | ||||||||||||||
| GSS1 | 0.71 | 4000 | 25-42 | 44-112 | 122 | 115 | 98 | 88 | 60 | 58 | 50 | 30 | 75 | 3 | 3 | 12 | 5.66 |
| GSS2 | 1.25 | 4000 | 30-56 | 82-112 | 150 | 145 | 118 | 108 | 77 | 68 | 52 | 30 | 80 | 3 | 3 | 16 | 9.78 |
| GSS3 | 2.5 | 4000 | 40-63 | 84-142 | 170 | 165 | 140 | 125 | 90 | 80 | 54 | 30 | 80 | 3 | 3 | 16 | 16.7 |
| GSS4 | 4.5 | 4000 | 40-80 | 84-172 | 200 | 195 | 160 | 145 | 112 | 90 | 58 | 30 | 100 | 3 | 3 | 17 | 25.6 |
| GSS5 | 7.1 | 4000 | 40-90 | 84-172 | 225 | 215 | 180 | 168 | 128 | 100 | 63 | 30 | 100 | 3 | 3 | 19 | 35 |
| GSS6 | 10 | 4000 | 60-100 | 107-212 | 245 | 230 | 200 | 185 | 145 | 112 | 67 | 30 | 100 | 5 | 5 | 20 | 51.6 |
| GSS7 | 14 | 3750 | 60-110 | 107-212 | 272 | 265 | 230 | 210 | 160 | 122 | 74 | 30 | 120 | 5 | 5 | 20 | 68.6 |
| GSS8 | 20 | 3300 | 80-125 | 132-212 | 290 | 272 | 245 | 225 | 176 | 136 | 81 | 30 | 120 | 5 | 5 | 20 | 80 |
| GSS9 | 25 | 3000 | 80-140 | 167-252 | 315 | 305 | 265 | 245 | 190 | 140 | 88 | 30 | 155 | 5 | 5 | 28 | 106 |
| GSS10 | 40 | 2650 | 100-160 | 167-302 | 355 | 340 | 300 | 280 | 225 | 165 | 98 | 30 | 155 | 5 | 5 | 28 | 160 |
| GSS11 | 56 | 2350 | 100-180 | 167-302 | 412 | 385 | 345 | 325 | 256 | 180 | 112 | 40 | 175 | 8 | 8 | 32 | 217 |
| GSS12 | 80 | 2100 | 130-200 | 202-352 | 440 | 435 | 375 | 360 | 288 | 210 | 125 | 40 | 205 | 8 | 8 | 32 | 305 |
| GSS13 | 112 | 1850 | 160-220 | 242-352 | 490 | 480 | 425 | 400 | 320 | 235 | 136 | 50 | 205 | 8 | 8 | 32 | 395 |
| GSS14 | 160 | 1850 | 190-260 | 282-410 | 545 | 540 | 462 | 440 | 362 | 265 | 158 | 50 | 240 | 10 | 10 | 10 | 530 |
| GSS15 | 224 | 1500 | 240-280 | 330-470 | 580 | - | 488 | - | 385 | 280 | - | 50 | 240 | 10 | - | 10 | 685 |
| GSS16 | 280 | 1300 | 240-300 | 330-470 | 650 | - | 560 | - | 440 | 300 | - | 50 | 240 | 12 | - | 12 | 948 |
| GSS17 | 355 | 1200 | 240-320 | 330-470 | 690 | - | 600 | - | 460 | 325 | - | 50 | 280 | 12 | - | 12 | 1059 |
| GSS18 | 450 | 1050 | 240-360 | 330-550 | 750 | - | 650 | - | 510 | 350 | - | 60 | 280 | 12 | - | 12 | 1400 |
| GSS19 | 560 | 950 | 240-380 | 330-550 | 775 | - | 690 | - | 535 | 372 | - | 60 | 350 | 12 | - | 12 | 1544 |
| GSS20 | 710 | 800 | 260-440 | 330-650 | 825 | - | 730 | - | 580 | 393 | - | 60 | 350 | 14 | - | 14 | 2100 |
| GSS21 | 800 | 750 | 280-440 | 380-650 | 925 | - | 825 | - | 620 | 405 | - | 60 | 350 | 14 | - | 14 | 2482 |
| GSS22 | 900 | 650 | 320-460 | 380-650 | 950 | - | 850 | - | 665 | 410 | - | 60 | 400 | 14 | - | 14 | 2800 |
| GSS23 | 1000 | 600 | 360-500 | 450-650 | 1030 | - | 900 | - | 710 | 440 | - | 60 | 400 | 14 | - | 14 | 3183 |
| GSS24 | 1250 | 550 | 380-520 | 450-800 | 1060 | - | 925 | - | 730 | 450 | - | 70 | 400 | 14 | - | 16 | 3801 |
| 订货书写示范：GSS1-YAØ25*L45/JAØ42*L80/+H75 关于Y，J，J1，Z型孔，A型键槽等，请见P4页 | |||||||||||||||||
