DL六角联轴器，多角高弹性联轴器，六角弹性万向联轴器，DL橡胶耐粉尘联轴器，DL高弹性六角联轴器，DL 迈动工业六角联轴器，多角轮胎联轴器，轮胎式弹性联轴器，六角联轴节，振动筛弹性联轴器，LD六角橡胶胎联轴器
DL 六角联轴器：属于高弹性联轴器，缓冲，减震，性能优异；对轴向、径向、角向偏移，大补偿，减振效果极强，具备扭补径向能力和二轴中心轴差补偿能力，两只联轴器串联使用可获得更大补偿量，又称弹性万向联轴器。DL六角弹性体亦可单买。
迈动工业DL联轴器属高弹性联轴器，可称为弹性万向联轴器。工作温度 - 20~80℃，传递转矩 50~8000N・m。
迈动工业DL六角联轴器基本性能参数和主要尺寸 mm（部分参数以实际为准）
| 形号 | 转矩 | 转速 | 惯量 | 角边径 | 外径 | 外边长 | 内边长 | 轴台径 | 轴孔 | 标轴长 | 轴长范围 | 总长 | 外台径 | 螺心圆 | 毂弧径 | 臂径 | 弹体厚 | 兰厚 | 数-螺丝X长度 | 弹柱*柱径 | 约重 |
| Typle | Tn N.M | r/min | kg.m2 | DA | D | W | N | H | d max | L1 | L1-ran | L | T | C | G | Q | B | F | n-MxI | nxh*B | kg |
| DL1 | 50 | 5000 | 0.001 | 96 | 91 | 86 | 40 | 42 | 25 | 40 | 30-62 | 108 | 90 | 65 | 54 | 22 | 28 | 10 | 6-M10X60 | 6-∅10.5X28 | 1.9 |
| DL2 | 80 | 4000 | 0.0031 | 118 | 117 | 106 | 50 | 55 | 32 | 55 | 30-82 | 142 | 110 | 85 | 70 | 26 | 32 | 12 | 6-M12X70 | 6-∅12.5X32 | 3.9 |
| DL3 | 160 | 3150 | 0.0089 | 142 | 128 | 128 | 60 | 68 | 40 | 65 | 38-112 | 176 | 132 | 100 | 82 | 28 | 46 | 15 | 6-M14X90 | 6-∅14.5X46 | 8 |
| DL4 | 280 | 2500 | 0.026 | 196 | 188 | 164 | 78 | 92 | 55 | 70 | 38-112 | 192 | 172 | 140 | 117 | 32 | 52 | 20 | 6-M16X100 | 6-∅16.5X52 | 14.2 |
| DL5 | 560 | 2000 | 0.095 | 235 | 210 | 211 | 100 | 122 | 70 | 80 | 44-142 | 222 | 220 | 170 | 140 | 40 | 62 | 22 | 6-M20X120 | 6-∅21.5X62 | 31.4 |
| DL6 | 800 | 1800 | 0.13 | 258 | 232 | 232 | 110 | 128 | 75 | 85 | 44-142 | 238 | 240 | 190 | 158 | 40 | 68 | 25 | 6-M20X130 | 6-∅21X68 | 35.6 |
| DL7 | 1250 | 1600 | 0.287 | 282 | 263 | 254 | 120 | 148 | 85 | 100 | 60-172 | 278 | 260 | 210 | 175 | 48 | 78 | 28 | 8-M21X160 8-M24X160 | 8-∅25X78 | 58.4 |
| DL8 | 2500 | 1250 | 0.952 | 372 | 342 | 335 | 160 | 190 | 110 | 120 | 84-212 | 340 | 350 | 280 | 132 | 60 | 100 | 32 | 8-M28X196 8-M30X196 | 8-∅31X100 | 117.1 |
| DL9 | 3500 | 1120 | 1.981 | 420 | 382 | 378 | 180 | 220 | 130 | 140 | 84-212 | 395 | 390 | 310 | 258 | 72 | 115 | 36 | 8-M36X220 | 8-∅36.5X115 | 171.8 |
| DL10 | 5600 | 1000 | 3.606 | 465 | 424 | 418 | 200 | 242 | 150 | 150 | 84-252 | 430 | 440 | 340 | 282 | 80 | 130 | 42 | 8-M42X260 | 8-∅43X130 | 252.9 |
| DL11 | 8000 | 900 | 7.48 | 520 | 492 | 468 | 222 | 260 | 160 | 170 | 107-302 | 490 | 490 | 380 | 316 | 100 | 150 | 45 | 8-M56X320 | 8-∅56.5X150 | 386.7 |

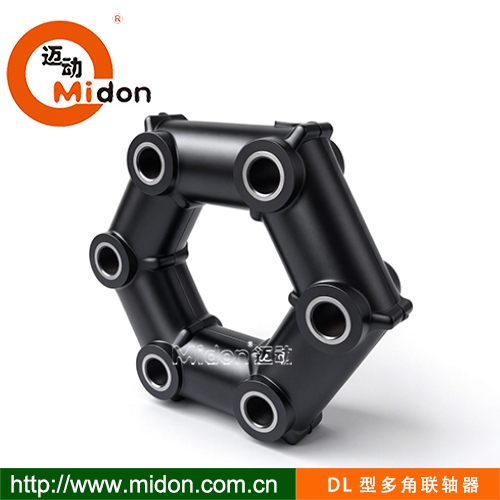

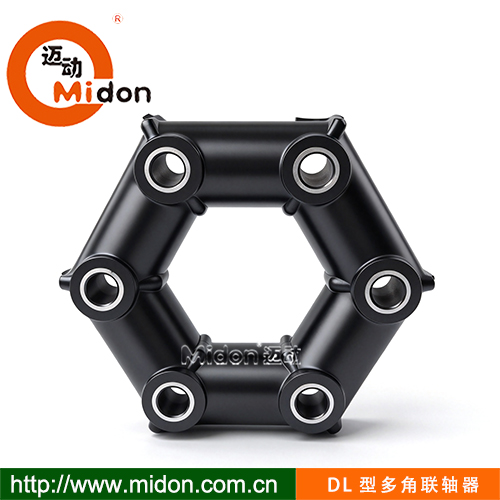

六角联轴器弹体，六角弹性体：
