CKL逆止器楔块式逆止器单向超越离合器

首页 » 迈动产品 » 传动器 » 逆止器

产品介绍Product

产品名称：: CKL逆止器楔块式逆止器单向超越离合器

产品特性：: CKL逆止器楔块式逆止器单向超越离合器

品牌：: 迈动工业

材质：

表面：

寿命：

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

CKL逆止器楔块式逆止器单向超越离合器

核心结构优势（区别于 CKA 无轴承款）：内置一体式滑动轴承，安装极简CKL 内部自带滑动支撑轴承，无需额外配套轴承，对比 CKA（无轴承需外加支撑轴承）大幅简化装配，不用单独选配支撑轴承、不用调整同轴配套，节省轴向安装空间，适配狭小设备腔体。集成式密封腔体，润滑持久整体封闭式结构，出厂预装润滑脂，日常只需定期补脂即可；防尘防杂质侵入，适合印刷、纺织、包装等粉尘轻污染工况。结构紧凑、径向尺寸小同扭矩等级下外径更小，可直接套装在传动轴，搭配链轮、齿轮、曲柄使用，整机轻量化，不占用过多设备空间。

单向自锁可靠，逆止响应极快

采用精密楔块自锁结构，出现反向转动趋势瞬间楔紧内外环，逆转间隙极小（1°~3°），不会出现溜车、倒转，作为输送机、提升机防倒转安全装置稳定性强；纯机械自锁，断电、失电状态依旧有效，无电控失效风险。

正向运转阻力低，空转顺滑

设备正向正常运行时，楔块自动松开，内外环无强制咬合摩擦，传动损耗小，不额外增加电机负载，运行噪音低，不影响整机传动效率。

扭矩承载稳定，抗冲击

楔块采用高强度合金钢淬火处理，接触面积大，短时冲击载荷不易打滑、形变；标准型号覆盖中小扭矩区间，可满足包装、纺织、轻工输送设备持续载荷需求

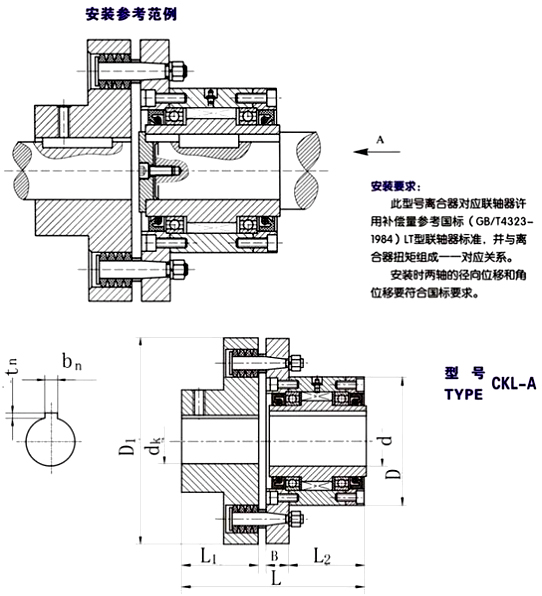

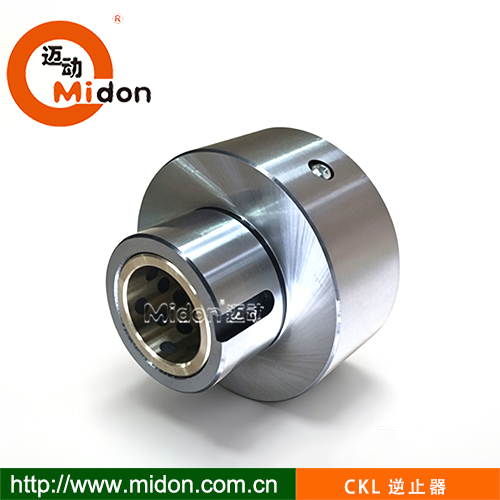

CKL逆止器.jpg CKL图纸1.jpg

型号	额定扭矩	超越极限转速		外形尺寸〔mm〕									重量
	〔N·m〕	〔r/min〕		外形尺寸〔mm〕									〔kg〕
		外环	内环	d〔H7〕	Dk(H7)	D	D1	L	L1	L2	B	bn×tn
CKL-A1252	44	2125	2100	12	12～25	52	97	90	35	42	13	2×1.0	3
CKL-A1568	90	1615	2100	15	15~30	68	112	110	40	52	18	3×1.4	4.4
CKL-A2075	98	1360	1960	20	15～30	75	118	114.5	40	56	14	3×1.4	4.6
CKL-A2590	230	1190	1610	25	20~40	90	130	127.5	50	60	17.5	4×1.8	6.4
CKL-A30100	400	1105	1470	30	20～50	100	160	146	60	66	20	5×2.3	11
CKL-A35110	580	935	1330	35	25～65	110	190	168	75	74	19	6×2.8	17
CKL-A40125	820	807.5	1190	40	25～65	125	190	178	75	86	17	6×2.8	19
CKL-A45130	840	765	1120	45	25～65	130	190	178	75	86	17	6×2.8	19
CKL-A48150	1400	730	1000	48	25～65	150	225	207	90	88	25	14×3.8	31.5
CKL-A50150	1400	722.5	980	50	30～75	150	225	207	90	92	25	14×3.8	31
CKL-A55160	1600	612	910	55	35～90	160	270	233.5	100	104	29.5	16×4.3	47
CKL-A60170	2200	578	840	60	35~90	170	270	244	94	114	30	18×4.4	49
CKL-A70170	2200	578	840	70	35~90	170	270	267	117	114	30	20×4.9	48
CKL-A70190	4500	493	770	70	45~110	190	340	312.5	140	134	38.5	20×4.9	90
CKL-A75190	4500	493	770	75	50~120	190	340	312.5	140	134	35	20×4.9	88
CKL-A80210	6800	408	630	80	55~125	210	380	340	160	142	35	22×5.4	107
CKL-A90230	11000	323	595	90	65~140	230	440	369	160	159	50	25×6.4	170
CKL-A95230	11000	323	595	95	70~145	230	440	379	160	175	35	25×5.4	165
CKL-A100270	16000	297.5	525	100	76~160	270	500	422.5	200	182	40.5	28×6.4	230
CKL-A75170	2200	578	840	75	35~90	170	270	291	140	114	30	20×4.9	46

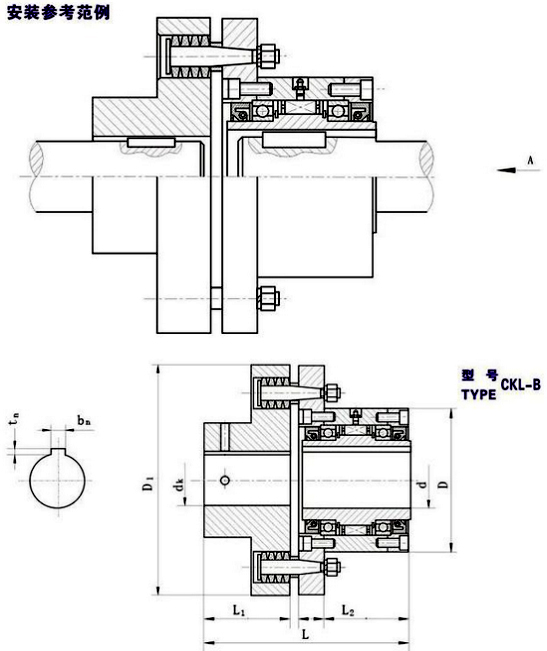

型号	额定扭矩	超越极限转速		外形尺寸〔mm〕									重量
	〔N·m〕	〔r/min〕		外形尺寸〔mm〕									〔kg〕
		外环	内环	d〔H7〕	Dk(H7)	D	D1	L	L1	L2	B	bn×tn
CKL-B2590	230	800	2500	25	20~40	90	130	127.5	50	60	17.5	4×1.8	6.4
CKL-B30100	400	780	2500	30	20~50	100	160	146	60	66	20	5×2.3	11
CKL-B35110	580	740	2500	35	25~65	110	190	168	75	74	19	6×2.8	17
CKL-B40125	820	720	2500	40	25~65	125	190	178	75	86	17	6×2.8	19
CKL-B45130	840	660	2500	45	25~65	130	190	178	75	86	17	6×2.8	19
CKL-B50150	1400	610	2000	50	30~75	150	225	207	90	92	25	14×3.8	31
CKL-B55160	1600	600	2000	55	35~90	160	270	233.5	100	104	29.5	16×4.3	47
CKL-B60170	2200	490	2000	60	35~90	170	270	244	94	114	30	18×4.4	49
CKL-B70190	4500	480	2000	70	45~110	190	340	312.5	140	134	38.5	20×4.9	90
CKL-B80210	6800	450	1500	80	55~125	210	380	340	160	142	35	20×4.9	107
CKL-B90230	11000	420	1500	90	65~140	230	440	369	160	159	50	25×6.4	170
CKL-B100270	16000	400	1500	100	75~160	270	500	422.5	200	182	40.5	28×6.4	230
