首页 » 迈动产品 » 联轴器 » 蛇簧联轴器

产品 介绍Product

产品名称：
JSS 弹簧联轴器（双弹簧中间套加长式） 中间加长双弹簧联轴器 中间加长弹簧联轴器
产品特性：
1、可满足远距离联轴同步运转的传动设计中；
2、大缓冲，减振、吸振能力可达40%以上；方便装拆。
3、常用于联轴同步的大中型设备中，如：搅拌设备、输送设备、煤矿、冶金工业上。
品牌：
迈动工业
材质：
SC45#锻钢
表面：
经调质精加工后研磨处理，光洁。
寿命：
售后1年的技术服务支持
包装：
迈动工业纸箱密封包装
起订量：
1
交期：
标准产品备有现货库存，批量生产2~3周交货
  • 技术参数Parameter
  • 技术支持Support
  • 使用说明Direction
  • 购买咨询Consultancy
  • 支付问题Pay
  • 发票与保修I & M
  • 其它问题Other


JSS迈动蛇形弹簧联轴器(远传型、双弹簧中间加长式）：


1、可满足远距离联轴同步运转的传动设计中；

2、大缓冲，减振、吸振能力可达40%以上；方便装拆。

3、常用于联轴同步的大中型设备中，如：搅拌设备、输送设备、煤矿、冶金工业上。

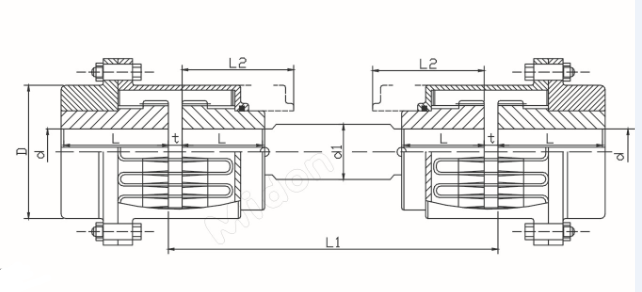

型号公称转矩Tn KN.m轴孔直径 d中间轴d1轴孔长度 L中间轴C  minDL2间隙 t

 重量

kg

润滑油

kg

许用位移量
径向y轴向x角向a
JSS10.1422-3528481621167833.90.0410.05±0.30.076
JSS20.432-5035601951589438.90.0680.05±0.30.1
JSS30.948-655076213183103315.60.1130.05±0.30.127
JSS41.855-806389275218134326.40.1720.05±0.30.15
JSS53.1565-857598294245144337.20.2540.076±0.30.18
JSS65.675-11090120372286182563.10.4270.076±0.50.2
JSS7880-120100127391324191583.50.5080.076±0.50.23
JSS812.590-1401201504533272206980.7350.076±0.60.25
JSS918110-17013016246336522561400.9080.1±0.60.3
JSS1025120-20014018448241923562101.1350.1±0.60.33
JSS1135.5140-20016018354947826862771.9620.1±0.60.4
JSS1250160-24020019858754828763812.8150.127±0.60.45
JSS1363180-25020021662260430565193.4960.127±0.60.5
JSS1490200-28022023967366533067193.7680.127±0.60.56
JSS15125240-32025025971170835068994.40.15±0.60.6
JSS16160280-360280289744782366612055.620.15±0.60.68





【迈动工业】相关产品
万向联轴器膜片、弹簧联轴器伺服联轴器星形、柱销联轴器梅花、轮胎联轴器
SWC万向节联轴器M100迈动单膜挠性联轴器MD1迈动伺服联轴器XL迈动星形弹性联轴器HRC迈动梅花联轴器
SWP万向节联轴器M200迈动双膜片联轴器MD2迈动（膜片弹性）伺服联轴器XLD迈动星形弹性联轴器L系列迈动梅花弹性联轴器
WSD迈动单节万向联轴器MP100迈动单膜片挠性联轴器MD3迈动（胀紧式）伺服联轴器TL迈动弹性柱销）联轴器NL迈动鼓形齿式联轴器
WS迈动双节万向联轴器MP200迈动双膜片挠性联轴器MD4迈动（波纹管）伺服联轴器HL迈动（弹性柱销）联轴器ML迈动梅花弹性联轴器
WSS迈动伸缩双节联轴器JSS迈动弹簧联轴器MD5迈动（十字滑块）伺服联轴器HLL迈动（弹性柱销）联轴器FU迈动轮胎弹簧联轴器
WSQ迈动轻形万向联轴器JS迈动弹簧联轴器MD6迈动（螺旋式）伺服联轴器ZL迈动齿式（柱销）联轴器UL迈动轮胎弹性联轴器




售后1年的技术服务支持。

1、安装距离：首先根据联轴器大小尺寸，对中调准好两轴之间初设距离；

2、调整两轴：使两轴安装轴尽可成一线安装，应<2度以内的角向偏差,<0.05MM径向偏移；

3、确定两轴：在调整两轴上法兰与中间加长距离及弹簧的配合安装距离后，锁定两轴（指电机和主机）。

4、安装法兰及加长轴法兰：用热套方法并尽可能使两法法兰安装平行。在确保中间轴安装距离后，安装中轴法兰分别与主从两法兰对策。

5、安装弹簧：安装之前，应在两个联轴器法兰的沟槽里涂上黄油，后再安装弹簧，注意两个半球弹簧裂口对应在同一边安装，通常可以用木或胶锤敲入联轴器鼓形槽中。

6、最后是安装护壳：先把两面二个0形密封圈对准半体的罩壳，套入置弹簧和法兰体周围。接着另一半护壳体，同上，对准并确保密实两体后再拧紧上下四枚锣钉，装完后与上对接完毕，安装完成。

要注意的是 ：

1、安装时应避免用硬体鼓打法兰齿部。

2、罩壳表面有个M6和M8是注油孔，用于检修注油之用。安装时应确保锣丝定位在法兰沟槽中，才能盖实整个联轴器。
