AYL液压式安全联轴器高速轴联结安全联轴器液压式安全联轴器厂家液压式安全联轴器生产商

首页 » 迈动产品 » 联轴器 » 安全联轴器

产品介绍Product

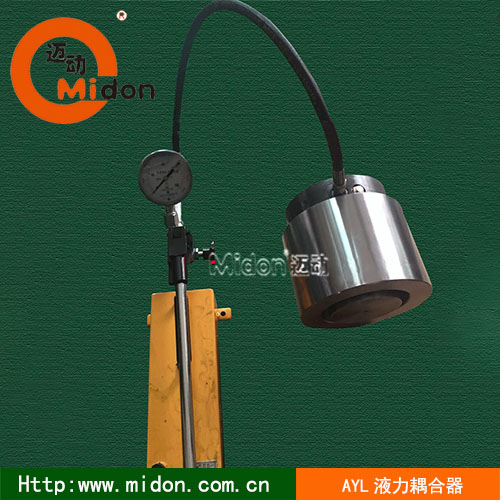

产品名称：: AYL液压式安全联轴器高速轴联结安全联轴器液压式安全联轴器厂家液压式安全联轴器生产商

产品特性：: AYL迈动安全联轴器，以下简称安全联轴器）适用于联接两同轴线的传动轴系，可起到限制
转矩及安全过载保护作用。其环境温度为－20～＋70℃；滑动转矩为 0.315～8000kN•m。

品牌：: 迈动工业

材质：: SC45#钢

表面：: 经调质精加工，表面光洁。

寿命：: 正常使用2~3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

AYL 型液压安全联轴器
1 适用范围
AYL 型液压安全联轴器（以下简称安全联轴器）适用于联接两同轴线的传动轴系，可起到限制
转矩及安全过载保护作用。其环境温度为－20～＋70℃；滑动转矩为0.315～8000kN·m。
2 述语
滑动转矩Ts：安全联轴器主、从动端产生相对滑动瞬时所传递的转矩。
3 型式与型号
3.1 安全联轴器型式有以下七种，见表1。

DZ 型低速式轴联结安全联轴器

型号	滑动转矩 T_S KN.m	尺寸 MM								转动惯量 I kg.m²	重量 G kg
		尺寸 MM
		d	D	D1	L	L1	B	C	C1
AYL30DZ	0.315-0.630	30	40	107	82	40	4	2	1.5	0.002	2.2
AYL35DZ	0.500-1.000	35	45	112	87	45	4	2	1.5	0.003	2.4
AYL40DZ	0.710-1.400	40	52	118	94	52	5	2	1.5	0.004	2.8
AYL45DZ	0.900-1.800	45	58	124	102	60	7	2	1.5	0.005	3.1
AYL50DZ	1.25-2.50	50	65	130	109	65	8	2	1.5	0.007	3.6
AYL60DZ	2.00-4.00	60	75	140	117	73	8	2	1.5	0.009	4.2
AYL70DZ	3.55-7.10	70	90	152	130	82	8	2	1.5	0.016	5.8
AYL80DZ	4.5-9.0	80	100	162	146	98	8	2	1.5	0.021	6.6
AYL90DZ	5.6-11.2	90	110	173	158	110	8	2	1.5	0.029	7.7
AYL100DZ	9.0-18.0	100	125	186	180	120	12	3	2	0.05	11.1
AYL110DZ	11.2-22.4	110	140	200	179	121	12	3	2	0.071	13.3
AYL120DZ	14.0-28.0	120	150	209	205	145	12	3	2	0.093	15.6
AYL130DZ	18.0-35.5	130	160	219	214	156	12	3	2	0.112	16.8
AYL140DZ	22.4-45	140	170	229	225	165	13	3	2	0.14	18.7
AYL150DZ	25-50	150	180	239	235	175	13	3	2.5	0.169	20.4
AYL160DZ	40-80	160	200	252	260	195	15	4	2.5	0.263	28.1
AYL170DZ	45-90	170	210	262	256	191	15	4	2.5	0.302	29.1
AYL180DZ	56-112	180	225	275	256	191	15	4	2.5	0.386	33.5
AYL190DZ	71-140	190	240	288	302	236	15	4	2.5	0.563	44.4
AYL200DZ	80-160	200	250	298	302	236	15	4	2.5	0.641	46.4
AYL220DZ	100-200	220	270	318	302	236	15	4	2.5	0.818	50.4

注：表中滑动转矩是当环境温度为0℃以上时的值。若环境温度低于0℃时，滑动转矩应适当降
低

GZ 型高速式轴联结安全联轴器

型号	滑动转矩 T_S KN.m	尺寸 MM																		转动惯量 I kg.m	重量 G kg
		尺寸 MM
		d	D	D1	D2	D3	D4	D5	L	L1	L2	L3	L4	L5	L6	B	M	C	C1
AYL60GZ	2.00-4.00	60	75	140	78	40	70	90	137	83	18	106	128	13	1	8	M6	2	1.5	0.014	5.4
AYL70GZ	3.55-7.10	70	90	152	90	50	80	100	150	92	18	115.5	140.5	13	1.5	8	M6	2	1.5	0.022	6.9
AYL80GZ	4.5-9.0	80	100	162	100	50	90	110	166	108	18	131.5	156.5	13	1.5	8	M6	2	1.5	0.031	8.3
AYL90GZ	5.6-11.2	90	110	173	115	65	100	125	184	123	25	145	170	18	2	12	M8	3	1.5	0.012	9.9
AYL100GZ	9.0-18.0	100	125	186	125	70	110	140	206	133	25	156	191	18	3	12	M8	5	1.5	0.065	12.9
AYL110GZ	11.2-22.4	110	140	200	140	80	120	150	208	137	28	167	193	18	3	12	M8	3	2	0.093	15.7
AYL120GZ	14.0-28.0	120	150	209	150	90	130	160	237	161	28	189	221	18	3	12	M8	3	2	0.121	18.3
AYL130GZ	18.0-35.5	130	160	219	165	100	140	170	250	174	31	201	234	18	3	13	M8	3	2	0.149	20.3
AYL140GZ	22.4-45.0	140	170	229	175	105	150	180	261	183	31	212	245	23	3	13	M10	3	2	0.185	22.7
AYL150GZ	25-50	150	180	239	190	115	160	190	275	195	35	222	257	23	3	15	M10	3	2	0.23	25.6
AYL160GZ	40-80	160	200	252	200	120	170	200	300	215	35	247	282	23	3	15	M10	3	2.5	0.341	32.7
AYL170GZ	45-90	170	210	262	215	130	180	215	300	213	37	247	282	23	3	15	M10	4	2.5	395	34.5
AYL180GZ	56-112	180	225	275	225	135	190	225	300	213	37	247	282	23	3	15	M10	4	2.5	0.5	38.7
AYL190GZ	71-140	190	240	288	240	145	200	250	350	260	39	297	332	23	3	15	M10	4	2.5	0.723	50.3
AYL200GZ	80-160	200	250	298	250	150	220	250	350	260	39	297	332	23	3	15	M10	4	2.5	0.833	53.6
AYL220GZ	100-200	220	270	320	270	175	240	270	350	260	39	297	332	23	3	15	M10	4	2.5	1.07	59.4

DJ 型低速式键联结安全联轴器

型号	滑动转矩 T_S KN.M	尺寸mm														转动惯量 I kg.m²	重量 G kg
		尺寸mm
		d	D	D1	D2	D3	L	L1	L2	L3	L4	B	M	C	C1
AYL35DJ	0.63-1.25	25-35	52	145	130	72	80	40	32	4	15	8	M6	2	1.5	0.008	5.4
AYL40DJ	1.12-2.24	30-40	60	150	136	90	95	55	47	4	15	8	M6	2	1.5	0.01	6.7
AYL48DJ	1.60-3.15	38-48	70	160	146	100	100	60	52	4	15	8	M6	2	1.5	0.013	7.9
AYL55DJ	2.24-4.50	45-55	80	170	155	110	105	65	57	4	15	8	M6	2	1.5	0.017	8.9
AYL60DJ	3.15-6.30	50-60	90	180	165	125	115	71	59	4	15	12	M6	3	1.5	0.024	11
AYL70DJ	4.5-9.0	60-70	100	186	172	140	125	81	69	4	15	12	M6	3	1.5	0.034	14
AYL80DJ	5.6-11.2	65-80	110	196	182	150	130	86	74	4	15	12	M6	3	1.5	0.046	16
AYL85DJ	8.0-16.0	70-85	120	206	192	160	140	96	84	4	15	12	M6	3	1.5	0.059	18
AYL95DJ	10~20	80-95	130	220	205	170	150	106	93	4	20	13	M8	3	1.5	0.08	20
AYL100DJ	11.2-22.4	85-100	140	230	215	180	160	116	103	4	20	13	M8	3	2	0.1	23
AYL110DJ	14.0-28.0	95-110	150	235	220	185	170	128	113	4	20	15	M8	3	2	0.13	25
AYL120DJ	18.0-35.5	100-120	160	245	230	190	180	139	124	4	20	15	M8	4	2	0.16	29
AYL130DJ	25.0-50.0	115-130	180	265	250	220	190	146	131	4	20	15	M8	4	2.5	0.22	35
AYL150DJ	35.5-71.0	130-150	200	285	270	240	200	153	138	4	20	15	M8	4	2.5	0.36	44
AYL170DJ	50-100	140-170	220	300	285	260	230	183	168	4	20	15	M8	4	2.5	0.55	58
AYL190DJ	71-140	160-190	250	330	315	290	250	202	185	4	20	17	M8	4	2.5	0.88	74
AYL200DJ	100-200	180-200	280	360	345	320	270	222	205	4	20	17	M8	4	2.5	1.53	101

注：①表中的滑动转矩是当环境温度为0℃以上时的值。若环境温度低于0℃时，滑动转矩应适
当降低，见附录A 中A8 章。
②轴孔直径d 按GB3852 的规定，键槽型式选取A 型。
③表中给出的重量及转动惯量均为最小轴孔计算的近似值。

GJ 型高速式键联结安全联轴器

型号	滑动转矩 T_S KN.M	尺寸mm							转动惯量 I kg.m²	重量 G kg
		尺寸mm
		d	D	D1	L	L1	L2_min	C
AYL50GJ	1.40-3.55	40-50	85	145	105	67	80	1.5	0.013	6.5
AYL60GJ	2.8-5.6	50-60	100	157	110	71	85	1.5	0.017	8.5
AYL70GJ	4.0-8.0	60-70	115	172	125	83	105	1.5	0.03	11.5
AYL80GJ	7.1-14.0	70-80	130	185	140	98	120	21.5	0.048	15.2
AYL90GJ	10.0-20.0	80-90	145	206	160	113	130	2	0.08	20.6
AYL100GJ	12.5-25.0	90-100	160	218	175	122	140	2	0.125	26.8
AYL110GJ	16.0-35.5	100-110	175	234	190	137	145	2	0.182	32.9
AYL120GJ	22.4-45.0	110-120	190	245	200	146	155	2	0.257	39.7
AYL130GJ	28-56	120-130	205	255	220	164	165	2	0.366	49.2
AYL140GJ	40-80	130-140	225	272	230	173	180	2	0.541	61.3
AYL150GJ	45-90	140-150	240	286	260	193	195	2.5	0.794	78.9
AYL160GJ	56-112	150-160	255	300	285	218	201	2.5	1.067	94.7
AYL180GJ	71-160	160-180	280	346	300	233	235	2.5	1.665	123.2

注：①表中的滑动转矩是当环境温度为0℃以上的值。若环境温度低于0℃时，滑动转矩应适当降低，
见附录A 中A8 章。
②轴孔直径d 按GB3852 的规定，键槽型式选取A 型。
③表中给出的重量及转动惯量为最小轴孔计算的近似值。

DF 型低速式法兰联结安全联轴器

型号	滑动转矩 T_S KN.M	尺寸MM														转动惯量 I kg.m²	重量 G kg
		尺寸MM
		d	D	D1	D2	D3 (H7)	L	L1	L2	L3_max	b	g	n-d1	D	C
AYL90DF	11.2-22.4	90	105	180	155	105	175	146	17	156	-	-	8-M16	4	1.5	0.13	27
AYL130DF	22.4-45.0	130	145	225	196	135	180	145	20	158	32	13.5	8-M16	4	2	0.32	39
AYL150DF	35.5-71.0	150	170	250	218	150	208	168	25	181	40	18	8-M18	5	2.5	0.56	54
AYL170DF	50-100	170	195	285	245	170	237	195	27	203	40	21.5	8-M20	6	2.5	1.03	79
AYL200DF	71-140	200	225	315	280	185	262	122	32	228	40	22.5	10-M22	7	2.5	0.65	100
AYL220DF	100-200	220	250	350	310	210	280	227	35	242	50	23.5	10-M22	7	2.5	2.64	130
AYL250DF	140-280	250	280	390	345	235	300	242	40	257	70	25.5	10-M24	7	3	4.35	171
AYL280DF	200-400	280	315	440	390	255	332	272	42	287	80	29.5	16-M27	9	3	7.66	237
AYL300DF	50-500	300	340	490	435	275	357	288	47	306	90	34	16-M30	11	3	13	332
AYL340DF	355-710	340	385	550	492	320	390	318	50	336	100	34	16-M30	11	3	22.4	450
AYL380DF	500-1000	380	425	620	555	380	405	328	55	346	100	36.5	16-M36	11	3	37	591
AYL420DF	710-1400	420	485	680	605	400	445	368	5	386	120	44.5	16-M36	14	3.5	58	755
AYL480DF	1250-2500	480	535	780	690	450	545	461	62	479	120	47.5	10-M48	17	3.5	124	1238
AYL530DF	1600-3150	530	580	840	750	490	600	500	70	525	120	50	16-M48	17	3.5	184	1570
AYL560DF	2000-4000	560	625	920	820	530	650	540	80	565	120	54.5	16-M56	19	4	289	2096
AYL630DF	2500-5000	630	690	1000	880	590	665	555	80	580	120	59.5	16-M64	19	4	408	2468
AYL670DF	3150-6300	670	760	1100	980	640	725	600	95	625	200	71.5	16-M72	21	5	660	3315
AYL750DF	4000-8000	750	835	1200	1080	700	770	630	110	655	200	79.5	20-M72	24	5	990	4140

注：表中的滑动转矩是当环境温度为0℃以上的值。若环境温度低于0℃时，滑动转矩应适当降低

GF 型——高速式法兰联结安全联轴器

型号	滑动转矩 T_S KN.M	I型					II型					III型					L	L1	C1	转动惯量 I kg.m			重量 G kg
		适用于GIGL型鼓形齿式联轴器（ZBJ19013-89)					适用于GIIGL型鼓形齿式联轴器（ZBJ19013-89）					适用于WGC丶WGT型鼓型齿式联轴器（JB/T7001-7004-93)								转动惯量 I kg.m			重量 G kg
		D（h7）	D1	D2	L2	n-d	D（h7）	D1	D2	L2	n-d	D（h7）	D1	D2	L2	n-d				I	II	III	I	II	III
AYL40GF	0.8-1.6	93	144	128	4	8-9	110	149	133	3	8-9	95	150	135	3	8-9	110	16	1	0.02	0.02	0.02	8.7	8.3	8.7
AYL50GF	1.4-2.8	120	174	154	4	8-11	126	167	150	4	8-9	110	170	155	3	8-9	125	17	1.5	0.03	0.03	0.03	12.4	12.7	12.4
AYL60GF	2.24-4.50	144	196	175	4	8-11	148	187	172	5	10-9	130	200	175	3	8-11	135	17	1.5	0.05	0.05	0.06	16.2	16.7	16.8
AYL70GF	3.15-6.30	163	224	196	4	12-11	165	204	188	5	12-9	152	225	200	5	8-11	135	17	1.5	0.1	0.1	0.1	19.5	21	21.1
AYL80GF	4.5-9.0	185	241	220	4	12-13	185	230	210	5	10-11	170	245	218	5	8-11	145	17	1.5	0.1	0.1	0.1	24.9	25.7	26.2
AYL90GF	7.1-14.0	207	260	238	4	12-13	210	256	235	5	14-11	190	272	248	5	10-13	160	17	1.5	0.2	0.2	0.2	32	32	33.2
AYL100GF	10-20	227	282	260	6	12-13	235	287	265	5	12-13	205	290	265	5	10-13	180	20	1.5	0.3	0.3	0.3	45.9	45.2	45.6
AYL110GF	14-28	243	314	284	6	10-17	270	325	300	5	14-13	218	315	288	6	10-17	210	20	1.5	0.5	0.5	0.5	64.5	62	61.3
AYL120GF	22.4-45.0	272	346	318	6	12-17	305	362	340	5	18-13	248	355	325	6	10-17	235	20	1.5	0.8	0.7	0.7	84.1	80.4	81.2
AYL140GF	31.5-63.0	308	380	352	6	12-17	340	412	384	5	14-17	295	412	380	6	10-21	245	23.5	1.5	1.5	1.2	1.5	117.7	109.8	116.3
AYL160GF	45-90	352	442	408	6	12-21	385	262	435	6	18-17	330	440	405	6	12-21	275	23.5	2	2.6	2.3	2.3	165.6	158.5	156.9
AYL180GF	63-125	392	482	448	6	16-21	435	512	482	6	22-17	370	490	455	6	16-21	315	23.5	2	4.5	3.9	3.9	237.2	225.7	226.7
AYL220GF	112-224	470	580	536	6	14-25	485	580	545	6	18-21	435	580	525	6	16-25	320	28	2	8.7	8.6	8.5	337.5	336.2	338.4

GC 型高速式端面齿联结安全联轴器

型号	滑动转矩 T_S KN.M	尺寸 mm													齿形尺寸mm							转动惯量 I kg.m²	重量 G kg
		尺寸 mm													齿形尺寸mm
		d	D	D1	D2	L	L1	L2max	L3	L4	H	I	n-d1	d2	z	b	h	h1	f	a	R
AYL80GC	10-20	70-80	180	160	140	200	25	174	25	5	35	12	8-M10	M12	36	7.844	4.328	11.86	0.6	6°50、2、	2	0.15	31
AYL110GC	20-40	85-110	225	205	180	210	30	178	25	5	50	12	8-M10	M12	48	7.357	3.81	10.52	0.45	5°8、12、	2	0.39	51
AYL130GC	31.5-63	100-130	250	225	200	236	35	200	30	5	60	15	8-M12	M16	48	8.175	4.933	12.77	0.45	5°8、12、	2	0.66	69
AYL150GC	45-90	110-150	285	260	225	270	40	228	30	5	70	15	8-M12	M16	60	7.457	4.038	10.8	0.36	4°6、49、	2	1.28	104
AYL170GC	63-125	130-170	315	285	250	305	45	258	35	5	70	15	10-M16	M20	60	8.242	5.476	12.95	0.36	4°6、49、	2	2.15	140
AYL190GC	90-180	150-190	350	315	280	325	50	272	35	5	80	15	10-M16	M20	72	7.633	4.339	11.28	0.3	3°25、48、	2	3.5	185
AYL220GC	125-250	170-220	390	355	315	344	50	292	35	10	100	16	10-M16	M20	72	8.505	4.556	12.51	0.6	3°25、48、	2.25	5.7	242
AYL240GC	180-355	190-240	440	400	350	378	55	320	45	10	115	16	16-M20	M24	96	7.198	2.91	8.92	0.45	2°34、26、	2.25	10	338
AYL260GC	250-500	220-260	490	450	380	408	55	350	45	10	135	16	16-M20	M24	96	8.016	4.034	11.17	0.45	2°34、26、	2.25	17	467
AYL300GC	355-710	240-300	550	510	440	444	60	380	45	10	155	18	16-M20	M24	96	8.997	5.381	13.86	0.45	2°34、26、	2.25	29	617
AYL340GC	500-1000	260-340	620	575	500	454	70	380	55	10	175	18	20-M24	M30	120	8.114	3.578	10.28	0.36	2°3、35、	2.5	48	805
AYL380GC	710-1400	300-380	680	635	550	472	70	400	55	10	215	18	24-M24	M30	120	8.9	4.657	12.43	0.36	2°3、35、	2.5	72	990
AYL460GC	1250-2500	360-460	780	725	640	512	80	430	65	15	255	18	24-M30	M36	144	8.507	4.028	11.36	0.45	1°43、	2.5	131	1360
AYL500GC	1600-3150	400-500	840	775	710	582	80	500	75	15	285	20	24-M36	M42	144	9.162	4.927	13.15	0.45	1°43、	2.5	200	1760
AYL530GC	2000-4000	420-530	920	855	760	644	90	550	75	15	310	20	24-M36	M42	144	10.03	6.126	15.51	0.45	1°43、	2.5	320	2370
AYL560GC	2500-5000	460-560	1000	915	840	658	90	565	85	15	340	20	20-M48	M48	180	8.726	4.058	11.96	0.72	2°44、43、	2.5	458	2885
AYL630GC	3150-6300	530-630	1100	1015	920	726	100	620	85	15	370	25	20-M48	M48	180	9.598	5.257	14.35	0.72	2°44、43、	2.5	750	3900
AYL670GC	4000-8000	560-670	1200	1100	1000	770	110	655	85	15	400	25	20-M56	M48	180	10.47	6.456	15.75	0.72	2°44、43、	2.5	1125	4970

注：①表中的滑动转矩是当环境温度为0℃以上时的值。若环境温度低于0℃时，滑动转矩应适当降低，见附录A 中A8 章。
②轴孔直径d 按GB3852 的规定，键槽型式选取A 型。
③表中给出的重量及转动惯量均为最小轴孔计算的近似值。
④AYL80GC～AYL530GC 中α与α1等值。AYL560GC～AYL670GC 中α1为零。
