首页 » 迈动产品 » 联轴器 » 膜片联轴器

产品 介绍Product

产品名称:
MP100 单膜片挠性联轴器 挠性膜片联轴器 挠性联轴器厂家 单膜片挠性联轴器
产品特性:
MP100膜片联轴器,单膜片联轴器
1、属金属挠性联轴器,它依靠金属膜片来联接主、从动机之间的扭矩传递;
2、具有弹性钢性结合,减振、无噪声、免润滑,大扭力的特点;材料:SC45#锻钢+不锈钢膜片组合而成。
3、可补偿主、从动机之间制造和安装误差和承载变形及温度变化引起的轴向、径向和角向偏移。
4、广泛应用于钢铁、冶金、矿山、电站、纺织、化工和铸造工业及自动化设备上。
品牌:
迈动工业
材质:
SC45#锻钢+不锈钢膜片组合而成
表面:
经调质精加工后发黑处理,表面光洁。
寿命:
正常使用2~3年
包装:
迈动工业纸箱密封包装
起订量:
1
交期:
标准产品备有现货库存,批量生产2~3周交货
  • 技术参数Parameter
  • 技术支持Support
  • 使用说明Direction
  • 购买咨询Consultancy
  • 支付问题Pay
  • 发票与保修I & M
  • 其它问题Other




MP100 迈动膜片联轴器

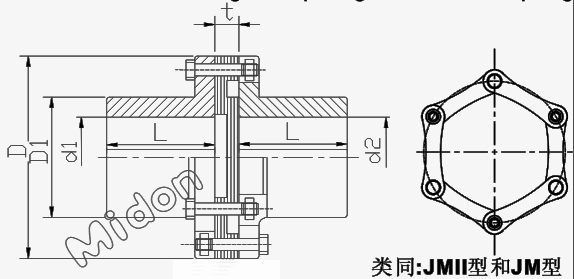

基本参数和主要尺寸(JB/T 9147-2000)

型号公称转矩Tn KN.m瞬间最大转矩 KN.m许用转速(n) r/min轴孔直径 d轴孔长度DD1tJMI型扭转刚度 *106重量 kg
L 推荐L
MP1010.040.0631070014-2827-623580398±0.20.370.9
MP1020.0630.1930020-3838-824092538±0.20.451.4
MP1030.10.2840025-4544-11245102638±0.20.562.1
MP1040.250.4670030-5560-112551287711±0.30.814.2
MP1050.50.8590035-6560-142651459111±0.31.26.4
MP1060.81.25510040-7584-1427516810514±0.31.429.6
MP1071.252475045-8084-1728018011215±0.41.912.5
MP10823.15430050-8584-1728020012015±0.42.3515.5
MP1092.54420055-8584-1728020512020±0.42.716.5
MP1103.155400055-9084-1729021512820±0.43.0219.5
MP11146.3365060-95107-17210023513223±0.53.4625
MP11258340060-100107-21210025014523±0.53.6730
MP1136.310320060-110107-21211027015523±0.55.236
MP114812.5285060-110107-21211530016227±0.67.845
MP1151016270070-125107-21212532017627±0.68.4355
MP11612.520245075-130107-25214035018632±0.710.2375
MP1171625230080-140132-25214537020332±0.710.9785
MP1182031.5215090-160132-30216540023032±0.713.07115
MP11925401950100-170167-30217544024538±0.914.26150
MP12031.5501850100-180167-30218546026038±0.922.13170
MP12135.5561800120-200167-35220048028038±0.923.7200
MP12240631700120-200167-35221050029538±0.924.6230
MP12350801600140-220202-35222054031044±129.71275
MP124631001450140-240202-41024060033550±1.232.64380
MP125801251400160-250242-41025562035050±1.237.69410
MP126901401300180-280242-47027566038550±1.250.43510
MP1271121801200190-300242-27029572041060±1.471.51620
MP1281402001150220-320282-47030074042060±1.493.37680
MP1291602241100240-300330-47032077045060±1.4114.53780
