首页 » 迈动产品 » 胀套 » 胀套

产品 介绍Product

产品名称:

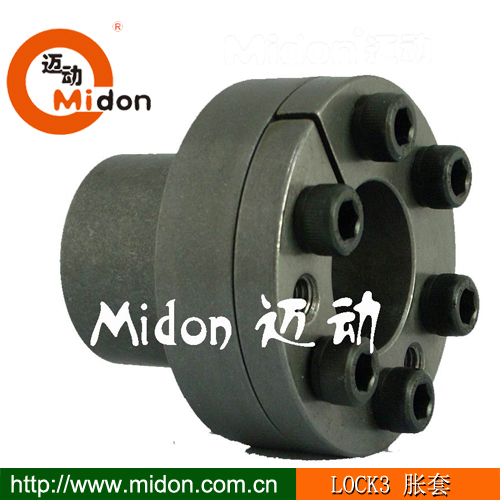

LOCK3 胀套 Z11胀套 Z11涨紧套厂家 TLK300胀套
产品特性:
1、实现无间隙免键联接,无需键槽,100%品质保证。
2、具有省时高效,避免传统隐性公差损坏;
3、具有高精度,大扭矩,自动调节中心作用;
4、45#钢调质研磨,反复涨紧弹性好。
5、备有现货库存,批量生产2~3周交货期。
品牌:
迈动工业
材质:
45#钢
表面:
经精加工后调质研磨,表面光洁。
寿命:
正常使用2~3年
包装:
迈动工业纸箱密封包装
起订量:
1
交期:
标准产品备有现货库存,批量生产2~3周交货
  • 技术参数Parameter
  • 技术支持Support
  • 使用说明Direction
  • 购买咨询Consultancy
  • 支付问题Pay
  • 发票与保修I & M
  • 其它问题Other



a



迈动工业——LOCK3胀紧套

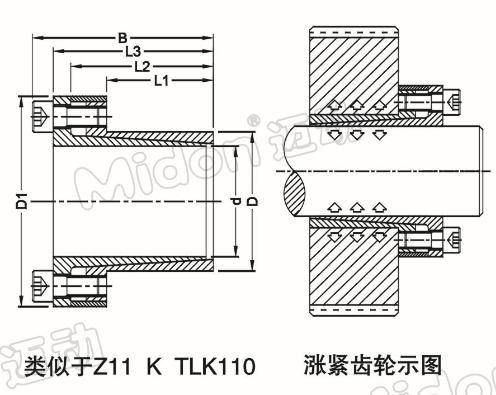

LOCK3胀紧套类似于Z11 K TLK110胀紧联结是在轴和毂孔之间放置一对或数对以内、外、锥面贴合的胀紧联接套,在轴力作用下,内环缩小,外环胀大,与轴和轮毂紧密贴合,产生足够的摩擦力,以传递扭矩,轴向力或两者的复合负荷。胀紧联结的定心性好,装拆或调整轴与毂的相对位置方便、没有应力集中,承载能力高,可避免零件因键槽某原因削弱,又有密封作用

                                                                             LOCK3型胀紧套的基本尺寸参数

LOCK3
尺寸Dimensions所受扭力Performances
压强Pression
螺丝规格Ciamping screwsDIN-12.9
Kg
d×DL1L2L3BD1MtFtPwPnQtyTypeMs
7×1512222529272465002301103M4×124.90.06
8×1512222529272566502101103M4×124.90.05
9×1614232630284599802101204M4×124.90.06
10×1614232630284999801801204M4×124.90.06
11×1814232630325499801701054M4×124.90.07
12×1814232630326099801551054M4×124.90.07
13×231423263038639980145854M4×124.90.11
14×231423263038709980135854M4×124.90.10
15×241429364245120171001851203M6×18170.22
16×241629364245140171001801203M6×18170.22
17×261831384447180220001901254M6×18170.25
18×261831384447200220001801254M6×18170.24
19×271831384449210220001701204M6×18170.26
20×281831384450220220001601144M6×18170.27
22×32253845515425022000115804M6×18170.34
24×34253845515627022000105754M6×18170.36
25×34253845515629033000100754M6×18170.35
28×392538455161465330001351006M6×18170.48
30×41253845516251045000125906M6×18170.48
32×43253845516554045000120906M6×18170.48
35×47324552515979045000105808M6×18170.47
38×50324552587286045000100758M6×18170.58
40×5332455258759004500095708M6×18170.61
42×5532455258789504500090708M6×18170.68
45×594562705886189084000110858M8×22410.76
48×624562707887201084000105808M8×22411.20
50×654562707892210084000100758M8×22411.20
55×71557280789826009400085659M8×22411.40
60×77552808810428409400075609M8×22411.60
65×845572808811130709400070559M8×22411.80
70×9065869688119525015000090709M10×25832.10
75×95658696106126560015000080659M10×25833.00
80×10065869610613180202000001008012M10×25833.50
85×1066586961061378500200000957512M10×25833.60
90×1126586961061449000200000907512M10×25833.90
95×120658696106149110002300001008014M10×25834.40
100×125658696106154150003000001209518M10×25834.60
110×1409011412812818016000290000806512M12×351458.70
120×1559011412812819817500290000705512M12×3514510.60
130×1659011412812820825000384000907016M12×3514511.30



【迈动工业】相关产品
胀紧套多锲论、链条、齿轮
LOCK1迈动胀紧套LOCK4迈动胀紧套LOCK7迈动胀紧套LOCK19迈动胀紧套 迈动齿轮(MI~M6)
LOCK2迈动胀紧套LOCK5迈动胀紧套LOCK8迈动胀紧套LOCK20迈动胀紧套迈动板式链条
LOCK3迈动胀紧套LOCK6迈动紧胀套LOCK18迈动胀紧套迈动惰轮J型迈动多锲论
皮带轮同步轮
迈动锥套皮带轮SPZ(1、2)槽迈动锥套皮带轮SPA(1、2)槽迈动锥套皮带轮(SPB(1、2)槽迈动锥套皮带SPC(3、4)槽L型迈动直孔同步轮
迈动锥套皮带轮SPZ(3、4)槽迈动锥套皮带轮SPA(3、4)槽迈动锥套皮带轮SPB(3、4)槽 迈动锥套皮带轮SPC(5、6)槽H型迈动直孔同步轮
迈动锥套皮带轮SPZ(5、6)槽迈动锥套皮带轮SPA(5、6)槽迈动锥套皮带轮(SPB(5、6)槽迈动锥套皮带轮SPC(8、10)槽XL型迈动直孔同步轮
链轮同步轮
迈动 06B 08B系列涨紧式锥套链轮美标链轮(40、50欧标(06B、08B)系列直孔链轮 T5型迈动同步轮5M迈动同步轮
迈动 10B 12B系列涨紧式锥套链轮美标链轮(60、80)欧标(10B、12B)系列直孔链轮T10型迈动同步轮 8M迈动同步轮
迈动 16B 20B系列涨紧式锥套链轮美标链轮(100、120)欧标(16B、20B)系列直孔链轮AT5型迈动同步轮 14M迈动同步轮
迈动 24B 28B系列涨紧式锥套链轮美标链轮(140、160)欧标(24B、28B)系列直孔链轮AT10型迈动同步轮20M迈动同步轮





迈动工业——胀紧套使用说明


.胀套安装前的准备工作

结合件的尺寸、公差和表面粗糙度应符合表A1要求
结合表面必须清洁、无污物、无腐蚀和无损伤。
在清洗后的胀套结合表面上均匀涂一层薄润滑油(不含二硫化钼添加剂)


.胀套的安装
把被联结件推移到轴上,使达到设计规定的位置。
将拧松螺钉的胀套平滑装入联结孔处,要防止结合件的倾斜,然后将螺钉拧紧。


.拧紧胀套螺钉的方法
使用扭矩扳手,按对角、交叉的原则均匀地拧紧。
螺钉的拧紧力矩MA值按技术参数中的规定,并按下列步骤拧紧:
a.
1/3MA值拧紧 b.1/2MA值拧紧
c.
MA值拧紧 d.MA值检查全部螺钉


.胀套的拆卸
拆卸时先逐级对角松开全部螺钉,但不要将螺钉全部拧出。

利用拆卸螺孔,旋入相应螺钉,或顶、或拉,使胀套松动后即可取出。



.胀套的防护
安装完毕后,在胀套外露端面及螺钉头部涂上一层防锈油脂。
在露天作业或工作在较差环境的机器,应定期在外露的胀套端面上涂防锈油脂。
需在腐蚀介质中工作的胀套,应采取专门的防护(如加盖板、密封罩等),以防胀套锈蚀
