BJG鼓制动球笼联轴器，BJG双球笼毂制动万向联轴器，BJZ股制动大摆角万向联轴器， 球笼等速万向联轴器，高速球笼万向联轴器，主轴等速万向节，同步万向，球笼万向头，大摆角万向轴，摆动万向节，万向关节，球笼关节，BJZ滚珠万向节，钢球万向节，双球笼万向联轴器，等速球笼万向联轴器，球笼连轴器，滚球式等速万向联轴器，BJZ万向传动轴，BJZ球笼传动轴总成，RZEPPA球笼联轴器,CV Joint Coupling，

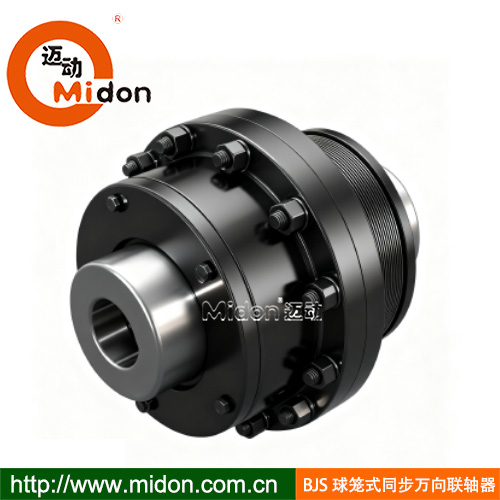

结构特点：该联轴器由两个全密封的球笼万向节通过端面带齿的两外圈相啮合，并用螺栓紧固组成。内圈内孔为花键或键槽孔，可与对应轴伸相配合实现主、从动端的传动。内、外圈之间装有钢球，钢球安装在保持架的窗口内，保持架嵌在内圈与外圈之间。外圈的外圆柱面上带有法兰凸台，便于安装和固定。此外，它还带有毂式制动器，可在需要时实现制动功能。
性能优势：它具有等速传递的特性，能保证主动轴与从动轴的瞬时角速度完全相等，传动精度高。角向补偿能力较大，一般可达 5°，采用特殊密封时，角向补偿量可达 8°。同时，其承载能力高，可承受较大的扭矩和冲击载荷，运行平稳，振动小、噪音低。另外，由于采用了全密封结构，能有效防止内部润滑脂泄露和外界杂质进入，延长了使用寿命。带毂式制动器的设计使其能够在需要时快速制动，提高了设备的安全性和可控性。
应用领域：主要应用于冶金、重型、矿山、起重、运输机械等行业中对传动精度、承载能力和制动性能有较高要求的场合，也可用于一些对安全性和可控性要求较高的设备，如数控机床、机器人等。

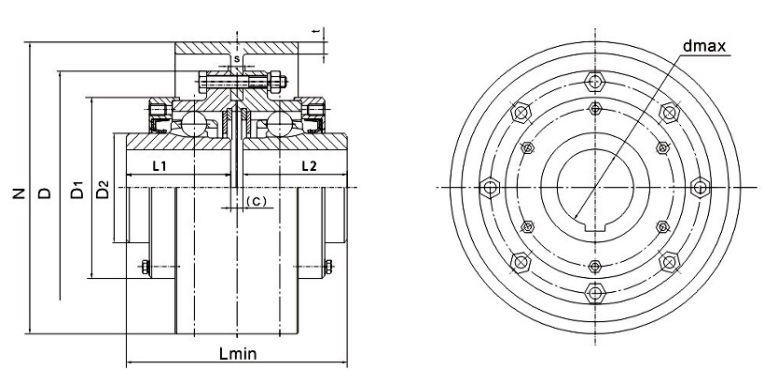

BJG鼓制动球笼联轴器 BJS-AZ
| 型号 TYPLE | 转矩Tf （N.m） | 最大摆动 角度a | 伸缩量 S | 径偿量 Y | 惯量 J(KG.M2) | 外径 D | 台径 D1 | 毂径 D2 | 内孔 d-max | 台厚 B | 鼓轮外径 N | 轮缘厚 t | 毂径厚 s | 间隙 C | 轴长 L1-min | 总长 L | 约重 KG |
| BJG60 | 340 | 3 | ±3 | 1.5 | 0.0004 | 60 | 40 | 20 | 10 | 50 | 100 | 4 | 4 | 3 | 25 | 55 | 0.98 |
| BJG75 | 460 | 3 | ±3 | 1.5 | 0.0014 | 75 | 50 | 25 | 16 | 62 | 120 | 4 | 4 | 4 | 32 | 70 | 1.95 |
| BJG90 | 600 | 3 | ±3 | 2 | 0.0034 | 90 | 60 | 28 | 18 | 76 | 150 | 5 | 5 | 5 | 38 | 84 | 3.37 |
| BJG105 | 900 | 3 | ±3 | 2 | 0.0074 | 105 | 70 | 35 | 24 | 84 | 175 | 6 | 6 | 6 | 45 | 98 | 5.36 |
| BJG120 | 1200 | 5° | ±4 | 2 | 0.01 | 120 | 86 | 50 | 32 | 100 | 200 | 8 | 8 | 8 | 55 | 116 | 8.29 |
| BJG135 | 1420 | 5° | ±4 | 3 | 0.03 | 135 | 100 | 58 | 42 | 106 | 220 | 8 | 8 | 8 | 60 | 128 | 11.57 |
| BJG155 | 2550 | 5° | ±5 | 3 | 0.05 | 155 | 120 | 75 | 50 | 121 | 250 | 8 | 8 | 8 | 62 | 130 | 15.49 |
| BJG175 | 3200 | 5° | ±5 | 3 | 0.08 | 175 | 140 | 85 | 65 | 130 | 280 | 10 | 10 | 10 | 68 | 145 | 22.03 |
| BJG190 | 4650 | 5° | ±5 | 3 | 0.13 | 190 | 155 | 100 | 65 | 140 | 320 | 10 | 10 | 10 | 78 | 165 | 29.54 |
| BJG210 | 7050 | 5° | ±5 | 3 | 0.22 | 210 | 175 | 110 | 75 | 152 | 320 | 12 | 12 | 10 | 85 | 180 | 39.37 |
| BJG245 | 11800 | 5° | ±5 | 3.5 | 0.41 | 245 | 200 | 125 | 85 | 170 | 320 | 12 | 12 | 12 | 85 | 185 | 55.08 |
| BJG275 | 17000 | 5° | ±5 | 3.5 | 0.74 | 275 | 230 | 150 | 105 | 200 | 360 | 16 | 16 | 12 | 100 | 210 | 78.77 |
| BJG320 | 26000 | 5° | ±5 | 3.5 | 1.55 | 320 | 265 | 175 | 125 | 220 | 400 | 16 | 16 | 14 | 110 | 238 | 120.88 |
| BJG365 | 33500 | 5° | ±5 | 4 | 2.86 | 365 | 310 | 200 | 145 | 247 | 480 | 20 | 20 | 16 | 120 | 260 | 171.81 |
| BJG410 | 58000 | 5° | ±6 | 4 | 4.91 | 410 | 350 | 240 | 170 | 267 | 540 | 20 | 20 | 18 | 130 | 280 | 233.46 |
| BJG435 | 65000 | 5° | ±5 | 4 | 6.22 | 435 | 385 | 280 | 195 | 250 | 600 | 20 | 20 | 18 | 130 | 280 | 262.80 |
| BJG490 | 114000 | 5° | ±8 | 4.5 | 12.15 | 490 | 428 | 280 | 210 | 328 | 650 | 25 | 25 | 20 | 160 | 340 | 404.90 |
| BJG575 | 220000 | 5° | ±15 | 6 | 26.43 | 575 | 490 | 320 | 250 | 375 | 720 | 25 | 25 | 25 | 185 | 390 | 639.56 |
| BJG650 | 290000 | 5° | ±15 | 7 | 48.14 | 650 | 570 | 380 | 285 | 450 | 800 | 28 | 28 | 28 | 205 | 435 | 911.59 |
| BJG735 | 370000 | 5° | ±15 | 7 | 82.33 | 735 | 640 | 420 | 340 | 442 | 900 | 25 | 25 | 25 | 215 | 455 | 1219.18 |
| BJG845 | 530000 | 5° | ±15 | 8 | 164.37 | 845 | 735 | 490 | 400 | 500 | 1000 | 32 | 32 | 32 | 245 | 520 | 1841.61 |
