BJF单侧球笼万向联轴器，高速球笼万向联轴器，主轴等速万向节，同步万向，球笼万向头，摆动万向节，万向关节，球笼关节，BJF滚珠万向节，钢球万向节，双球笼万向联轴器，等速球笼万向联轴器，球笼连轴器，滚球式等速万向联轴器，BJF万向传动轴，BJF球笼传动轴总成，RZEPPA球笼联轴器,CV Joint Coupling，
结构设计：主要由内圈、外圈、钢球和球笼等部件组成。内圈内孔为花键或键槽孔，可与对应轴伸相配合实现主、从动端的传动。外圈的外圆柱面上带有法兰凸台，通过螺栓紧固。钢球安装在保持架的窗口内，保持架嵌在内圈与外圈之间，能使钢球始终位于两轴轴线夹角的平分面上，确保两轴转速同步。
性能特点：具有等速传递的特性，能保证主动轴与从动轴的瞬时角速度完全相等，传动精度高。角向补偿能力较大，一般可达 5°，采用特殊密封时，角向补偿量可达 8°。承载能力高，可承受较大的扭矩和冲击载荷。此外，其结构紧凑，运行平稳，振动小、噪音低，且密封性能好，能有效防止内部润滑脂泄露和外界杂质进入，延长使用寿命。
应用领域：主要用于冶金、重型、矿山、起重、运输机械等行业中短距离、小倾角、高转速的动力传递场景，也可应用于数控机床、机器人等对传动精度要求高的设备。
BJF单侧球笼万向联轴器 BJS-AF

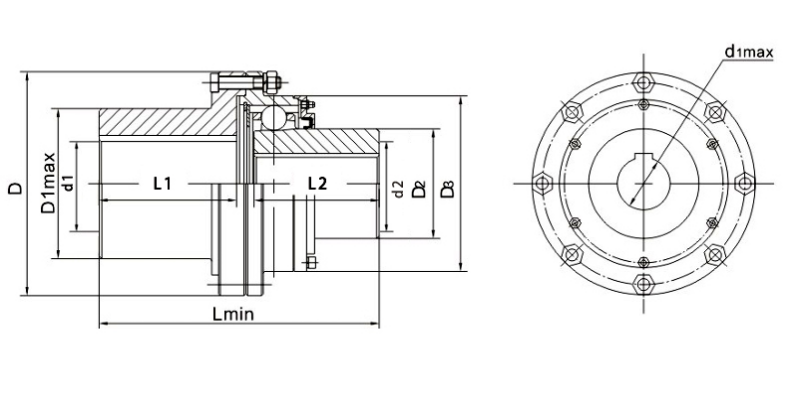

| 型号 TYPLE | 转矩Tf （N.m） | 最大摆动 角度a | 伸缩量 S | 径偿量 Y | 惯量 J(KG.M2) | 外径 D | 台径 D1 | 毂径 D2 | 轴套内孔 d1-max | 球轴孔 d2-MAX | 台厚 B | 间隙 C | 轴长 L1-min | 总长 L | 约重 KG |
| BJF60 | 340 | 3 | ±3 | 1.5 | 0.0001 | 60 | 40 | 20 | 28 | 10 | 30 | 3 | 25 | 55 | 0.98 |
| BJF75 | 460 | 3 | ±3 | 1.5 | 0.0003 | 75 | 50 | 25 | 32 | 16 | 38 | 4 | 32 | 70 | 1.95 |
| BJF90 | 600 | 3 | ±3 | 2 | 0.0007 | 90 | 60 | 28 | 40 | 18 | 46 | 5 | 38 | 84 | 3.37 |
| BJF105 | 900 | 3 | ±3 | 2 | 0.0015 | 105 | 70 | 35 | 50 | 24 | 50 | 6 | 45 | 100 | 5.47 |
| BJF120 | 800 | 5° | ±4 | 2 | 0.0039 | 120 | 86 | 50 | 60 | 32 | 60 | 8 | 55 | 116 | 8.29 |
| BJF135 | 1420 | 5° | ±4 | 3 | 0.0078 | 135 | 100 | 58 | 65 | 42 | 65 | 8 | 60 | 125 | 11.30 |
| BJF155 | 2550 | 5° | ±5 | 3 | 0.0167 | 155 | 120 | 75 | 80 | 50 | 80 | 8 | 62 | 130 | 15.49 |
| BJF175 | 3200 | 5° | ±5 | 3 | 0.0345 | 175 | 140 | 85 | 95 | 60 | 95 | 10 | 68 | 145 | 22.03 |
| BJF190 | 4650 | 5° | ±5 | 3 | 0.0590 | 190 | 155 | 100 | 110 | 65 | 110 | 10 | 78 | 165 | 29.54 |
| BJF210 | 7050 | 5° | ±6 | 3 | 0.1047 | 210 | 175 | 110 | 125 | 75 | 125 | 10 | 85 | 180 | 39.37 |
| BJF245 | 11800 | 5° | ±6 | 3.5 | 0.1835 | 245 | 200 | 125 | 145 | 85 | 145 | 12 | 85 | 185 | 55.08 |
| BJF275 | 17000 | 5° | ±6 | 3.5 | 0.3644 | 275 | 230 | 150 | 160 | 105 | 160 | 12 | 100 | 210 | 78.77 |
| BJF320 | 26000 | 5° | ±8 | 3.5 | 0.7032 | 320 | 265 | 175 | 195 | 125 | 195 | 14 | 110 | 230 | 116.82 |
| BJF365 | 33500 | 5° | ±8 | 4 | 1.4887 | 365 | 310 | 200 | 240 | 145 | 240 | 16 | 120 | 260 | 171.81 |
| BJF410 | 58000 | 5° | ±10 | 4 | 2.6051 | 410 | 350 | 240 | 270 | 170 | 270 | 18 | 130 | 280 | 233.46 |
| BJF435 | 65000 | 5° | ±5 | 4 | 3.8141 | 435 | 385 | 280 | 320 | 195 | 280 | 18 | 280 | 280 | 262.80 |
| BJF490 | 114000 | 5° | ±10 | 4.5 | 7.0737 | 490 | 428 | 280 | 348 | 210 | 348 | 25 | 160 | 340 | 404.90 |
| BJF575 | 220000 | 5° | ±12 | 6 | 13.9393 | 575 | 490 | 320 | 400 | 250 | 400 | 25 | 185 | 390 | 639.56 |
| BJF650 | 290000 | 5° | ±15 | 7 | 28.4695 | 650 | 570 | 330 | 480 | 285 | 480 | 28 | 205 | 435 | 911.59 |
| BJF735 | 370000 | 5° | ±15 | 7 | 47.3285 | 735 | 640 | 420 | 540 | 340 | 540 | 25 | 215 | 455 | 1219.18 |
| BJF845 | 530000 | 5° | ±15 | 8 | 94.0902 | 845 | 735 | 490 | 625 | 400 | 625 | 32 | 245 | 520 | 1841.61 |
