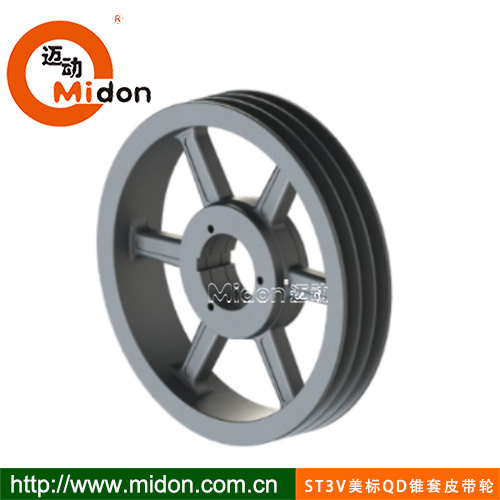

ST型3V美标QD锥套皮带轮,3V美标锥套皮带轮, 3V皮带轮，美标皮带轮，锥套美标皮带轮，迈动工业美标皮带轮，精工研造，值得信任

迈动工业-美标锥套皮带轮，是一种通过轴向胀紧设计，加大轴向力矩延伸，向法兰和螺丝径向过度倍增力矩传递的一种高效轮轴传动方式，

既有轴向也径向复合交溶无隙精准传力，它实现远距传动和配合调速增减的变化，为其核心特性，是轮系传动中比较完美的产品。

一、高效传动与大功率支持

1. 大功率传递能力:STB型3V美标QD套皮带轮设计紧凑，适用于大功率动力传动场景，尤其在工农业机械中表现优异，能有效传递高扭矩需求。

2. 高平衡等级:动平衡等级达到G6.3，确保运转平稳，减少振动和噪音，适用于精密传动系统。

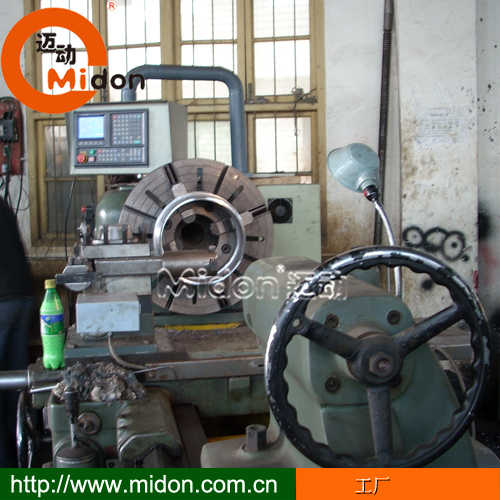

3.高精度与耐用性:采用高精度数控机床加工槽型，粗糙度低，减少皮带磨损，延长皮带寿命，同时确保传动效率。

二、优质材质与工艺

1. 材料选择:主要采用HT250灰铸铁或球墨铸铁（QT450），兼具高强度、耐磨性和抗冲击性，经时效处理消除内应力，确保长期使用不变形。

2. 表面工艺:通过化学处理覆盖防腐蚀膜，并喷涂烤漆或磷化处理，增强抗锈蚀能力，同时提升外观美观度。

3.防松设计:螺栓安装时顶住锥套盲孔底端，利用反向推力实现类似“双螺母”的防松效果，避免运行中松动。

三、常应用设备行业：

重工业领域：如矿山机械、风机、泵类等重载设备，自动化产线：需频繁维护的输送带、传动系统。农业机械：联合收割机、拖拉机等振动较大的设备。

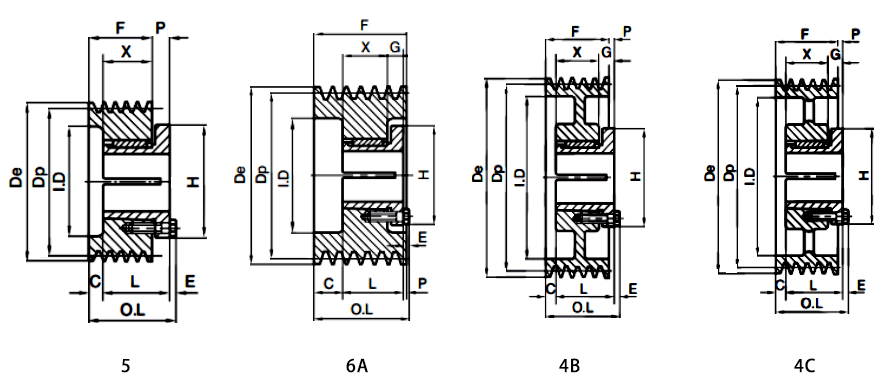

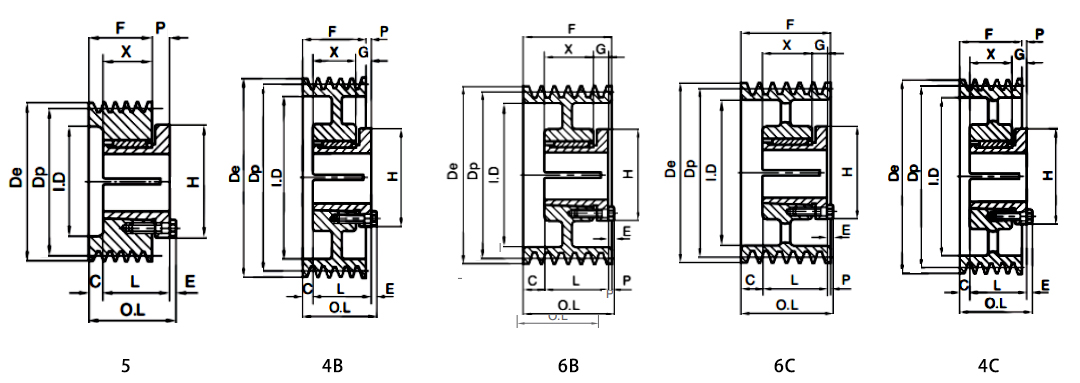

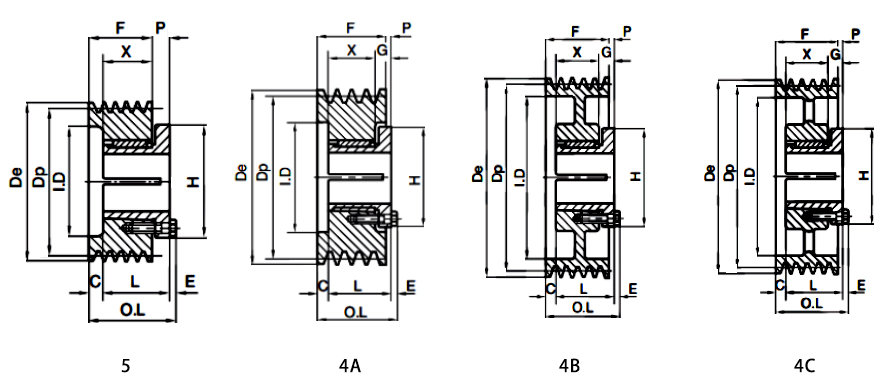

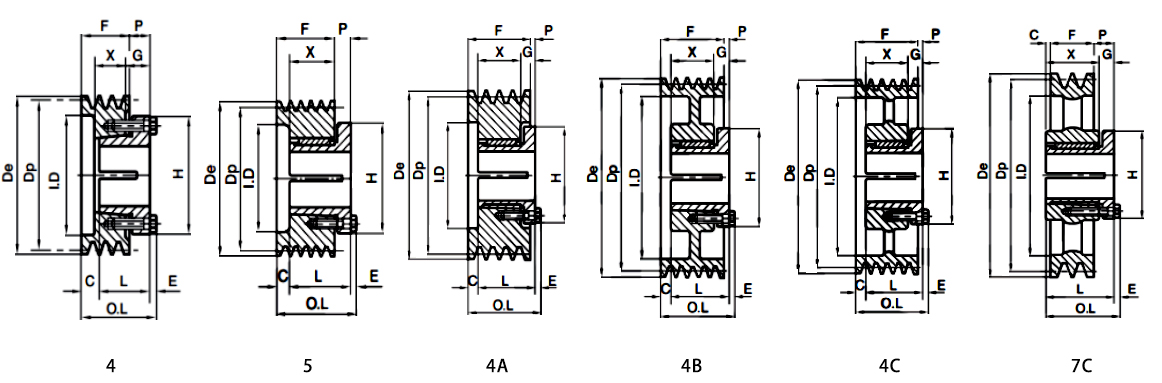

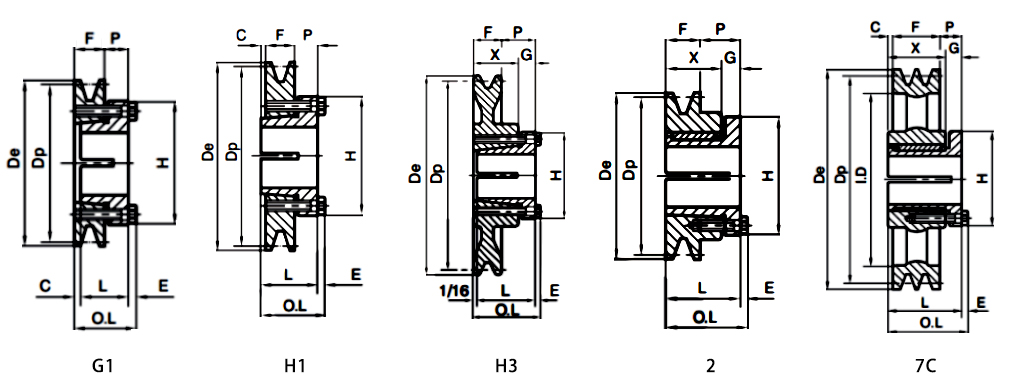

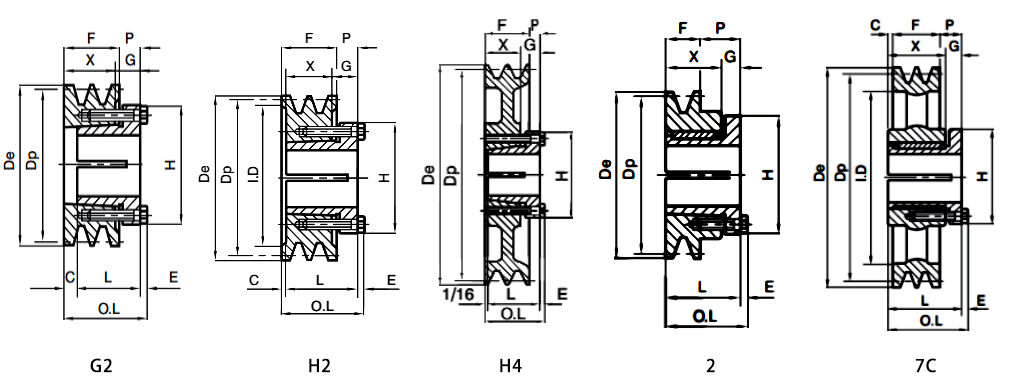

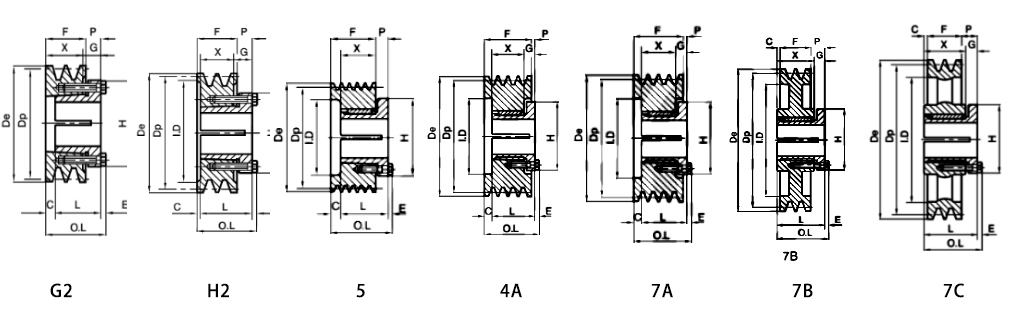

3V-1槽ST型皮带轮

1槽 GROOVE,F= 11/16

节径
P.D.

外径
O.D.

图例
Type

内径
lnse

尺寸
Dimensions

重量
WT.
LESS
BUSH

型号
Typle

总长
O.L.

轮宽
L

轮套边长
P

空边宽
C

套外径
H

轮套间距
G

轮宽
X

螺帽高
E

3V26-1-G

2.6

2.65

G-1

—

1 5/16

7/16

1/8

3/16

0.6

3V28-1-G

2.75

2.8

G-1

—

1 5/16

7/16

1/8

3/16

0.7

3V30-1-G

2.95

G-1

—

1 5/16

7/16

1/8

3/16

0.9

3V31-1-H

3.1

3.15

H-1

—

1 7/16

1 1/4

7/16

1/8

2 1/2

3/16

0.8

3V33-1-H

3.3

3.35

H-1

—

1 7/16

1 1/4

7/16

1/8

2 1/2

3/16

0.9

3V36-1-H

3.6

3.65

H-3

—

1 1/2

1 1/4

5/8

2 1/2

7/16

7/8

3/16

1.4

3V36-1-P1

3.6

3.65

—

2 3/16

1 15/16

1 1/4

5/8

1 5/16

1/4

2.0

3V41-1-H

4.07

4.12

H-3

—

1 1/2

1 1/4

5/8

2 1/2

7/16

7/8

3/16

1.9

3V41-1-P1

4.07

4.12

—

2 3/16

1 15/16

1 1/4

5/8

1 5/16

1/4

2.6

3V45-1-H

4.45

4.5

H-3

—

1 1/2

1 1/4

5/8

2 1/2

7/16

7/8

3/16

2.2

3V45-1-P1

4.45

4.5

—

2 3/16

1 15/16

1 1/4

5/8

1 5/16

1/4

3.0

3V47-1-H

4.7

4.75

H-3

—

1 1/2

1 1/4

5/8

2 1/2

7/16

7/8

3/16

2.4

3V47-1-P1

4.7

4.75

—

2 3/16

1 15/16

1 1/4

5/8

1 5/16

1/4

3.5

3V50-1-H

4.95

H-3

—

1 1/2

1 1/4

5/8

2 1/2

7/16

7/8

3/16

2.6

3V50-1-P1

4.95

—

2 3/16

1 15/16

1 1/4

5/8

1 5/16

1/4

3.8

3V53-1-H

5.25

5.3

H-3

—

1 1/2

1 1/4

5/8

2 1/2

7/16

7/8

3/16

2.5

3V53-1-P1

5.25

5.3

—

2 3/16

1 15/16

1 1/4

5/8

1 5/16

1/4

4.2

3V56-1-H

5.55

5.6

H-3

—

1 1/2

1 1/4

5/8

2 1/2

7/16

7/8

3/16

2.6

3V56-1-P1

5.55

5.6

—

2 3/16

1 15/16

1 1/4

5/8

1 5/16

1/4

4.6

3V60-1-H

5.95

H-3

—

1 1/2

1 1/4

5/8

2 1/2

7/16

7/8

3/16

2.9

3V60-1-P1

5.95

—

2 3/16

1 15/16

1 1/4

5/8

1 5/16

1/4

5.3

3V65-1-P1

6.45

6.5

5 1/4

2 3/16

1 15/16

1 1/4

5/8

1 5/16

1/4

5.5

3V69-1-P1

6.85

6.9

5 5/8

2 3/16

1 15/16

15/16

5/16

5/8

1 5/16

1/4

4.9

3V80-1-P1

7.95

6 1/2

2 3/16

1 15/16

15/16

5/16

5/8

1 5/16

1/4

6.5

3V106-1-P1

10.55

10.6

9 3/8

2 3/16

1 15/16

15/16

5/16

5/8

1 5/16

1/4

7.8

3V140-1-Q1

13.95

12 3/4

2 25/32

2 1/2

1 9/32

17/32

4 1/8

3/4

1 3/4

9/32

18.1

3V190-1-Q1

18.95

17 3/4

2 25/32

2 1/2

1 9/32

17/32

4 1/8

3/4

1 3/4

9/32

26.3

3V250-1-Q1

24.95

23 5/8

2 25/32

2 1/2

1 9/32

17/32

4 1/8

3/4

1 3/4

9/32

38.3

3V-2槽ST型皮带轮

2槽 GROOVE,F= 1 3/32

节径
P.D.

外径
O.D.

图例
Type

内径
lnse

尺寸
Dimensions

重量
WT.
LESS
BUSH

型号
Typle

总长
O.L.

轮宽
L

轮套边长
P

空边宽
C

套外径
H

轮套间距
G

轮宽
X

螺帽高
E

3V26-2-G

2.6

2.65

G-2

—

1 19/32

5/16

13/32

7/16

31/32

3/16

0.8

3V28-2-G

2.75

2.8

G-2

—

1 19/32

5/16

13/32

7/16

31/32

3/16

0.9

3V30-2-G

2.95

G-2

—

1 19/32

5/16

13/32

7/16

31/32

3/16

1.3

3V31-2-H

3.1

3.15

H-2

1 19/32

1 1/4

3/8

7/32

2 1/2

7/16

13/16

3/16

0.9

3V33-2-H

3.3

3.35

H-2

1 19/32

1 1/4

3/8

7/32

2 1/2

7/16

13/16

3/16

1.3

3V36-2-H

3.6

3.65

H-4

—

1 1/2

1 1/4

7/32

2 1/2

7/16

7/8

3/16

1.6

3V36-2-P1

3.6

3.65

—

2 3/16

1 15/16

27/32

5/8

1 5/16

1/4

2.0

3V41-2-H

4.07

4.12

H-4

—

1 1/2

1 1/4

7/32

2 1/2

7/16

7/8

3/16

2.3

3V41-2-P1

4.07

4.12

—

2 3/16

1 15/16

27/32

5/8

1 5/16

1/4

2.8

3V45-2-H

4.45

4.5

H-4

—

1 1/2

1 1/4

7/32

2 1/2

7/16

7/8

3/16

2.8

3V45-2-P1

4.45

4.5

—

2 3/16

1 15/16

27/32

5/8

1 5/16

1/4

3.5

3V47-2-H

4.7

4.75

H-4

—

1 1/2

1 1/4

7/32

2 1/2

7/16

7/8

3/16

3.1

3V47-2-P1

4.7

4.75

—

2 3/16

1 15/16

27/32

5/8

1 5/16

1/4

4.0

3V50-2-H

4.95

H-4

—

1 1/2

1 1/4

7/32

2 1/2

7/16

7/8

3/16

3.4

3V50-2-P1

4.95

—

2 3/16

1 15/16

27/32

5/8

1 5/16

1/4

4.6

3V53-2-H

5.25

5.3

H-4

—

1 1/2

1 1/4

7/32

2 1/2

7/16

7/8

3/16

3.7

3V53-2-P1

5.25

5.3

—

2 3/16

1 15/16

27/32

5/8

1 5/16

1/4

5.6

3V56-2-H

5.55

5.6

H-4

—

1 1/2

1 1/4

7/32

2 1/2

7/16

7/8

3/16

3.1

3V56-2-P1

5.55

5.6

—

2 3/16

1 15/16

27/32

5/8

1 5/16

1/4

6.0

3V60-2-H

5.95

H-4

—

1 1/2

1 1/4

7/32

2 1/2

7/16

7/8

3/16

3.6

3V60-2-P1

5.95

—

2 3/16

1 15/16

27/32

5/8

1 5/16

1/4

6.8

3V65-2-Q1

6.45

6.5

5 1/4

2 25/32

2 1/2

1 5/64

21/64

4 1/8

3/4

1 3/4

9/32

8.3

3V69-2-Q1

6.85

6.9

5 5/8

2 25/32

2 1/2

1 5/64

21/64

4 1/8

3/4

1 3/4

9/32

9.8

3V80-2-Q1

7.95

6 1/2

2 25/32

2 1/2

1 5/64

21/64

4 1/8

3/4

1 3/4

9/32

10.8

3V106-2-Q1

10.55

10.6

9 3/8

2 25/32

2 1/2

1 5/64

21/64

4 1/8

3/4

1 3/4

9/32

13.5

3V140-2-Q1

13.95

12 3/4

2 25/32

2 1/2

1 5/64

21/64

4 1/8

3/4

1 3/4

9/32

22.5

3V190-2-Q1

18.95

17 3/4

2 25/32

2 1/2

1 5/64

21/64

4 1/8

3/4

1 3/4

9/32

28.9

3V250-2-Q1

24.95

23 5/8

2 25/32

2 1/2

1 5/64

21/64

4 1/8

3/4

1 3/4

9/32

43.5

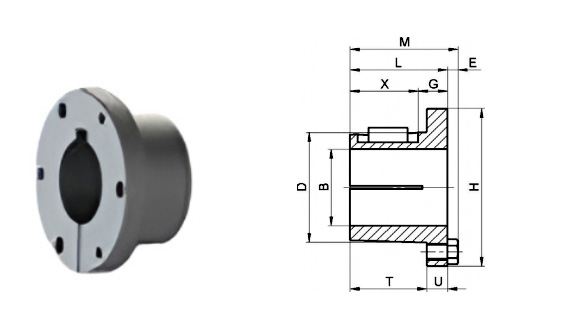

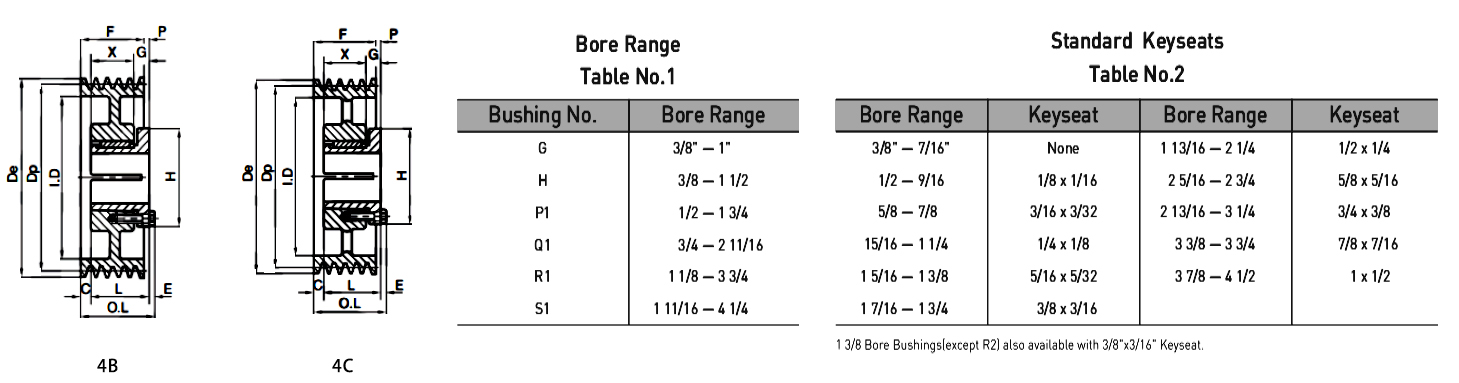

迈动工业-QD锥套参数

型号
Part

内孔范围
Bore Range

键槽宽x高
keyeat

螺套长
M

总长
L

平位长
G

锥度长
X

螺头厚
E

套根长
T

法兰厚
U

小锥径
D

外径
H

重量
Wt.kg

1/2-1 3/4

1/8"x1/16"

2 3/16

1 15/16

5/8

1 5/16

1/4

1 17/32

13/32

1 15/16

0.57

3/4-1 3/4

3/16"x3/32"

3 3/16

2 15/16

5/8

2 5/16

1/4

2 17/32

13/32

1 15/16

0.68

3/4-2 11/16

1/4"x1/8"

2 25/32

2 1/2

3/4

1 3/4

9/32

1 31/32

17/32

2 7/8

4 1/8

1.59

1-2 5/8

5/16"x5/32"

3 25/32

3 1/2

3/4

2 3/4

9/32

2 31/32

17/32

2 7/8

4 1/8

2.04

1 3/8-2 1/2

3/8"x3/16"

5 9/32

3/4

4 1/4

9/32

4 15/32

17/32

2 7/8

4 1/8

2.50

1 1/8-3 3/4

1/2"x1/4"

3 5/32

2 7/8

7/8

9/32

2 1/4

5/8

5 3/8

3.41

1 3/8-3 5/8

5/8"x5/16"

5 5/32

4 7/8

7/8

9/32

4 1/4

5/8

5 3/8

4.99

1 11/16-4 1/4

3/4"x3/8"

4 3/4

4 3/8

1 1/16

3 5/16

3/8

3 5/8

3/4

4 5/8

6 3/8

6.13

1 7/8-4 3/16

7/8"x7/16"

7 1/8

6 3/4

1 1/16

5 11/16

3/8

3/4

4 5/8

6 3/8

8.63

2 3/8-3 3/16

1"x1/2"

5 23/32

5 1/4

1 1/2

3 3/4

15/32

4 3/16

1 1/16

8 3/8

13.62

3 1/4-5 1/2

1 1/4"x5/8"

5 13/32

4 15/16

1 3/16

3 3/4

15/32

4 3/16

3/4

8 3/8

12.26

3V-3槽ST型皮带轮

3槽 GROOVE,F= 1 1/2

节径
P.D.

外径
O.D.

图例
Type

内径
lnse

尺寸
Dimensions

重量
WT.
LESS
BUSH

型号
Typle

总长
O.L.

轮宽
L

轮套边长
P

空边宽
C

套外径
H

轮套间距
G

轮宽
X

螺帽高
E

3V26-3-G

2.6

2.65

G-2

—

5/16

13/16

7/16

1 3/8

3/16

1.1

3V28-3-G

2.75

2.8

G-2

—

5/16

13/16

7/16

1 3/8

3/16

1.6

3V30-3-G

2.95

G-2

—

5/16

13/16

7/16

1 3/8

3/16

1.8

3V31-3-H

3.1

3.15

H-2

—

1 1/4

5/16

9/16

2 1/2

7/16

1 3/8

3/16

1.4

3V33-3-H

3.3

3.35

H-2

—

1 1/4

5/16

9/16

2 1/2

7/16

1 3/8

3/16

1.8

3V36-3-P1

3.6

3.65

2 3/16

2 3/8

1 15/16

5/8

3/16

1 5/16

1/4

2.5

3V41-3-P1

4.07

4.12

2 9/16

2 3/8

1 15/16

5/8

3/16

1 5/16

1/4

3.0

3V45-3-P1

4.45

4.5

3 5/16

2 3/16

1 15/16

7/16

5/8

1 5/16

1/4

3.9

3V47-3-P1

4.7

4.75

3 1/2

2 3/16

1 15/16

7/16

5/8

1 5/16

1/4

4.4

3V50-3-P1

4.95

3 13/16

2 3/16

1 15/16

7/16

5/8

1 5/16

1/4

4.9

3V53-3-P1

5.25

5.3

4 1/8

2 3/16

1 15/16

7/16

5/8

1 5/16

1/4

5.9

3V56-3-P1

5.55

5.6

4 3/8

2 3/16

1 15/16

7/16

5/8

1 5/16

1/4

7.5

3V60-3-P1

5.95

4 13/16

2 3/16

1 15/16

7/16

5/8

1 5/16

1/4

8.0

3V65-3-Q1

6.45

6.5

5 1/4

2 25/32

2 1/2

7/8

1/8

4 1/8

3/4

1 3/4

9/32

9.9

3V69-3-Q1

6.85

6.9

5 5/8

2 25/32

2 1/2

7/8

1/8

4 1/8

3/4

1 3/4

9/32

11.3

3V80-3-Q1

7.95

6 1/2

2 25/32

2 1/2

7/8

1/8

4 1/8

3/4

1 3/4

9/32

11.9

3V106-3-Q1

10.55

10.6

9 3/8

2 25/32

2 1/2

7/8

1/8

4 1/8

3/4

1 3/4

9/32

15.1

3V140-3-Q1

13.95

12 3/4

2 25/32

2 1/2

7/8

1/8

4 1/8

3/4

1 3/4

9/32

24.5

3V190-3-R1

18.95

17 3/4

3 5/32

2 7/8

1 1/8

1/4

5 3/8

7/8

9/32

35.1

3V250-3-R1

24.95

23 5/8

3 5/32

2 7/8

1 1/8

1/4

5 3/8

7/8

9/32

55.0

3V335-3-R1

18.4

18.45

32 1/4

3 5/32

2 7/8

1 1/8

1/4

5 3/8

7/8

9/32

80.0

3V-4槽ST型皮带轮

4槽 GROOVE,F= 1 29/32

节径
P.D.

外径
O.D.

图例
Type

内径
lnse

尺寸
Dimensions

重量
WT.
LESS
BUSH

型号
Typle

总长
O.L.

轮宽
L

轮套边长
P

空边宽
C

套外径
H

轮套间距
G

轮宽
X

螺帽高
E

3V26-4-G

2.6

2.65

1 3/8

2 13/32

5/16

1 7/32

7/16

1 1/2

3/16

1.4

3V28-4-G

2.75

2.8

1 3/8

2 13/32

5/16

1 7/32

7/16

1 1/2

3/16

1.8

3V30-4-G

2.95

1 3/8

2 13/32

5/16

1 7/32

7/16

1 1/2

3/16

2.1

3V31-4-H

3.1

3.15

1 3/4

2 13/32

1 1/4

5/16

31/32

2 1/2

7/16

31/32

3/16

1.8

3V33-4-H

3.3

3.35

2 13/32

1 1/4

5/16

31/32

2 1/2

7/16

31/32

3/16

2.3

3V36-4-P1

3.6

3.65

2 3/16

2 25/32

1 15/16

5/8

19/32

1 5/16

1/4

2.8

3V41-4-P1

4.07

4.12

2 9/16

2 25/32

1 15/16

5/8

19/32

1 5/16

1/4

3.7

3V45-4-P1

4.45

4.5

3 5/16

2 3/16

1 15/16

1/32

5/8

1 5/16

1/4

4.4

3V47-4-P1

4.7

4.75

3 1/2

2 3/16

1 15/16

1/32

5/8

1 5/16

1/4

5.1

3V50-4-P1

4.95

3 13/16

2 3/16

1 15/16

1/32

5/8

1 5/16

1/4

5.8

3V53-4-P1

5.25

5.3

4 1/8

2 3/16

1 15/16

1/32

5/8

1 5/16

1/4

6.5

3V56-4-P1

5.55

5.6

4 3/8

2 3/16

1 15/16

1/32

5/8

1 5/16

1/4

8.1

3V60-4-Q1

5.95

4 3/4

2 25/32

1 15/16

19/32

4 1/8

3/4

1 3/4

9/32

9.0

3V65-4-Q1

6.45

6.5

5 1/4

2 55/64

2 1/2

43/64

5/64

4 1/8

3/4

1 3/4

9/32

11.1

3V69-4-Q1

6.85

6.9

5 5/8

2 55/64

2 1/2

43/64

5/64

4 1/8

3/4

1 3/4

9/32

12.9

3V80-4-Q1

7.95

6 1/2

2 55/64

2 1/2

43/64

5/64

4 1/8

3/4

1 3/4

9/32

13.1

3V106-4-Q1

10.55

10.6

9 3/8

2 55/64

2 1/2

43/64

5/64

4 1/8

3/4

1 3/4

9/32

15.9

3V140-4-Q1

13.95

12 3/4

2 55/64

2 1/2

43/64

5/64

4 1/8

3/4

1 3/4

9/32

25.4

3V190-4-R1

18.95

17 3/4

3 5/32

2 7/8

63/64

3/64

5 3/8

7/8

9/32

37.3

3V250-4-R1

24.95

17 3/4

3 5/32

2 7/8

63/64

3/64

5 3/8

7/8

9/32

60.0

3V335-4-R1

18.4

18.45

17 3/4

3 5/32

2 7/8

63/64

3/64

5 3/8

7/8

9/32

88.0

3V-5槽ST型皮带轮

5槽 GROOVE,F= 2 5/16

节径
P.D.

外径
O.D.

图例
Type

内径
lnse

尺寸
Dimensions

重量
WT.
LESS
BUSH

型号
Typle

总长
O.L.

轮宽
L

轮套边长
P

空边宽
C

套外径
H

轮套间距
G

轮宽
X

螺帽高
E

3V47-5-P1

4.7

4.75

3 1/2

2 9/16

1 15/16

3/8

5/8

1 5/16

1/4

1.4

3V50-5-P1

4.95

3 13/16

2 9/16

1 15/16

3/8

5/8

1 5/16

1/4

1.8

3V53-5-P1

5.25

5.3

4 1/8

2 9/16

1 15/16

3/8

5/8

1 5/16

1/4

2.1

3V56-5-P1

5.55

5.6

4 3/8

2 9/16

1 15/16

3/8

5/8

1 5/16

1/4

1.8

3V60-5-Q1

5.95

4 3/4

2 25/32

2 1/2

3/16

4 1/8

3/4

1 3/4

9/32

2.3

3V65-5-Q1

6.45

6.5

5 1/4

3 1/16

2 1/2

15/32

9/32

4 1/8

3/4

1 3/4

9/32

2.8

3V69-5-Q1

6.85

6.9

5 5/8

3 1/16

2 1/2

15/32

9/32

4 1/8

3/4

1 3/4

9/32

3.7

3V80-5-Q1

7.95

6 1/2

3 1/16

2 1/2

15/32

9/32

4 1/8

3/4

1 3/4

9/32

4.4

3V106-5-Q1

10.55

10.6

9 3/8

3 1/16

2 1/2

15/32

9/32

4 1/8

3/4

1 3/4

9/32

5.1

3V140-5-Q1

13.95

12 3/4

3 1/16

2 1/2

15/32

9/32

4 1/8

3/4

1 3/4

9/32

5.8

3V190-5-R1

18.95

17 3/4

3 5/16

2 7/8

23/32

5/32

5 3/8

7/8

9/32

6.5

3V250-5-R1

24.95

23 5/8

3 5/16

2 7/8

23/32

5/32

5 3/8

7/8

9/32

8.1

3V335-5-R1

33.45

33.5

32 1/4

3 5/16

2 7/8

23/32

5/32

5 3/8

7/8

9/32

9.0

3V-6槽ST型皮带轮

6槽 GROOVE,F= 2 23/32

节径
P.D.

外径
O.D.

图例
Type

内径
lnse

尺寸
Dimensions

重量
WT.
LESS
BUSH

型号
Typle

总长
O.L.

轮宽
L

轮套边长
P

空边宽
C

套外径
H

轮套间距
G

轮宽
X

螺帽高
E

3V47-6-Q1

4.7

4.75

3 1/2

3 3/4

2 1/2

3/4

31/32

4 1/8

3/4

1 3/4

9/32

5.6

3V50-6-Q1

4.95

3 13/16

3 3/4

2 1/2

3/4

31/32

4 1/8

3/4

1 3/4

9/32

6.1

3V53-6-Q1

5.25

5.3

4 1/8

3 3/4

2 1/2

3/4

31/32

4 1/8

3/4

1 3/4

9/32

7.3

3V56-6-Q1

5.55

5.6

4 1/4

2 1/2

7/32

4 1/8

3/4

1 3/4

9/32

8.8

3V60-6-Q1

5.95

4 3/4

2 1/2

7/32

4 1/8

3/4

1 3/4

9/32

10.1

3V65-6-Q1

6.45

6.5

5 1/4

3 17/64

2 1/2

17/64

31/64

4 1/8

3/4

1 3/4

9/32

12.9

3V69-6-Q1

6.85

6.9

5 5/8

3 17/64

2 1/2

17/64

31/64

4 1/8

3/4

1 3/4

9/32

14.4

3V80-6-Q1

7.95

6 1/2

3 17/64

2 1/2

17/64

31/64

4 1/8

3/4

1 3/4

9/32

16.1

3V106-6-R1

10.55

10.6

9 3/8

3 33/64

2 7/8

33/64

23/64

5 3/8

7/8

9/32

22.4

3V140-6-R1

13.95

12 3/4

3 33/64

2 7/8

33/64

23/64

5 3/8

7/8

9/32

32.1

3V190-6-R1

18.95

17 3/4

3 33/64

2 7/8

33/64

23/64

5 3/8

7/8

9/32

42.8

3V250-6-R1

24.95

23 5/8

3 33/64

2 7/8

33/64

23/64

5 3/8

7/8

9/32

64.0

3V335-6-R1

33.45

33.5

32 1/4

3 33/64

2 7/8

33/64

23/64

5 3/8

7/8

9/32

99.0

3V-8槽ST型皮带轮

8槽 GROOVE,F= 3 17/32

节径
P.D.

外径
O.D.

图例
Type

内径
lnse

尺寸
Dimensions

重量
WT.
LESS
BUSH

型号
Typle

总长
O.L.

轮宽
L

轮套边长
P

空边宽
C

套外径
H

轮套间距
G

轮宽
X

螺帽高
E

3V47-8-Q2

4.7

4.75

3 1/2

4 9/16

3 1/2

3/4

25/32

4 1/8

3/4

2 3/4

9/32

5.6

3V50-8-Q2

4.95

3 13/16

4 9/16

3 1/2

3/4

25/32

4 1/8

3/4

2 3/4

9/32

6.1

3V53-8-Q2

5.25

5.3

4 1/8

4 9/16

3 1/2

3/4

25/32

4 1/8

3/4

2 3/4

9/32

7.3

3V56-8-Q2

5.55

5.6

4 1/4

3 25/32

3 1/2

1/32

4 1/8

3/4

2 3/4

9/32

8.8

3V60-8-Q2

5.95

4 3/4

3 25/32

3 1/2

1/32

4 1/8

3/4

2 3/4

9/32

10.1

3V65-8-Q2

6.45

6.5

5 1/4

4 11/64

3 1/2

23/64

25/64

4 1/8

3/4

2 3/4

9/32

12.9

3V69-8-Q2

6.85

6.9

5 5/8

4 11/64

3 1/2

23/64

25/64

4 1/8

3/4

2 3/4

9/32

14.4

3V80-8-R1

7.95

6 1/2

3 59/64

2 7/8

7/64

49/64

5 3/8

7/8

9/32

16.1

3V106-8-R1

10.55

10.6

9 3/8

3 59/64

2 7/8

7/64

49/64

5 3/8

7/8

9/32

22.4

3V140-8-R1

13.95

12 3/4

3 59/64

2 7/8

7/64

49/64

5 3/8

7/8

9/32

32.1

3V190-8-R1

18.95

17 3/4

3 59/64

2 7/8

7/64

49/64

5 3/8

7/8

9/32

42.8

3V250-8-R1

24.95

23 5/8

3 59/64

2 7/8

7/64

49/64

5 3/8

7/8

9/32

64.0

3V335-8-S1

33.45

33.5

32 1/4

4 55/64

4 3/8

61/64

7/64

6 3/8

1 1/16

3 5/16

3/8

99.0

3V-10槽ST型皮带轮

10槽 GROOVE,F= 4 11/32

节径
P.D.

外径
O.D.

图例
Type

内径
lnse

尺寸
Dimensions

重量
WT.
LESS
BUSH

型号
Typle

总长
O.L.

轮宽
L

轮套边长
P

空边宽
C

套外径
H

轮套间距
G

轮宽
X

螺帽高
E

3V47-10-Q2

4.7

4.75

3 1/2

5 3/8

3 1/2

3/4

1 19/32

4 1/8

3/4

2 3/4

9/32

5.6

3V50-10-Q2

4.95

3 13/16

5 3/8

3 1/2

3/4

1 19/32

4 1/8

3/4

2 3/4

9/32

6.1

3V53-10-Q2

5.25

5.3

4 1/8

5 3/8

3 1/2

3/4

1 19/32

4 1/8

3/4

2 3/4

9/32

7.3

3V56-10-Q2

5.55

5.6

4 1/4

4 5/8

3 1/2

27/32

4 1/8

3/4

2 3/4

9/32

8.8

3V60-10-Q2

5.95

4 3/4

4 5/8

3 1/2

27/32

4 1/8

3/4

2 3/4

9/32

10.1

3V65-10-Q2

6.45

6.5

5 1/4

4 37/64

3 1/2

3/64

51/64

4 1/8

3/4

2 3/4

9/32

12.9

3V69-10-Q2

6.85

6.9

5 5/8

4 37/64

3 1/2

3/64

51/64

4 1/8

3/4

2 3/4

9/32

14.4

3V80-10-R1

7.95

6 1/2

4 11/32

2 7/8

19/64

1 11/64

5 3/8

7/8

9/32

16.1

3V106-10-R1

10.55

10.6

9 3/8

4 11/32

2 7/8

19/64

1 11/64

5 3/8

7/8

9/32

22.4

3V140-10-R1

13.95

12 3/4

4 11/32

2 7/8

19/64

1 11/64

5 3/8

7/8

9/32

32.1

3V190-10-R1

18.95

17 3/4

4 11/32

2 7/8

19/64

1 11/64

5 3/8

7/8

9/32

42.8

3V250-10-S1

24.95

23 5/8

5 17/64

4 3/8

35/64

33/64

6 3/8

1 1/16

3 5/16

3/8

64.0

3V335-10-S1

33.45

33.5

32 1/4

5 17/64

4 3/8

35/64

33/64

6 3/8

1 1/16

3 5/16

3/8

99.0

轮厂18.jpg 皮带轮5.jpg

公司名称：上海迈动机电设备有限公司

公司地址：上海青浦工业区崧海路98号

邮政编码：201703

公司电话：021-54422420

公司传真：021-54422420-801

邮箱：shmidon@126.com

户名：上海迈动机电设备有限公司

税号：310112660703692

开户行：工行上海莘庄支行

账号：1001140209007024765

电话：021-54422420 54422402

传真：021-54422420-801

地址：上海莘庄工业园区申富路128号（开票）

地址：上海青浦工业园区崧海路98号（收货地址）

上海迈动机电设备有限公司提供17%的增值税发票；

品质100%保证，让你更放心使用。

服务承诺

客服热线：021-54422402

全部产品分类

联轴器
Coupling

传动轮
Pulley

胀套
Lock

丝杆导轨
ScrewGuide

离合制动器
Clutch

传动器
Actuators

皮带
Belt

电机
Motor

轴承
Bearing

产品介绍Product

服务承诺

全部产品分类

联轴器 Coupling

传动轮 Pulley

胀套 Lock

丝杆导轨 ScrewGuide

离合制动器 Clutch

传动器 Actuators

皮带 Belt

电机 Motor

轴承 Bearing

产品 介绍Product

服务承诺

联轴器
Coupling

传动轮
Pulley

胀套
Lock

丝杆导轨
ScrewGuide

离合制动器
Clutch

传动器
Actuators

皮带
Belt

电机
Motor

轴承
Bearing

产品介绍Product
