GFA 齿轮联轴器 GDAS齿式联轴器双鼓形齿刚性可移齿轮联轴器

首页 » 迈动产品 » 联轴器 » 鼓齿联轴器

产品介绍Product

产品名称：: GFA 齿轮联轴器 GDAS齿式联轴器双鼓形齿刚性可移齿轮联轴器

产品特性：: GFA 齿轮联轴器 GDAS齿式联轴器双鼓形齿刚性可移齿轮联轴器

品牌：: 迈动工业

材质：: 铸铁、铸钢、45#钢

表面：: 铸铁

寿命：: 3年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

GFA 齿轮联轴器 GDAS齿式联轴器双鼓形齿刚性可移齿轮联轴器

【核心优点与特性】

1. 超强位移补偿能力（核心优势）双铰接鼓形齿设计，可同时兼容三种轴偏移：角向不对中：允许较大两轴夹角；平行径向偏移；轴向伸缩窜动；相比弹性柱销、梅花联轴器，允许安装误差大，降低设备装配同轴度要求，适配减速机、输送机、斗提机等安装精度一般的重载设备。

2. 高扭转刚性、传递大扭矩全钢齿轮啮合，无橡胶弹性件，扭转间隙极小、传动刚度高；抗冲击、短时过载能力强，适合频繁启停、重载冲击工况，不会出现弹性件撕裂失效。

3. 密封持久、寿命长，维护简单，封闭式油脂腔，出厂预填润滑脂；弹簧密封防尘防水，粉尘、碎屑不易进入齿面；套筒自带注油螺塞，无需拆解整机即可补脂，保养便捷；齿轮耐磨寿命远高于弹性联轴器，极少更换配件。

4. 结构紧凑、转速适配范围广，同扭矩等级外径更小，轴向占用空间少；动平衡精度高，支持中高速连续运转，兼顾低速重载与中高速传动。

5. 正反转双向稳定传动，鼓形齿均匀受力，正向、反向旋转无冲击，无间隙回弹，适合频繁换向设备。

6. 环境适配性强，工作温度 - 20℃～+80℃；可在粉尘、轻度油污、潮湿车间稳定使用；无易老化橡胶件，耐高温优于弹性联轴器。

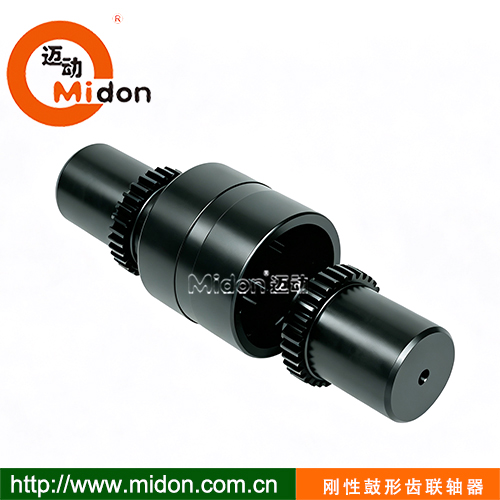

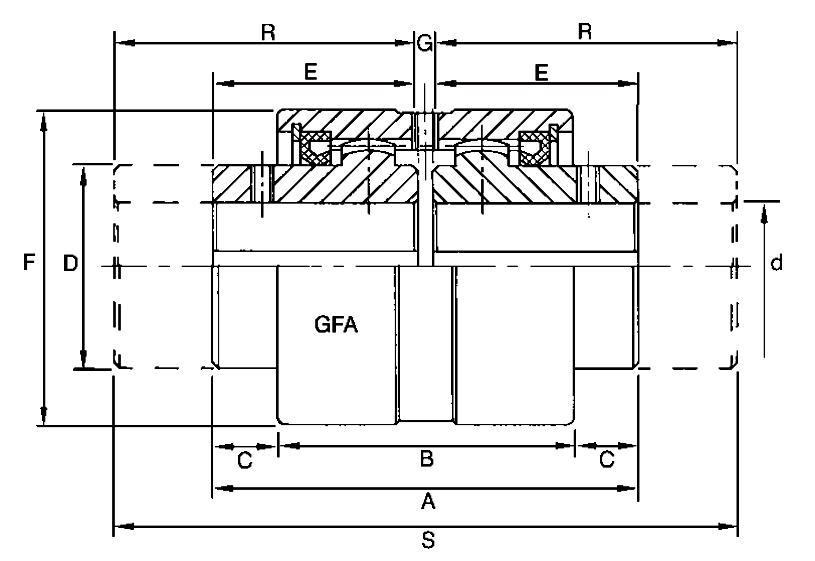

刚性鼓形齿联轴器.jpg 刚性鼓形齿联轴器图纸.jpg

GFA系列联轴器

Coupling Size 型号	Power Capacity KW/rpm Normal 额定功率	Torque Nm 扭矩		Power Capacity in KW at Selected shaft speeds 不同转速下对应的传递功率				Shaft speed 轴转速参数		Radial Misalign Max.mm GAF only 允许最大径向偏移	lnertia kg-cm2 GFA 转动惯量	lnertia kg-cm2 GFA 转动惯量	Weights kg 重量
		Torque Nm 扭矩		Power Capacity in KW at Selected shaft speeds 不同转速下对应的传递功率				Normal Running Max-rpm 最高转速	Absolute Max.rpm 极限转速				GFA Sleeve	GFAS Sleeve	Standard Hub	Long Hub
		Rated 额定扭矩	Max 最大扭矩	500	1000	1500	3000	Normal Running Max-rpm 最高转速	Absolute Max.rpm 极限转速				GFA Sleeve	GFAS Sleeve	Standard Hub	Long Hub
GFA-25 GFAS-25	0.063	600	1524	31	63	94	189	5000	6000	0.2	8.7	7.3	0.72	1.03	0.48	0.69
GFA-32 GFAS-32	0.104	1000	2520	52	104	156	312	4000	5000	0.26	25.1	19.2	1.14	1.75	0.99	1.58
GFA-40 GFAS-40	0.13	1250	3125	65	130	195	370	3000	4200	0.32	44.8	34.1	1.68	2.71	1.49	2.1
GFA-56 GFAS-56	0.261	2500	6200	130	261	391	-	2200	3500	0.37	132.6	95.6	2.86	4.43	2.96	4.22
GFA-63 GFAS-63	0.419	4000	9260	209	419	628	-	1600	3000	0.4	278.2	207.3	3.75	6.62	4.90	7.67
GFA-80 GFAS-80	0.785	7500	18000	392	785	-	-	1200	2600	0.48	558.6	492.6	5.58	10.50	8.72	14.26
GFA-100 GFAS-100	1.236	12000	28500	618	1236	-	-	700	1400	0.65	1044.5	1064.5	6.63	28.20	15.76	25.4
GFA-125 -	2.431	23600	56250	1215	2431	-	-	460	950	0.7	3650	-	17.70	-	32.60	49.5
GFA-155 -	4.121	40000	90000	2060	-	-	-	350	700	0.8	9982	-	28.30	-	65.50	91.4

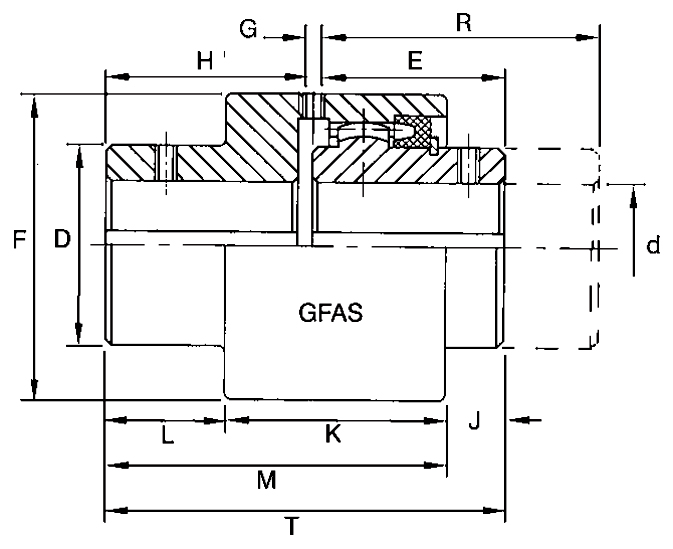

GEAS系列联轴器

Coupling Size 型号		Finished Boer Sizes d 轴孔直径（d）		Standard Length Hubs 标准长度轮毂												Long Hubs 加长轮毂
Coupling Size 型号		Finished Boer Sizes d 轴孔直径（d）		Standard Length Hubs 标准长度轮毂												Long Hubs 加长轮毂
GFA 标准型	GFAS 短套筒型	Normal Max 最大轴孔直径	Max 极限轴孔径	A	B	C	D	E	F	G	H	J	K	L	M	R	S	T
GFA-25	GFAS-25	25	28	85	61	12	42	41	68	3	41	13	43	29	85	60	123	104
GFA-32	GFAS-32	32	38	100	73	13.5	55	48.5	85	3	48.5	16	49	35	100	80	163	131.5
GFA-40	GFAS-40	40	48	115	82	16.5	64	56	95	3	56	18.5	54.5	42	115	80	163	139
GFA-56	GFAS-56	56	60	140	97	21.5	80	68	120	4	60	27	60	45	132	100	204	164
GFA-63	GFAS-63	63	75	153	108	22.5	100	74.5	140	4	61.5	31	63	46	140	119.5	243	185
GFA-80	GFAS-80	80	90	170	125	22.5	125	82.5	175	5	65.5	26	76	51	153	140	285	210.5
GFA-100	GFAS-100	100	110	216	148	34	150	105	198	6	90	38	92	71	201	174.5	355	270.5
GFA-125	-	125	140	288	214	39	190	140	245	8	-	-	-	-	-	207.5	423	-
GFA-155	-	155	175	370	240	64	240	180	300	10	-	-	-	-	-	245	498	-
