作者: admin 更新时间:2015-11-02 15:39:19
迈动工业---精确定位减振联轴器


         如今,在精密机床的精确定位要求传动必须有扭向的刚度,亦意味着必须采用刚性联轴器,但绝大多数的刚性联轴器又往往不能减振。现在向大家介绍一种有刚性又能减振的联轴器。
         当今的直线传动,如CNC机床、激光切割机、铣床和机械手等均要求既定位精确,同时操作时无振动、运转平稳。在设计时,设计师会逐一选择优质的元件——电机、滚珠丝杠、主轴、工作台和轴承、联轴器,并校核每个元件,确保整个传动系统有相当的刚度,以达到精确定位的要求。设计师可能选择螺旋形或波纹管联轴器,因为其扭向刚度是爪型联轴器的5~6倍,而担心爪型联轴器有弹性变形,不能保证精度。下面的对比计算可以消除人们对此的顾虑,爪形联轴器的刚度对于整个系统的影响远远小于“5~6”倍的概念。
         整个传动系统还要求消除振动,振动可能造成定位的偏差,破坏工件的表面。在这种情况下,采用中间弹性体的爪形联轴器,可减少振动,在刚度和减振中达到一个完美的平衡点。

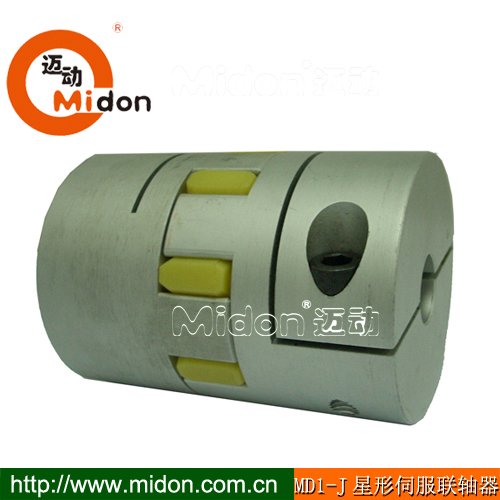

          爪型联轴器国内通常称为“梅花型联轴器”。由两个全等铝制或钢制的爪形轴套,在圆周方向上相互错开半个齿距,其间装有一个预应力的渐开线梅花形弹性体,弹性体内的预应力可保证正、反向传动无齿隙,定位精确。同时,梅花型弹性体可以吸收传动中产生的振动。爪型联轴器中的弹性体可以减震,同时这种扭向刚性联轴器保证精确的定位。
