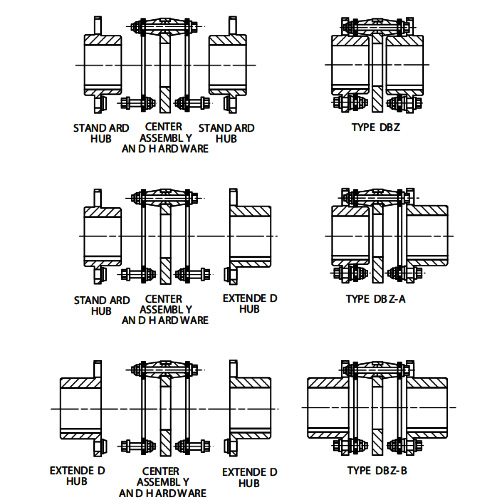

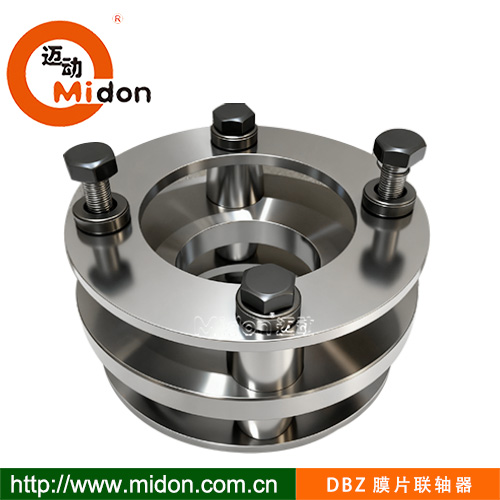

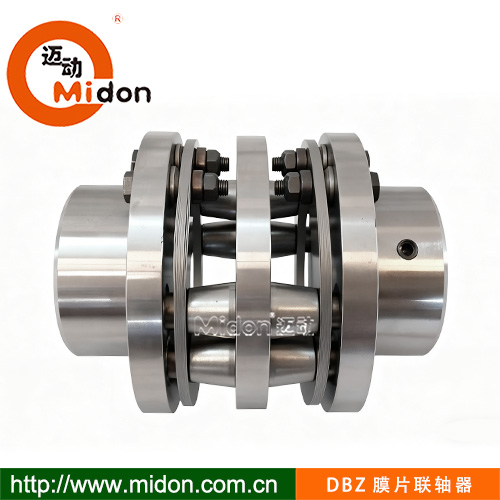

DBZ DBZ-A DBZ-B型膜片联轴器 金属膜片联轴器
DBZ 膜片联轴器是一种基于金属膜片弹性变形来传递转矩的高精度传动部件，广泛应用于机床、风电、冶金、船舶等对传动精度和可靠性要求较高的领域。
1. 传动精度极高，无回程间隙
原理支撑：采用多层金属膜片（通常为不锈钢材质）作为弹性元件，膜片通过螺栓分别与主动端、从动端的半联轴器连接。传动时，转矩通过膜片的弹性扭转实现传递，无机械摩擦接触点。
金属膜片的弹性变形可同时补偿多维度的轴线偏差，无需额外润滑或调整，具体补偿范围如下（不同规格型号略有差异）
材质特性：膜片采用高强度不锈钢（如 304、1Cr18Ni9Ti），具有极高的抗拉强度和弹性模量，在弹性变形范围内可承受较大转矩。

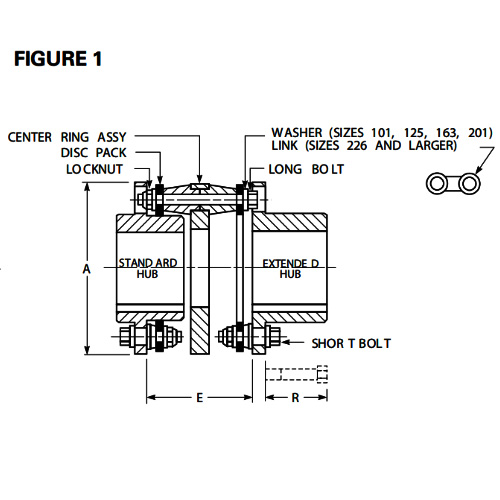

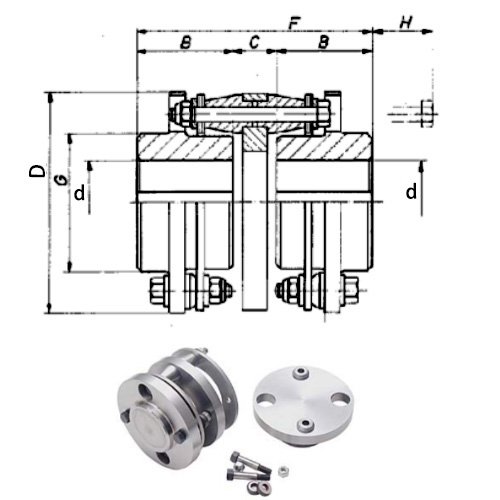

DBZ产品参数和拧紧力矩 Dimensions & Tightening Torques
| p | D | d | E | R | L | B | B | G | C | Ds | Zs | Tmax | Tn | J | n-max | Zf | M | 拧紧扭力 Torque | a | H | |||||||
| 形号 TYPLE | 外径 (in.) | 外径 (mm) | 最大孔 MAX Bore | 最小距 Min.in | 最大距 Max.In | 螺装空间 (in.) | 总长 | 轴套长 in | 轴套长 mm | 股径 | 套隔距 | 径向错位 | 轴向错位 | 扭力 Torque Max | 额扭 Nor Tr | 转动惯量 Kgm2 | 最大速度 Max Speed | 轴向力 Axial Capacity (in) | 螺纹尺寸Thread Size NC | 尺磅 ft-lbs (in.-lbs). | 扭米 Nm | 角度 Angular | 平行面 Parallel | 长螺数 Qty. | 短螺数 Qty. | 锁紧螺数 Qty | 重量 kg |
| DZB-50 | 2 | 50 | 20 | 1.36 | 1.37 | 1.41 | 50 | 0.82 | 20.00 | 32.00 | 10.00 | 0.20 | 0.64 | 102 | 67 | 89.94 | 15000.00 | ± .023 | #6 - 40 | (24) | 2.7 | 0.004 | 0.003 | 2 | 4 | 6 | 1.03 |
| DZB-62 | 2.44 | 62 | 25 | 1.74 | 1.75 | 1.75 | 60 | 1.05 | 24.00 | 40.00 | 12.00 | 0.25 | 0.77 | 152 | 100 | 111.48 | 10000.00 | ± .028 | #10 - 32 | (36) | 4 | 0.005 | 0.003 | 2 | 4 | 6 | 1.53 |
| DZB-75 | 2.69 | 68 | 28 | 1.77 | 1.78 | 1.75 | 66 | 1.07 | 26.00 | 44.00 | 12.00 | 0.27 | 0.83 | 181 | 119 | 122.90 | 9000.00 | ± .032 | #10 - 32 | (36) | 4 | 0.005 | 0.003 | 2 | 4 | 6 | 1.83 |
| DZB101 | 3.22 | 82 | 35 | 2.08 | 2.1 | 1.97 | 80 | 1.26 | 32.00 | 55.00 | 16.00 | 0.33 | 1.02 | 267 | 176 | 147.11 | 8000.00 | ± .038 | #12 - 28 | (96) | 11 | 0.006 | 0.004 | 2 | 4 | 6 | 2.69 |
| DZB126 | 3.84 | 98 | 40 | 2.46 | 2.48 | 2.31 | 95 | 1.49 | 38.00 | 63.00 | 20.00 | 0.39 | 1.22 | 378 | 249 | 175.44 | 7200.00 | ± .046 | 1/4 - 28 | (156) | 18 | 0.007 | 0.005 | 2 | 4 | 6 | 3.81 |
| DZB163 | 4.56 | 116 | 45 | 2.46 | 2.48 | 2.31 | 112 | 1.49 | 45.00 | 70.00 | 22.00 | 0.46 | 1.44 | 532 | 350 | 208.33 | 6500.00 | ± .057 | 1/4 - 28 | (156) | 18 | 0.009 | 0.005 | 4 | 8 | 12 | 5.36 |
| DZB201 | 5.34 | 136 | 55 | 2.96 | 2.98 | 2.69 | 132 | 1.79 | 50.00 | 85.00 | 25.00 | 0.54 | 1.60 | 692 | 455 | 243.97 | 5800.00 | ± .067 | 5/16 - 24 | 25 | 34 | 0.01 | 0.006 | 4 | 8 | 12 | 6.97 |
| DZB226 | 6.06 | 154 | 60 | 3.83 | 3.85 | 3.31 | 150 | 2.31 | 60.00 | 95.00 | 30.00 | 0.61 | 1.92 | 942 | 620 | 277.00 | 5200.00 | ± .076 | 3/8 - 24 | 34 | 46 | 0.012 | 0.007 | 4 | 8 | 12 | 9.50 |
| DZB263 | 7 | 178 | 70 | 4.33 | 4.35 | 3.75 | 175 | 2.61 | 70.00 | 110.00 | 35.00 | 0.72 | 2.24 | 1587 | 835 | 319.81 | 4800.00 | ± .089 | 7/16 - 20 | 60 | 81 | 0.014 | 0.009 | 4 | 8 | 12 | 12.79 |
| DZB301 | 8 | 203 | 80 | 4.9 | 4.93 | 4.44 | 200 | 2.96 | 80.00 | 125.00 | 40.00 | 0.82 | 2.56 | 2072 | 1091 | 365.50 | 4500.00 | ± .102 | 1/2 - 20 | 95 | 129 | 0.016 | 0.01 | 4 | 8 | 12 | 16.71 |
| DZB351 | 9.38 | 238 | 95 | 5.9 | 5.93 | 5.44 | 234 | 3.56 | 90.00 | 150.00 | 45.00 | 0.96 | 2.88 | 2952 | 1439 | 428.54 | 4000.00 | ± .118 | 5/8 - 18 | 175 | 237 | 0.018 | 0.012 | 4 | 8 | 12 | 22.04 |
| DZB401 | 10.69 | 272 | 110 | 6.71 | 6.75 | 6.16 | 266 | 4.05 | 100.00 | 175.00 | 50.00 | 1.09 | 3.20 | 3739 | 1822 | 488.39 | 3800.00 | ± .136 | 11/16 - 16 | 150 | 203 | 0.02 | 0.013 | 4 | 8 | 12 | 27.91 |
| DZB451 | 12.13 | 308 | 125 | 7.27 | 7.31 | 6.75 | 300 | 4.39 | 120.00 | 195.00 | 60.00 | 1.23 | 3.84 | 4902 | 2481 | 554.18 | 3500.00 | ± .154 | 3/4 - 16 | 190 | 258 | 0.024 | 0.014 | 4 | 8 | 12 | 38.01 |
螺丝大小和扭力Set Screw Tightening Torque
| 固定螺丝 Setscrew Thread Size | Torque in-lb | 扭尺 Torque ft-lb | 扭米 Torque Nm | ||
| 1/4 - 20 | 6 | 7 | |||
| 1/4 - 28 | 76 | 6 | 9 | ||
| 5/16 - 18 | 132 | 11 | 15 | ||
| 5/16 - 24 | 144 | 12 | 16 | ||
| 3/8 - 16 | 240 | 20 | 27 | ||
| 3/8 - 24 | 276 | 23 | 31 | ||
| 1/2 - 13 | 600 | 50 | 68 | ||
| 1/2 - 20 | 660 | 55 | 75 |
