产品名称：: WGP鼓齿联轴器鼓齿联轴器厂家鼓齿联轴器生产商

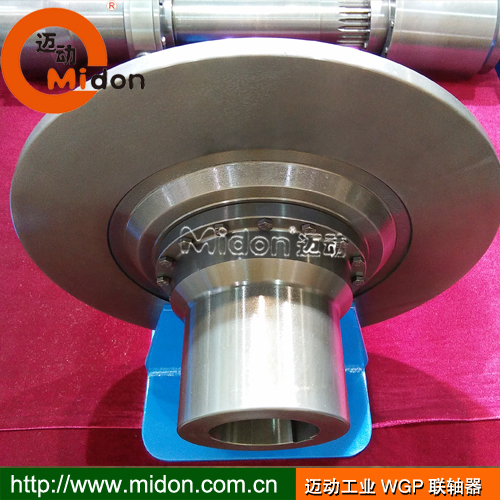

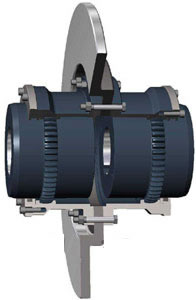

产品特性：: WGP型带制动盘鼓形齿式联轴器

品牌：: 迈动工业

材质：: SC45#钢/锻钢

表面：: 经调质精加工后淬火，发黑防锈处理，光洁。

寿命：: 正常使用2~4年

包装：: 迈动工业纸箱密封包装

起订量：: 1

交期：: 标准产品备有现货库存，批量生产2~3周交货

技术参数Parameter
技术支持Support
使用说明Direction
购买咨询Consultancy
支付问题Pay
发票与保修I & M
其它问题Other

1. 鼓形齿联轴器外齿套采用鼓形齿，能确保轮齿良好啮合

主要件采用优质钢，轮齿为中硬齿面，承载能力高。根据用户需要还可进行齿面硬化处理（HRC≥56）,承载能力有更大幅度提高，因而重量轻，转动惯量小。

2. 迈动工业鼓形齿联轴器采用可靠的润滑结构与密封件，保证满意的工作寿命与方便的维护。

3. 鼓形齿联轴器设计对称具有良好的互换性，当线速度大于36m/s时采取动平衡措施。

4. 鼓形齿联轴器轴孔型式采用Y、Z1和J1组合，满足多种轴孔连接需要.

5、迈动工业鼓形齿联轴器承载能力强。在相同的内齿套外径和联轴器最大外径下，鼓形齿式联轴器的承载能力平均比直齿式联轴器提高20%

6、迈动工业鼓形齿联轴器角位移补偿量大。当径向位移等于零时，直齿式联轴器的许用角位移为1&ordm；，而鼓形齿式联轴器的许用角位移为1&ordm；30''，提高50%，在相同的模数、齿数、齿宽下，鼓形齿比直齿允许的角位移大；

7、鼓形齿联轴器鼓形齿面使内、外齿的接触条件得到改善，避免了在角位移条件下直齿齿端棱边挤压，应力集中的弊端，同时改善了齿面摩擦、磨损状况，降低了噪声，维修周期长； 4、鼓形齿联轴器外齿套齿端呈喇叭形状，使内、外齿装拆十分方便。

8、迈动工业鼓形齿联轴器传动效率高达99.7%。

基于经上特点，国内外已普遍以鼓形齿替代直齿式联轴器。天硕联轴器生产的鼓形齿联轴器品种规格齐全，并符合相应的标准。鼓形齿联轴器，其刚性大，有挠性，无弹性，故不适宜用于要求减振、缓冲及二轴对中要求严格的机械。

WGP型带制动盘鼓形齿式联轴器 (JB/T7001-93)/mm

型号	公称转	许可	轴孔直径	轴孔长度		D0	D	D2	D4	B	F	N	R	C	C1	C2	质量	转动惯	润滑
	矩Tn	转速	d1、d2、dz	L													m	量I	脂用
	/N·m	[n]															/kg	/kg·m2	量/kg
		/r·min-1		Y	J1、Z1
WGP1	710	4000	12、14	32	-	315	122	98	60	58	30	38	2	30	-	-	5.62	0.0078	0.11
			16、18、19	42	-									20	-	-
			20、22、24	52	-									10	-	-
			25、28	62	44									3	19	18
			30、32、35、38	82	60										23	12
			40、42	112	84										29	12
WGP2	1250	4000	22、24	52	-	315	150	118	77	68	30	38	2.5	20	-	-	9.62	0.022	0.12
			25、28	62	-									10	-	-
			30、32、35、38	82	60									3	23	16
			40、42、45、48、50、55、56	112	84									3	29	16
WGP3	2500	3550	22、24	52	-	355	170	140	90	80	30	49	3	33	-	-	16.6	0.047	0.2
			25、28	62	-									23	-	-
			30、32、35、38	82	60									3	23	25
			40、42、45、48、50、55、56	112	84										29	16
			60、63	142	107										36	16
WGP4	4500	2500	30、32、35、38	82	-	400	200	160	112	90	30	45	3	13	-	-	25.3	0.098	0.28
			40、42、45、48、50、55、56	112	84	450								3	29	17
			60、63、65、70、71、75	142	107	500									36
			80	172	132										41
WGP5	7100	2500	30、32、35、38	82	-	400	225	180	128	100	30	45	4	23	-	-	34.7	0.174	0.45
			40、42、45、48、50、55、56	112	84	450								3	29	19
			60、63、65、70、71、75	142	107	500									36
			80、85、90	172	132										41
WGP6	10000	2000	32、35、38	82	-	450	245	200	145	112	30	44	4	35	-	-	51.3	0.293	0.65
			40、42、45、48、50、55、56	112	-	500								5	-	-
			60、63、65、70、71、75	142	107	560									38	20
			80、85、90、95	172	132	630									43
			100												48
WGP7	14000	1700	32、35、38	82	-	450	272	230	160	122	30	44	4	45	-	-	68	0.53	0.8
			40、42、45、48、50、55、56	112	-	500								15	-	-
			60、63、65、70、71、75	142	107	560								5	38	20
			80、85、90、95	172	132	710									43
			100、110	212	167										48
WGP8	20000	1700	55、56	112	-	450	290	245	170	136	30	44	5	29	-	-	79	0.71	0.95
			60、63、65、70、71、75	142	107	500								5	38	34
			80、85、90、95	172	132	560									43	20
			100、110、120、125	212	167	710									48	20
WGP9	25000	1600	65、70、71、75	142	107	560	315	265	190	140	30	58	5	5	38	38	106.5	1.05	1.3
			80、85、90、95	172	132	630									43	28
			100、110、120、125	212	167	710									48
			130、140	252	202	800									53
WGP10	40000	1600	75	142	-	630	355	300	225	165	30	58	6	28	-	-	159	1.74	1.6
			80、85、90、95	172	132	710								5	43	38
			100、110、120、125	212	167	800									48	28
			130、140、150	252	202										53
			160	302	242										63
WGP11	56000	1400	85、90、95	172	-	710	412	345	256	180	40	58	6	15	-	-	215	3.67	2
			100、110、120、125	212	167	800								8	51	32
			130、140、150	252	202	900									56
			160、170、180	302	242										66
WGP12	80000	1400	120、125	212	167	710	440	375	288	207	40	58	7	8	51	45	303	6.4	3.4
			130、140、150	252	202	800									56	32
			160、170、180	302	242	900									66
			190、200	352	282										76
WGP13	112000	1400	140、150	252	202	800	490	425	320	235	50	58	8	8	56	38	291	10.45	4.4
			160、170、180	302	242	900									66	32
			190、200、220	352	282										76	32
WGP14	160000	1200	160、170、180	302	242	900	545	462	362	265	50	65	9	10	68	32	523	17.48	6.6
			190、200、220	352	282	1000									78	32
			240、250、260	410	330										-	10
注：1、质量与转动惯量是按最大直径的Y型轴孔计算的近似值，未计算制动盘。
2、不同制动盘直径的C、C1、C2植为表中数值再加K/2。
3、N=S-k/2,表中数值D₀为最大时的计算值，S、k见下表。

制动盘的主要尺寸、质量和转动惯量/mm

制动盘直径D0	T	k	S	D_5max		质量m/kg		转动惯量 I/kg.m²
制动盘直径D0	T	k	S	I	II	I	II	I	II
315	15	10	42	180	155	8.5	6.7	0.116	0.11
355	15	10	54	200	175	11.4	9.9	0.192	0.178
400	15	14	54	255	230	15.2	12.4	0.32	0.287
450	15	16	54	305	280	19.7	15.6	0.55	0.462
500	15	18	54	325	295	25	20	0.83	0.712
560	15	18	54	350	320	30.7	25.6	1.28	1.127
630	15	20	54	400	360	38.8	33	2.06	1.826
710	15	20	54	480	450	46.5	39.4	3.32	2.912
800	15	24	70	540	500	67.8	52.7	5.87	4.81
900	15	24	70	600	560	86.6	70.3	9.3	7.852
1000	15	30	80	620	560	128.8	115.1	17.4	15.65
