产品 介绍Product

产品名称：
WGZ带制动轮鼓齿联轴器 带制动轮鼓齿联轴器 带制动轮鼓齿联轴器厂家
产品特性：

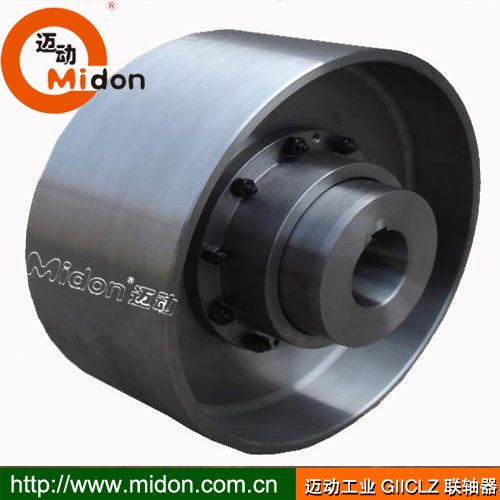

WGZ带制动轮鼓齿联轴器
品牌：
迈动工业
材质：
SC45#钢
表面：
经调质精加工后淬火，发黑处理，光洁。
寿命：
正常使用2~4年
包装：
迈动工业纸箱密封包装
起订量：
1
交期：
标准产品备有现货库存，批量生产2~3周交货
  • 技术参数Parameter
  • 技术支持Support
  • 使用说明Direction
  • 购买咨询Consultancy
  • 支付问题Pay
  • 发票与保修I & M
  • 其它问题Other


WGZ型带制动轮鼓形齿式联轴器

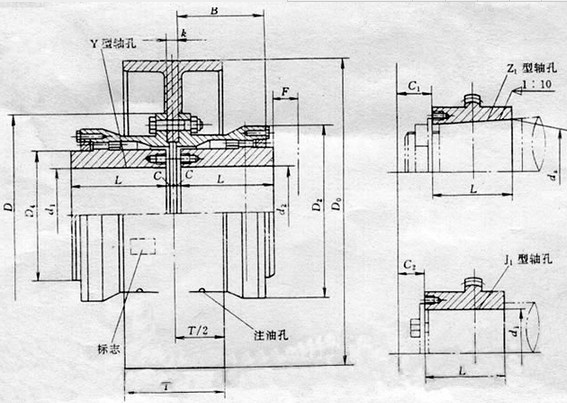

 WGZ鼓形齿联轴器零件结构图作为一种传动装置的鼓形齿联轴器是由普通直齿联轴器发展演变而来的，鼓形齿联轴器在国外许多先进的工业国家已有种种标准及系列产品，由两个鼓形外齿套与一对直齿内齿齿圈等零件组成。靠内，外齿的啮合传递转矩，并通鼓形外齿套的直齿的内齿圈的轴线摆动（称角向位移）来补偿俩传动轴线的相对偏移。齿长方向的鼓度越大，其角向位移越大，最大达6°,一般使用推荐1°～1.5°，而旧的齿轮联轴器只允许0.5°；从弯曲强度和承载能力来看，在相同的工作条件下鼓形齿联轴器传递扭矩可提高15～20%。齿长方向的鼓度，使齿对接触情况较好，因此鼓形齿式联轴器有传动能力大、角位移大、传动平稳、效率高、寿命长等优点。因此逐步取代直齿联轴器，并广泛用于冶金机械，重型、矿山机械，起重、运输机械等传动。

型号公称转许可转速轴孔直径轴孔长度 LD0DD2D4BFCC1C2质量转动惯润滑
矩Tn[n]  /r.min-1d1、d2、dZm量I脂用
/N.m

YJ1/kg/kg.m2量/kg
WGZ1700400012、1432---1601229860583030-----5.620.00780.11
16、18、1942---
20-----
20、22、2452---20010-----
25、286244
31918
30、32、35、3882602502312
40、4211284
2912
WGZ21250400022、2452—20015011877683020——9.650.0220.12

25、2862—25010——
30、32、35、388260
32316
40、42、45、48、50、55、56112843152916
WGZ32500400022、2452—20017014090803033—
16.50.0470.2
25、2862—
23—
30、32、35、38826025032325
40、42、45、48、50、55、5611284
2916
60、6314210731536
WGZ44500300030、32、35、3882—250200160112903013——25.30.0980.28

40、42、45、48、50、55、561128431532917
60、63、65、70、71、75142107
36
8017213240041
WGZ57100300030、32、35、3882—3152251801281003023——34.70.1740.45
40、42、45、48、50、55、5611284
32919
60、63、65、70、71、75142107400
80、85、90172132
36
WGZ610000300032、35、3882—3152452001451123035——51.30.290.65
40、42、45、48、50、55、56、112—
53820
60、63、65、70、71、7514210740043
80、85、90、95172132
48
100212167
WGZ714000250032、35、3882—4002722301601223045——680.53
40、42、45、48、50、55、56112—
15
60、63、65、70、71、7514210750053820
80、85、90、95172132
43
100、110202167
48
WGZ820000250055、56112—4002902451761363029——790.710.95
60、63、65、70、71、75142107
53834
80、85、90、951721324504320
100、110、120、125212167
4820
WGZ925000200065、70、71、751421074003152651901403053838106.51.051.3

80、85、90、951721325004328
100、110、120、125212167
48
130、14025220263053
WGZ1040000200075142—4003553002251653028——1591.741.6
80、85、90、95172132
54838
100、110、120、12521216750048
130、140、150252202
53
16030224263063
WGZ1156000170085、90、95172—5004123452561804015——2153.672

100、110、120、12521216263085132
130、140、150252202
56
160、170、180302242710
WGZ12800001700120、12521216250044037528820740851453036.43.4

130、140、1502522026305632
160、170、180302242
66
190、200、22035228271076
WGZ131120001700140、150252202630490425320235508563839110.454.4
160、170、180302242
6632
190、200、22035228271076
WGZ141600001500160、170、1803022427105454623622655010683252317.486.6
190、200、220352282
78
240、250、260410330800




    如何区分：

    WG型--基本型；

    WGP型--带制动盘型，适用于与点盘式制动器配套；

    WGZ型--带制动轮型，适用于与瓦块式制动器配套；

    WGT型--接中间套型，适用于两轴长距离联接，许用转速[n]取决于中间套的长度和质量，并应验算临界转速；

    WGC型--垂直安装型，用于联接垂直的两轴线轴系传动；

    I型--密封端盖为分离型，齿间距较大，可以允许较大的径向位移，可与Y、J1、Z1型轴伸联接；

    II型--密封端盖为整体型，齿间距小，相对允许径向位移小，结构紧凑，转动惯量小，可与Y、J1型轴伸联接；
