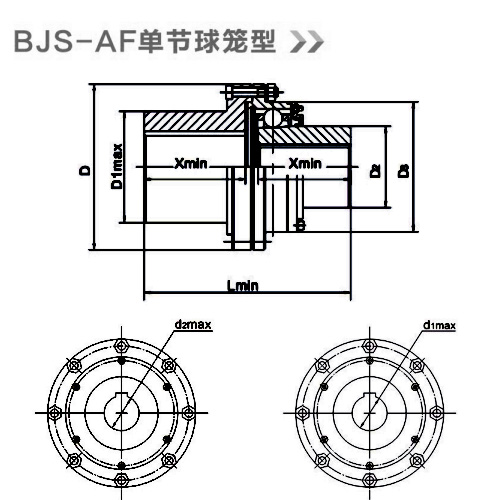

BJS-AF单节球笼型球笼式同步万向联轴器是一种高性能的传动部件。
结构设计：主要由内圈、外圈、钢球和球笼等部件组成。内圈内孔为花键或键槽孔，可与对应轴伸相配合实现主、从动端的传动。外圈的外圆柱面上带有法兰凸台，通过螺栓紧固。钢球安装在保持架的窗口内，保持架嵌在内圈与外圈之间，能使钢球始终位于两轴轴线夹角的平分面上，确保两轴转速同步。
性能特点：具有等速传递的特性，能保证主动轴与从动轴的瞬时角速度完全相等，传动精度高。角向补偿能力较大，一般可达 5°，采用特殊密封时，角向补偿量可达 8°。承载能力高，可承受较大的扭矩和冲击载荷。此外，其结构紧凑，运行平稳，振动小、噪音低，且密封性能好，能有效防止内部润滑脂泄露和外界杂质进入，延长使用寿命。
应用领域：主要用于冶金、重型、矿山、起重、运输机械等行业中短距离、小倾角、高转速的动力传递场景，也可应用于数控机床、机器人等对传动精度要求高的设备。
| 型号 | 转矩Tf （N.m） | 许用 轴间角a | 伸缩量 | 型号 | D | D1max | D2 | D3 | d1max | d2max | Xmin | Lmin |
| BJS120AF | 800 | 5° | ±4 | BJS120AF | 120 | 86 | 50 | 86 | 60 | 32 | 55 | 116 |
| BJS135AF | 1420 | 5° | ±4 | BJS135AF | 135 | 100 | 58 | 100 | 65 | 42 | 60 | 125 |
| BJS155AF | 2550 | 5° | ±5 | BJS155AF | 155 | 120 | 75 | 120 | 80 | 50 | 62 | 130 |
| BJS175AF | 3200 | 5° | ±5 | BJS175AF | 175 | 140 | 85 | 140 | 95 | 60 | 68 | 145 |
| BJS190AF | 4650 | 5° | ±5 | BJS190AF | 190 | 155 | 100 | 155 | 110 | 65 | 78 | 165 |
| BJS210AF | 7050 | 5° | ±6 | BJS210AF | 210 | 175 | 110 | 175 | 125 | 75 | 85 | 180 |
| BJS245AF | 11800 | 5° | ±6 | BJS245AF | 245 | 200 | 125 | 200 | 145 | 85 | 85 | 185 |
| BJS275AF | 17000 | 5° | ±6 | BJS275AF | 275 | 230 | 150 | 230 | 160 | 105 | 100 | 210 |
| BJS320AF | 26000 | 5° | ±8 | BJS320AF | 320 | 265 | 175 | 265 | 195 | 125 | 110 | 230 |
| BJS365AF | 33500 | 5° | ±8 | BJS365AF | 365 | 310 | 200 | 310 | 240 | 145 | 120 | 260 |
| BJS410AF | 58000 | 5° | ±10 | BJS410AF | 410 | 350 | 240 | 350 | 270 | 170 | 130 | 280 |
| BJS490AF | 114000 | 5° | ±10 | BJS490AF | 490 | 428 | 280 | 428 | 348 | 210 | 160 | 340 |
| BJS575AF | 220000 | 5° | ±12 | BJS575AF | 575 | 490 | 320 | 490 | 400 | 250 | 185 | 390 |
| BJS650AF | 290000 | 5° | ±15 | BJS650AF | 650 | 570 | 330 | 570 | 480 | 285 | 205 | 435 |
| BJS735AF | 370000 | 5° | ±15 | BJS735AF | 735 | 640 | 420 | 640 | 540 | 340 | 215 | 455 |
| BJS845AF | 530000 | 5° | ±15 | BJS845AF | 845 | 735 | 490 | 735 | 625 | 400 | 245 | 520 |
