首页 » 迈动产品 » 联轴器 » 星形联轴器

产品 介绍Product

产品名称：

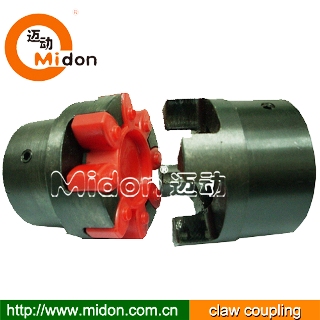

XL星形弹性联轴器
产品特性：
1、弧线接触，使用寿命长，具有耐压、缓冲、减吸振等功能。
2、工作温度在-35~90度之间。
3、常见于一般的通用设备上：风机、空压机、输送设备及塑料机械上。
品牌：
迈动工业
材质：
SC45#钢
表面：
经调质精加工后发黑处理，表面光洁.
寿命：
正常使用2~3年
包装：
迈动工业纸箱密封包装
起订量：
1
交期：
标准产品备有现货库存，批量生产2~3周交货
  • 技术参数Parameter
  • 技术支持Support
  • 使用说明Direction
  • 购买咨询Consultancy
  • 支付问题Pay
  • 发票与保修I & M
  • 其它问题Other


XL星形弹性联轴器特性：

1、弧线接触，使用寿命长，具有耐压、缓冲、减吸振等功能。

2、工作温度在-35~90度之间。

3、常见于一般的通用设备上：风机、空压机、输送设备及塑料机械上。

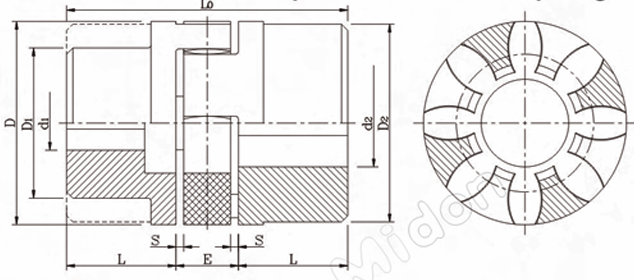

：XLA, XLB.jpg












XL星形弹性联轴器


型号公称扭矩 Tn(N.m)许用转速r/min最大孔
 d(H7)		轴孔长度
 L1L2mm		Lo
mm		D
mm		D1
mm		D2
mm		E
mm		S
mm		转动
愦量		重量
XL112190006-1925664032401620.000080.328
XL237140008-2430785540551820.00030.68
XL3951180010-283590654865202.50.00071.15
XL4200950012-38451148066782430.0022.27
XL5270800014-42501269575942630.0053.57
XL6330710015-485614010585104283.50.0084.8
XL7450630020-5565160120951183040.0167.78
XL8630560022-6575185135115134354.50.03110.89
XL91280475030-75852101601351584050.06817.73
XL102400375040-90400245200160180455.50.15929.6
XL113500335050-1001102702251802005060.27743
XL124800300060-110120295255200230556.50.5158.6
XL136700265060-125140340290230265607188.4
XL149000236060-140155375320256300657.51.7120.8
